Calcular mal las dimensiones de las eslingas de elevación introduce graves riesgos operativos y de seguridad en cualquier operación de aparejo. Un pequeño error de medición en el taller o en el lugar de trabajo puede causar un desequilibrio de carga catastrófico, daños al equipo y accidentes fatales. El problema central surge de la confusión generalizada en la industria entre la circunferencia de una eslinga y su longitud efectiva de trabajo (EWL). Este malentendido frecuentemente resulta en errores de adquisición, inspecciones de seguridad fallidas y configuraciones de aparejos comprometidas donde el centro de gravedad de la carga se desplaza inesperadamente.
Para evitar estos problemas, los profesionales del aparejo deben adoptar un marco estandarizado y basado en evidencia para medir eslingas configuradas y sin fin. Calcular con precisión las longitudes requeridas para enganches complejos garantiza el cumplimiento de las normas ASME B30.9 y OSHA durante las adquisiciones y las operaciones diarias. Comprender cómo medir correctamente una eslinga redonda es el primer paso para crear un entorno de elevación seguro, predecible y eficiente.
Medición estandarizada: El estándar de la industria para medir una eslinga redonda es la longitud de trabajo efectiva (EWL), medida de punta a punta cuando se coloca plana, no la circunferencia total.
Matices de configuración: Una eslinga redonda Eye-Eye requiere mediciones específicas de punto de apoyo a punto de apoyo para garantizar una distribución precisa de la carga.
Impacto del enganche en la longitud: La longitud requerida de la eslinga depende del tipo de enganche (vertical, estrangulador, cesta) y el ángulo de la eslinga; Los cálculos de longitud incorrectos reducen directamente la capacidad nominal de la eslinga.
Cumplimiento y verificación: confiar únicamente en las etiquetas del fabricante no es suficiente para eslingas más antiguas; La verificación física de la longitud es un componente obligatorio de la inspección previa al uso para detectar estiramiento del hilo central o daños en la chaqueta.
La estandarización de la terminología entre los equipos de adquisiciones y manipulación evita errores en los pedidos que paralizan los proyectos. Cuando los equipos utilizan diferentes definiciones de longitud, llega al sitio el equipo equivocado. Un aparejador que pide una "eslinga de diez pies" podría significar un alcance de diez pies, mientras que el agente de compras podría pedir una eslinga con una circunferencia total de diez pies. Esta desconexión conduce a modificaciones peligrosas en el campo y retrasos en los proyectos.
La circunferencia es el bucle continuo total de la eslinga sin fin. Esta medida es exactamente el doble del EWL. Al realizar el pedido por circunferencia, recibirá un cabestrillo de la mitad del tamaño requerido. Si un aparejador necesita un alcance de 10 pies y solicita una eslinga de circunferencia de 10 pies, el alcance real será solo de 5 pies. Los hilos internos que soportan la carga discurren continuamente en este bucle, protegidos por la camisa tubular exterior. Medir todo el bucle es útil para la fabricación, pero inútil para los cálculos de montaje en campo.
La longitud de trabajo efectiva (EWL) es la distancia entre los dos puntos de apoyo cuando la eslinga está bajo tensión o colocada completamente plana. Esta es la medida que dicta qué tan lejos llegará la eslinga desde el gancho de la grúa hasta el punto de sujeción de la carga. EWL es la única métrica que debe utilizar al planificar un levantamiento, calcular el espacio libre o solicitar nuevos equipos de aparejo.
Alcance requerido (EWL) | Circunferencia total | Aplicación común |
|---|---|---|
3 pies | 6 pies | Elevadores de maquinaria con espacio reducido |
6 pies | 12 pies | Manejo de materiales de almacén estándar |
10 pies | 20 pies | Montaje de acero en el sitio de construcción |
20 pies | 40 pies | Elevación de módulos industriales pesados |
Las tolerancias estándar de la industria suelen oscilar entre +/- 1% y 2% de la longitud indicada. Estas variaciones afectan los conjuntos de elevación de múltiples patas. Cuando se utilizan varias eslingas para levantar una sola carga, incluso una ligera diferencia de longitud puede desplazar el centro de gravedad, provocando que la carga se incline o genere una tensión excesiva en una pierna. Para un cabestrillo de 20 pies, una tolerancia del 2% significa que el cabestrillo podría ser casi 5 pulgadas más largo o más corto de lo que indica la etiqueta. Los aparejadores deben tener esto en cuenta al emparejar eslingas para levantamientos equilibrados.
La medición precisa requiere técnicas y herramientas específicas. Seguir un proceso estandarizado garantiza coherencia y seguridad en toda su flota de aparejos.

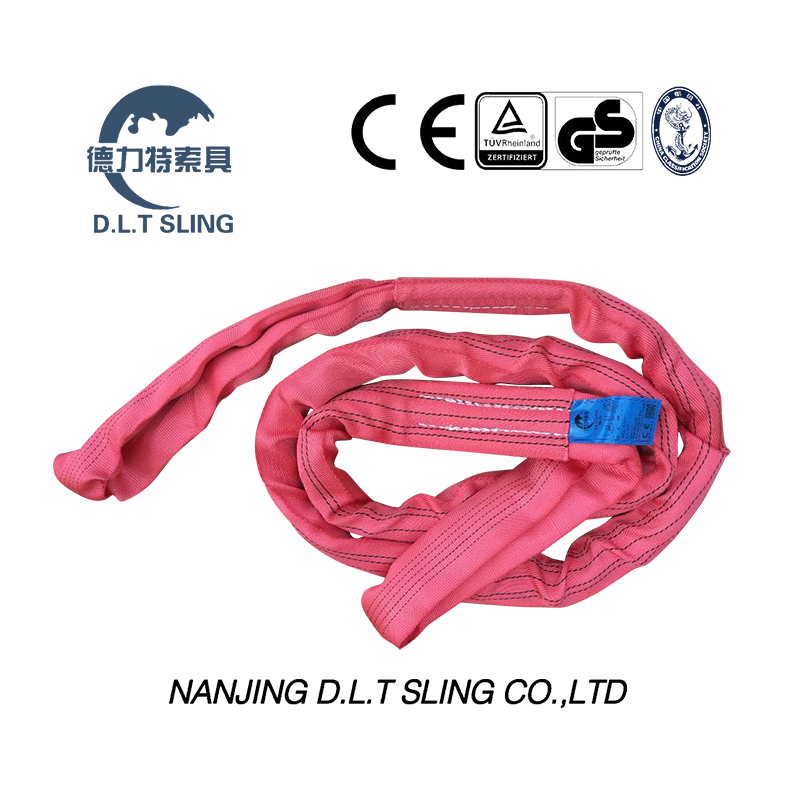

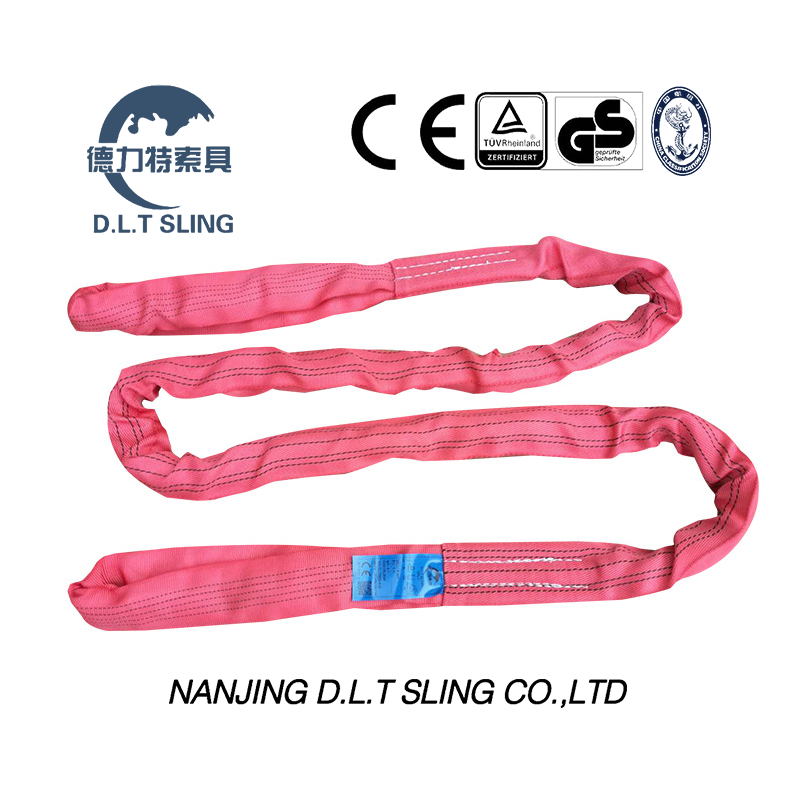

Limpie el cabestrillo y colóquelo sobre una superficie plana y limpia. La suciedad, la grasa y los residuos ocultan los daños e impiden que la eslinga quede completamente plana, lo que distorsiona la medición. Verifique la etiqueta de identificación con medidas físicas para verificar si el cabestrillo se ha estirado más allá de los límites seguros. Si la longitud medida excede significativamente la longitud marcada, es probable que los hilos internos del núcleo hayan sufrido cargas de choque o alargamiento permanente, y la eslinga debe retirarse de servicio inmediatamente.
Despeje un área grande y plana en el piso del taller o en la mesa de inspección.
Coloque el cabestrillo y tire de él para tensarlo completamente para eliminar toda holgura de la chaqueta exterior protectora.
Asegúrese de que los hilos del núcleo interno estén alineados y no agrupados dentro de la funda.
Mida directamente desde la punta exterior de un extremo doblado hasta la punta exterior del extremo opuesto.
Registre esta medición de punto de rumbo a punto de rumbo como el EWL exacto.
Un cabestrillo redondo Eye-Eye presenta diferencias estructurales, con bucles distintos formados en cada extremo. No se mide desde las puntas exteriores extremas para esta configuración. En su lugar, mida desde el punto de apoyo interior del ojo superior hasta el punto de apoyo interior del ojo inferior. Esto refleja la distancia real entre el pasador del grillete y el gancho de la grúa, proporcionando el verdadero alcance de trabajo.
Cinta métrica blanda: esta es la mejor práctica para materiales sintéticos flexibles. Las cintas suaves de fibra de vidrio trazan contornos sin compresión, proporcionando una lectura precisa de la longitud real de la tela sin torcerse ni doblarse.
Método de campo con cuerda o cuerda: utilice una cuerda que no se estire o un trozo de cuerda enrollado alrededor de la configuración del aparejo. Márquelo o córtelo en la superposición y mídalo en plano para determinar el EWL exacto requerido para cargas irregulares como haces de tuberías o maquinaria asimétrica.
Limitaciones de la cinta rígida: El uso de cintas métricas de metal rígido sobre materiales sintéticos flexibles introduce errores. Las cintas metálicas no se adaptan a la forma del cabestrillo, lo que a menudo resulta en una subestimación de la longitud real, especialmente en eslingas más largas donde la cinta se hunde o se dobla.
Los cálculos de longitud física se conectan directamente con las matemáticas del levantamiento equilibrado. Calcular correctamente la longitud requerida garantiza ángulos de eslinga seguros y una distribución óptima de la carga en todos los puntos de fijación.
Para calcular la longitud mínima exacta de la eslinga necesaria para lograr ángulos seguros de la eslinga (apuntando a 60 grados o más desde la horizontal), debe definir las variables: ancho de carga (W), espacio libre/alto (H) y número de patas. La fórmula geométrica utiliza estas variables para determinar el alcance necesario. Para un levantamiento simple con dos piernas, la longitud es la hipotenusa del triángulo rectángulo formado por el espacio libre y la mitad del ancho de la carga.
Por ejemplo, si tiene una carga con puntos de recogida a 10 pies de distancia (W=10) y desea que el gancho de la grúa esté exactamente a 10 pies por encima de la carga (H=10). La mitad del ancho de la carga es de 5 pies. Usando el teorema de Pitágoras (a² + b² = c²), calculas 5² + 10² = 25 + 100 = 125. La raíz cuadrada de 125 es aproximadamente 11,18 pies. Por lo tanto, necesita eslingas con un EWL de al menos 11,2 pies para mantener ese espacio libre y ese ángulo específicos.
Enganche vertical: Proporciona utilización directa de longitud 1:1. La eslinga cuelga directamente desde el gancho hasta el punto de sujeción de la carga. Un cabestrillo de 10 pies proporciona exactamente 10 pies de alcance.
Enganche de estrangulamiento: El punto de estrangulamiento consume longitud física y reduce tanto el alcance como la capacidad efectivos, generalmente en un 20 %. La eslinga rodea la carga y regresa a través de sí misma. Debe tener en cuenta la circunferencia de la carga al calcular el EWL requerido para un enganche tipo estrangulador.
Enganche de cesta: Pasar la eslinga por debajo de la carga efectivamente reduce a la mitad el alcance y duplica la capacidad, dependiendo de la relación D/d (la relación entre el diámetro de la carga y el diámetro de la eslinga). Una eslinga EWL de 20 pies utilizada en un verdadero enganche de canasta vertical solo proporcionará 10 pies de alcance desde el gancho hasta la parte inferior de la carga.
Los ángulos de las eslingas dictan la longitud requerida para mantener un centro de gravedad seguro. Los ángulos más bajos (más cercanos a la horizontal) aumentan drásticamente la tensión en cada pata del cabestrillo. La trigonometría de elevación utiliza la fórmula: Alcance = Altura libre / Coseno del ángulo. Esto proporciona un marco de decisión para especificar la longitud correcta de la eslinga para cualquier levantamiento determinado. Los aparejadores siempre deben verificar que la longitud de la eslinga seleccionada no cree un ángulo inferior a 30 grados con respecto a la horizontal, ya que el multiplicador de tensión se vuelve peligrosamente alto.
Las eslingas de almacén estándar se diferencian significativamente de las variantes de construcción más pesadas. El entorno hostil, los materiales abrasivos y la naturaleza impredecible de las cargas en el lugar de trabajo dictan requisitos específicos de medición y adquisición.
Medir una eslinga redonda de filamento continuo difiere de medir eslingas planas de cinta de poliéster. Una eslinga redonda de construcción forma un bucle continuo de hilos centrales, mientras que las eslingas de cinta a menudo presentan configuraciones de ojos específicas cosidas en los extremos, como ojos planos, retorcidos o cónicos. Estos tipos de ojos afectan cómo se alinean los puntos de apoyo bajo tensión. Las eslingas redondas se adaptan a la carga y al gancho mucho mejor que las eslingas de red plana, pero su naturaleza tubular significa que pueden agruparse si no se miden con una ligera tensión.
La exposición a la humedad, la radiación ultravioleta y las temperaturas extremas afecta el material de la chaqueta. Con el tiempo, estos factores ambientales pueden alterar la longitud medible y degradar las fibras internas. Un cabestrillo que se deja en el barro y el sol se endurecerá, lo que dificultará colocarlo en posición horizontal para realizar una medición EWL precisa. La limpieza regular y el almacenamiento adecuado son obligatorios para mantener la estabilidad dimensional.
El poliéster se alarga de forma diferente que las fibras de alto rendimiento como HMPE o Dyneema bajo carga. El poliéster normalmente se estira alrededor del 3% a su capacidad nominal, mientras que las fibras de alto rendimiento se estiran menos del 1%. Esta elasticidad debe tenerse en cuenta en la especificación de longitud inicial para garantizar que la carga permanezca equilibrada una vez levantada. Si está levantando un componente rígido mecanizado con precisión, el estiramiento del 3% de una eslinga larga de poliéster podría causar una inclinación inaceptable durante el levantamiento inicial.
Agregar almohadillas de desgaste o fundas protectoras de bordes aumenta el volumen del cabestrillo. Este espesor añadido requiere ligeros ajustes en los cálculos de longitud, especialmente para elevaciones con espacios reducidos donde cada centímetro importa. La funda consume una pequeña porción de la flexibilidad de la eslinga y puede alterar ligeramente la geometría del punto de apoyo cuando se enrolla alrededor de una esquina afilada.
Los errores de adquisición conllevan importantes riesgos de seguridad en el lugar de trabajo. La implementación de protocolos estrictos mitiga estos peligros y garantiza que el equipo de aparejo coincida con el plan de elevación diseñado.
Eslingas que no coinciden en elevadores de múltiples patas: el uso de eslingas con diferentes EWL debido a un estiramiento desigual o diferentes lotes de fabricación conduce a una distribución de carga desigual. Una pata puede soportar toda la carga, provocando que falle catastróficamente.
Etiquetas faltantes o ilegibles: el uso de un cabestrillo donde la etiqueta de longitud y capacidad es ilegible viola las normas de seguridad. Independientemente de la medida física, una eslinga sin etiqueta debe retirarse del servicio inmediatamente.
Aplicación de enganche incorrecta: Pedir una eslinga basándose en el alcance vertical pero usarla en un enganche tipo estrangulador sin tener en cuenta la longitud perdida da como resultado que el bloque de la grúa toque fondo antes de que la carga despeje el suelo.
Establezca un protocolo estricto para hacer coincidir números de serie y pruebas por lotes para ensamblajes de múltiples patas. Esto garantiza que todas las piernas tengan características de estiramiento y longitudes idénticas directamente desde la fábrica.
Implemente pruebas de prueba de rutina y recalibración de mediciones durante las inspecciones anuales para detectar cualquier alargamiento o degradación temprana.
Exija que todo el personal de adquisiciones especifique "Longitud de trabajo efectiva (EWL)" en cada orden de compra, eliminando por completo la confusión sobre la circunferencia.
Compare el costo inicial de las eslingas de longitud personalizada con la eficiencia operativa y las garantías de seguridad de tener hardware de aparejo que se ajuste exactamente. Las longitudes personalizadas evitan la necesidad de configuraciones de montaje incómodas, eliminan el uso de peligrosas cadenas tramposas y reducen el riesgo de accidentes causados por el equilibrio de carga improvisado.
Audite su inventario de aparejos actual de inmediato para identificar y eliminar cualquier eslinga a la que le falten etiquetas o discrepancias de longitud.
Actualice su documentación de adquisiciones para exigir explícitamente mediciones de la longitud de trabajo efectiva (EWL) para todos los pedidos futuros de eslingas.
Consulte las tablas de carga diseñadas y calcule los requisitos exactos de espacio libre antes de ejecutar elevaciones complejas de varias patas.
Comuníquese con un especialista en aparejos certificado para diseñar especificaciones de eslinga personalizadas cuando las longitudes estándar fuerzan ángulos de eslinga inseguros.
R: El estándar de la industria es medir por longitud efectiva de trabajo (EWL), no por circunferencia total. EWL es la distancia de un punto de apoyo a otro cuando se coloca en posición horizontal.
R: Mida una configuración ojo-ojo desde el punto de apoyo interior del ojo superior hasta el punto de apoyo interior del ojo inferior mientras la eslinga está colocada plana.
R: La variación de fabricación aceptable suele ser de +/- 1% a 2% de la longitud indicada. Esta tolerancia debe tenerse en cuenta al montar elevadores de varias patas.
R: Un enganche tipo estrangulador consume longitud física a medida que la eslinga envuelve la carga y pasa a través de sí misma, lo que reduce el alcance efectivo y la capacidad nominal.
R: Las normas ASME B30.9 dictan criterios de eliminación. Si el alargamiento permanente excede los límites permitidos por el fabricante, la eslinga debe retirarse del servicio.
R: Las regulaciones de OSHA y ASME requieren la remoción inmediata de cualquier eslinga que carezca de una etiqueta de identificación legible, independientemente de su condición física o longitud medida.
R: Sí, las fibras de alto rendimiento como el HMPE se estiran significativamente menos (menos del 1%) en comparación con el poliéster estándar (alrededor del 3%) bajo carga, lo que afecta los cálculos de longitud durante los levantamientos.
