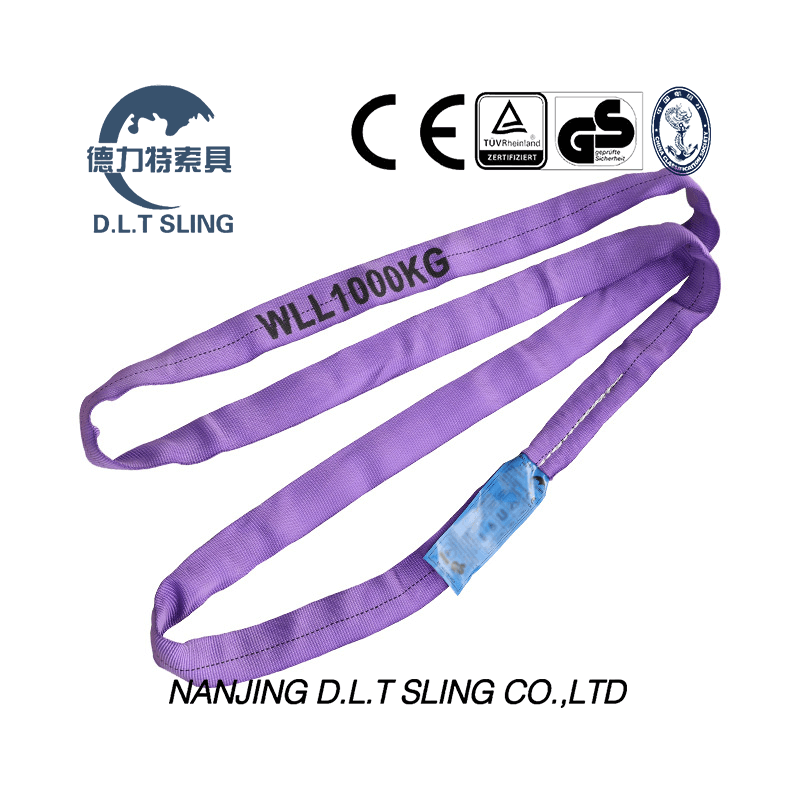

¿Cómo medir un cabestrillo redondo?

Calcular mal las dimensiones del equipo de aparejo es el principal catalizador de cargas desequilibradas, caídas catastróficas e incidentes graves de seguridad en el lugar de trabajo. Los equipos de adquisiciones y aparejos con frecuencia confunden la circunferencia total de una eslinga con su longitud de trabajo. Este error fundamental conduce a una selección incorrecta de equipos, configuraciones de enganche comprometidas e infracciones inmediatas del cumplimiento de OSHA y ASME en el lugar de trabajo. Cuando un plan de elevación especifica un requisito preciso de altura libre, un error de tamaño de incluso unas pocas pulgadas puede desplazar el centro de gravedad, generando una tensión extrema en los componentes individuales del aparejo y poniendo en peligro a toda la tripulación.

Esta guía proporciona un marco técnico para medir con precisión una eslinga redonda . Distinguiremos entre circunferencia y longitud efectiva, evaluaremos tolerancias dimensionales y estableceremos protocolos para garantizar operaciones de elevación aéreas seguras y que cumplan con las normas. Al estandarizar las prácticas de medición, se eliminan las conjeturas y se protege al personal de los peligros de los aparejos que no coinciden.

• Estándar de medición: El estándar de la industria para el tamaño es la longitud efectiva de la eslinga redonda (EWL), medida de extremo a extremo cuando la eslinga está colocada plana, no la circunferencia total del bucle.

• Impacto de la configuración: La medición precisa de la longitud es fundamental para calcular los ángulos de la eslinga y los multiplicadores de tensión, particularmente en enganches de cesta y estrangulador donde la longitud dicta directamente la capacidad de carga.

• Protocolo de cumplimiento: las normas ASME B30.9 dictan tolerancias estrictas para las variaciones de longitud; Las eslingas que se extienden más allá de las especificaciones del fabricante o que carecen de etiquetas de tamaño legibles deben retirarse del servicio inmediatamente.

• Variables del material: Los hilos centrales de poliéster exhiben un estiramiento mínimo (típicamente 3%), pero este alargamiento debe tenerse en cuenta en los cálculos del espacio libre para levantamientos de precisión.

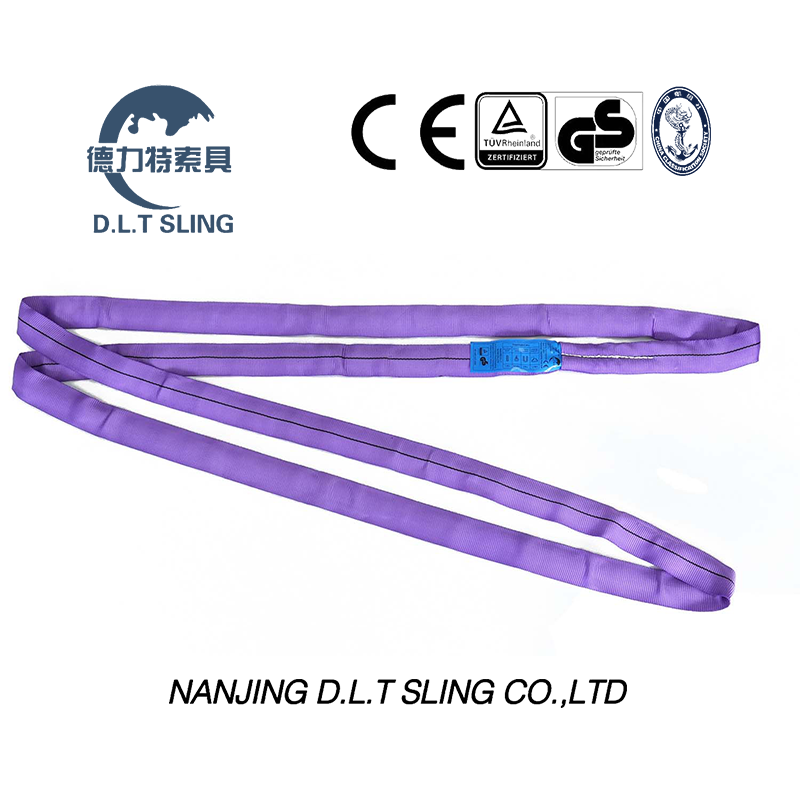

La anatomía de un cabestrillo redondo sin fin

Para medir con precisión el equipo de aparejo, primero debe comprender su construcción interna. Una eslinga redonda sin fin se fabrica utilizando un bucle continuo de hilo central que soporta carga, generalmente hecho de poliéster de alta tenacidad. Este diseño de bucle continuo proporciona resistencia y flexibilidad excepcionales, lo que permite que la eslinga se ajuste firmemente a la carga. Debido a que los hilos centrales se enrollan continuamente, la eslinga no tiene puntos de desgaste fijos. El usuario puede girar los puntos de rodamiento con cada elevación para distribuir el desgaste de manera uniforme y extender la vida útil operativa del equipo.

La relación entre el núcleo interno y la cubierta exterior es fundamental para la medición y la inspección. La camisa tubular tejida sirve únicamente para proteger y consolidar los hilos centrales; no soporta carga durante un levantamiento. Por lo tanto, cualquier medición tomada debe reflejar el comportamiento y la extensión de las fibras internas que soportan la carga, no solo la carcasa exterior. Si la chaqueta se arruga o se tuerce durante la medición, puede acortar artificialmente la longitud aparente del cabestrillo, lo que genera datos inexactos que comprometen el plan de elevación.

Los estándares de la industria utilizan un sistema universal de codificación de colores para indicar el límite de carga de trabajo (WLL) de las eslingas sintéticas. Si bien este código de colores proporciona una referencia visual rápida de la capacidad de carga, no ofrece información sobre las dimensiones de la eslinga. Depender únicamente del color para la selección ignora los requisitos geométricos del ascensor. La medición precisa determina la idoneidad de la aplicación, lo que garantiza que la eslinga proporcione el alcance necesario y mantenga ángulos de elevación seguros.

Comprender estas capacidades es sólo la mitad de la ecuación. Un cabestrillo amarillo con capacidad para 8,400 libras verticalmente es inútil si es demasiado corto para alcanzar los puntos de sujeción mientras se mantiene un ángulo horizontal seguro. Las dimensiones físicas deben alinearse perfectamente con el peso de la carga y las limitaciones espaciales del entorno de elevación.

Longitud efectiva del cabestrillo redondo frente a circunferencia

El error más común y peligroso en la adquisición de aparejos es confundir la circunferencia con la longitud efectiva. La longitud efectiva de la eslinga redonda (EWL) se define como la distancia entre los puntos de apoyo de la eslinga cuando se coloca plana y se tensa. Matemáticamente, el EWL es exactamente la mitad de la circunferencia total. Al instalar un enganche vertical, el EWL representa el alcance real de la eslinga desde el gancho de la grúa hasta el punto de sujeción de la carga.

La trampa de circunferencia ocurre cuando el personal solicita equipos basándose en la longitud total del bucle en lugar de la longitud de trabajo. Si un aparejador necesita un eslinga con un alcance de 10 pies y solicita una eslinga de "circunferencia de 10 pies", recibirá un producto con una longitud efectiva de solo 5 pies. Este error operativo detiene inmediatamente los procedimientos de elevación, provoca costosos retrasos en el proyecto y obliga a las cuadrillas a improvisar con equipos inadecuados, lo que compromete gravemente la seguridad del sitio.

Para eliminar la falta de comunicación de los proveedores y los errores internos, las operaciones deben establecer criterios estrictos de éxito para las adquisiciones. Estandarice todas las órdenes de compra internas, auditorías de inventario y planes de elevación para especificar explícitamente la "Longitud efectiva". Capacite a todos los agentes de compras y gerentes de almacenes de herramientas para verificar esta métrica al recibir equipos nuevos. Al adoptar universalmente EWL como única métrica dimensional, las organizaciones evitan el peligroso desajuste del equipo de aparejo y garantizan que cada elevación comience con el hardware correcto.

Es obligatoria una comunicación clara entre el campo y la oficina de adquisiciones. Cuando un aparejador solicita una eslinga de 12 pies, el agente de compras debe confirmar si eso significa un EWL de 12 pies o una circunferencia de 12 pies. Establecer un vocabulario estandarizado en toda la organización mitiga estos riesgos por completo.

Metodología paso a paso: cómo medir un cabestrillo redondo

Una medición precisa requiere el entorno adecuado y las herramientas adecuadas. Intentar medir una eslinga mientras cuelga suelta de un gancho o mientras está apilada producirá resultados inexactos. Necesita un área de inspección limpia y libre de residuos con una superficie plana lo suficientemente grande como para acomodar toda la longitud de la eslinga. Las herramientas necesarias incluyen una cinta métrica de acero calibrada y, para eslingas de mayor capacidad, pasadores o ganchos tensores para sujetar los extremos de forma segura mientras se tensa la eslinga.

Ejecute la técnica de medición aplanada siguiendo estos pasos específicos para garantizar la precisión:

1. Despeje una superficie plana y limpia lo suficientemente larga como para soportar todo el cabestrillo sin que sobresalga ni se doble.

2. Coloque el cabestrillo completamente plano sobre la superficie.

3. Alinee las costuras de la chaqueta exterior y alise el material para asegurarse de que no haya torceduras, nudos o grumos en los hilos del núcleo interno.

4. Inserte un pasador tensor o un gancho en un extremo del bucle para establecer un punto de apoyo fijo.

5. Tire firmemente del extremo opuesto del cabestrillo para eliminar toda la holgura de los hilos centrales.

6. Mida en línea recta desde el borde interior extremo del primer punto de apoyo hasta el borde interior extremo del punto de apoyo opuesto utilizando una cinta de acero certificada.

7. Registre la medida y compárela con la etiqueta del fabricante y las especificaciones de elevación requeridas.

Los inspectores frecuentemente encuentran obstáculos que distorsionan las mediciones. El más frecuente es el error de holgura. Si no se tensa completamente el cabestrillo, se producen dobleces microscópicas en los hilos centrales, lo que da como resultado una medida que parece más corta que el EWL real. Otro problema común es la trampa de la chaqueta torcida. Si la cubierta exterior se retuerce alrededor del núcleo, constriñe los hilos y evita que queden planos, enmascarando su verdadera longitud. Finalmente, el uso de herramientas incorrectas, como fibra de vidrio flexible o cintas de tela para sastre, introduce variaciones inaceptables. Estas cintas se estiran con el tiempo; Utilice siempre una cinta métrica de acero certificada para las inspecciones de aparejos.

Al evaluar la medición, se deben tener en cuenta las tolerancias de fabricación estándar. Los materiales sintéticos no son acero mecanizado; Se producen ligeras variaciones durante los procesos de tejido y costura. La variación de longitud estándar permitida suele ser ± 1 pulgada o 1 % de la longitud indicada del cabestrillo, lo que sea mayor. Si un cabestrillo recién comprado no cumple con esta tolerancia, rechácelo. Si una eslinga en servicio excede esta tolerancia debido al estiramiento, indica una posible sobrecarga y requiere una evaluación inmediata para su retiro.

Dimensiones de evaluación: dimensionamiento de eslingas para configuraciones de elevación específicas

La longitud efectiva se comporta de manera diferente según la configuración del enganche utilizada para el elevador. En un enganche vertical recto, la eslinga utiliza su EWL exacto para conectar el gancho a la carga. Sin embargo, en un enganche de cesta, la eslinga pasa por debajo de la carga, lo que significa que el EWL debe adaptarse al ancho de la carga más la distancia hasta el gancho de la grúa. Un enganche tipo estrangulador reduce aún más el alcance utilizable, ya que una parte de la longitud de la eslinga se consume envolviendo la carga y pasando a través de su propio bucle para crear el estrangulador.

La longitud de la eslinga impacta directamente el ángulo horizontal del levantamiento, lo que a su vez dicta la tensión aplicada al aparejo. Cuando se utilizan varias eslingas para levantar una sola carga, una longitud inadecuada crea ángulos horizontales poco profundos. A medida que disminuye el ángulo entre la eslinga y el plano horizontal, la tensión sobre la eslinga aumenta exponencialmente. Una eslinga colocada en un ángulo de 30 grados experimenta el doble de tensión que una eslinga colocada verticalmente. Medir y seleccionar con precisión el EWL correcto garantiza que el aparejo mantenga un ángulo de 60 grados o más, minimizando la tensión en el equipo.

Los conjuntos de eslingas de múltiples patas exigen el más alto nivel de precisión de medición. Al instalar configuraciones de bridas de dos, tres o cuatro patas, las longitudes efectivas de todas las eslingas deben ser idénticas. Si una pierna es incluso ligeramente más corta que las demás, soportará una parte desproporcionada del peso de la carga. Este desequilibrio desplaza el centro de gravedad, lo que hace que la carga se incline peligrosamente y potencialmente sobrecargue la eslinga más corta más allá de su resistencia a la rotura. Siempre mida y combine las eslingas antes de ensamblar una brida de varias patas.

Riesgos de implementación y mitigación: inspección y retiro

Medir un cabestrillo no es sólo para la adquisición inicial; es un componente crítico de las inspecciones periódicas de seguridad. Al medir una eslinga usada y compararla con la longitud original impresa en su etiqueta de identificación, los inspectores pueden detectar un alargamiento permanente. Los hilos de poliéster sintético se estiran ligeramente bajo carga (normalmente alrededor del 3%), pero deben volver a su longitud original una vez que se libera la tensión. El estiramiento permanente es un indicador principal de carga de choque o de exceder el límite de carga de trabajo. Si una eslinga se ha alargado permanentemente más allá de la tolerancia permitida por el fabricante, ha perdido su integridad estructural y debe destruirse.

El cumplimiento de las regulaciones ASME B30.9 y OSHA depende de una identificación adecuada. Cada eslinga sintética debe tener una etiqueta de identificación duradera y fijada permanentemente que detalle el fabricante, el material, los límites de carga de trabajo para varios enganches y la longitud efectiva. Si esta etiqueta falta, está rota o es ilegible, el arnés no cumple con las normas. El estado físico del cabestrillo es irrelevante en este escenario; sin una etiqueta legible para verificar sus especificaciones, la eslinga debe retirarse de servicio inmediatamente.

Mientras mide la longitud, el personal debe realizar simultáneamente una inspección táctil y visual de la integridad de la chaqueta. La chaqueta protege el núcleo que soporta la carga. Busque desgarros, perforaciones, desgarros, quemaduras químicas, salpicaduras de soldadura o degradación severa por rayos UV. Si la chaqueta se ve comprometida hasta el punto en que los hilos internos del núcleo quedan expuestos, el cabestrillo ya no es seguro de usar. La exposición del núcleo significa que las fibras que soportan la carga son vulnerables a la abrasión y al corte, lo que reduce drásticamente la capacidad de la eslinga.

Para mantener el control sobre su inventario de aparejos, implemente un registro formal de aparejos y un registro de verificación. Establezca una línea de base registrando el EWL medido inicial de cada eslinga nueva al recibirla, antes de que entre en servicio. Implementar un programa de inspección periódica con seguimiento en serie, que requiera que personas competentes midan y registren las desviaciones dimensionales a lo largo del tiempo. Este enfoque basado en datos estandariza el umbral para el retiro inmediato, eliminando conjeturas subjetivas de las inspecciones de seguridad.

Conclusión

La medición precisa del equipo de elevación es un requisito previo no negociable para una elevación segura desde arriba. Depender de suposiciones sobre la circunferencia versus la longitud efectiva introduce un riesgo inaceptable para su personal y su carga. Al comprender la anatomía de los equipos de elevación sintéticos y aplicar técnicas de medición estrictas y estandarizadas, se asegura de que cada elevación utilice el hardware correcto configurado en los ángulos adecuados.

Al evaluar su inventario de aparejos actual, dé prioridad a los equipos de fabricantes que proporcionen etiquetas de identificación fijadas permanentemente y muy duraderas con especificaciones EWL claras. El etiquetado claro evita errores de campo y agiliza el proceso de inspección. Tome las siguientes medidas para asegurar sus operaciones de elevación:

• Realice una auditoría inmediata de todos los equipos de aparejo activos para verificar las longitudes etiquetadas con las mediciones físicas reales.

• Ponga en cuarentena y destruya cualquier eslinga que carezca de etiquetas de identificación legibles o que muestre un alargamiento permanente más allá de las tolerancias permitidas.

• Establecer un protocolo de formación estandarizado para todo el personal involucrado en la planificación del levantamiento, centrándose en la distinción entre circunferencia y longitud efectiva.

• Actualice toda la documentación de adquisiciones para exigir explícitamente especificaciones de "Longitud efectiva" para pedidos futuros.

Preguntas frecuentes

P: ¿Cuál es la longitud efectiva de un cabestrillo redondo?

R: La longitud efectiva, o EWL, es la distancia entre los dos puntos de apoyo de la eslinga cuando se coloca completamente plana y se tensa. Representa el alcance de trabajo real de la eslinga y es exactamente la mitad de la circunferencia total del bucle continuo.

P: ¿Cómo se calcula la circunferencia de una eslinga redonda sin fin?

R: Para calcular la circunferencia, mida la longitud efectiva (EWL) colocando el cabestrillo en posición horizontal y midiendo de un extremo a otro. Multiplica esta medida por dos. Por ejemplo, un cabestrillo con una longitud efectiva de 10 pies tiene una circunferencia de 20 pies.

P: ¿Cuánto se estira una eslinga redonda de poliéster bajo carga?

R: Los hilos centrales de poliéster generalmente se estiran alrededor del 3% en su límite de carga de trabajo (WLL) máximo nominal. Este estiramiento mínimo ayuda a absorber cargas de impacto menores, pero los aparejadores deben tener en cuenta este alargamiento al calcular los requisitos precisos de espacio libre para levantamientos reducidos.

P: ¿Cuál es la tolerancia de longitud aceptable para eslingas redondas coincidentes?

R: La tolerancia estándar de la industria para la variación de longitud es generalmente ± 1 pulgada o 1 % de la longitud indicada del cabestrillo, lo que sea mayor. Al combinar eslingas para bridas de varias patas, deben estar dentro de esta estricta tolerancia para evitar una carga desequilibrada.

P: ¿Cómo se mide una eslinga redonda para un enganche de canasta?

R: Determine la longitud efectiva requerida midiendo la distancia desde el gancho de la grúa hasta la carga, a lo largo del ancho inferior de la carga y hasta el gancho. El EWL total requerido debe acomodar todo este camino manteniendo ángulos de elevación seguros.

P: ¿Se puede reparar un cabestrillo redondo si la chaqueta está rota pero el largo es correcto?

R: No. Si la funda protectora exterior está rota, perforada o desgastada lo suficiente como para exponer los hilos internos que soportan la carga, la eslinga debe retirarse del servicio y destruirse inmediatamente. Las reparaciones de la chaqueta en el campo están estrictamente prohibidas por las normas de seguridad.

P: ¿Por qué mi cabestrillo redondo es más corto que el largo impreso en la etiqueta?

R: Un cabestrillo puede medir más corto que su longitud etiquetada si no se tensa completamente durante la medición, o si los hilos internos del núcleo se han agrupado debido a una cubierta exterior torcida. Asegúrese de que el cabestrillo esté plano, alisado y tensado antes de medir.
