¿Cómo se miden las eslingas redondas?

Calcular mal las dimensiones del equipo de aparejo conlleva graves consecuencias operativas en cualquier lugar de trabajo. Los desequilibrios de carga, las fallas de los aparejos estructurales y la caída de cargas a menudo se deben a un único error de tamaño cometido incluso antes de que comience el levantamiento. Un problema generalizado en la industria es la confusión entre medir la circunferencia de una eslinga sintética y su longitud de trabajo real. Este malentendido fundamental conduce habitualmente a errores críticos en las adquisiciones, costosos retrasos en los proyectos y planes de elevación muy comprometidos que ponen en riesgo al personal.

Los profesionales del aparejo requieren un marco estandarizado y basado en evidencia para medir, especificar y verificar cada pieza del equipo de elevación. La implementación de estrictos protocolos de medición garantiza el cumplimiento de las normas ASME B30.9 y OSHA. Al dominar estas técnicas, garantiza una geometría de elevación precisa, mantiene la integridad del equipo y protege a su equipo durante elevaciones aéreas complejas. La medición precisa no es sólo un requisito de compra; es la base de una geometría de aparejo segura.

• La longitud de trabajo efectiva (EWL) es el estándar: una eslinga redonda siempre se mide de un punto de apoyo a otro (de punta a punta cuando se coloca plana), nunca por su circunferencia total.

• La circunferencia provoca errores de tamaño: al pedir un cabestrillo redondo sin fin según la circunferencia, recibirá un cabestrillo que tiene exactamente la mitad de la longitud requerida.

• Los tipos de enganche dictan los requisitos de longitud: la longitud requerida de la eslinga redonda cambia drásticamente dependiendo de si la aplicación utiliza un enganche vertical, tipo estrangulador o de cesta.

• Existen tolerancias de fabricación: los estándares ASME permiten ligeras variaciones de longitud durante la fabricación; comprender estas tolerancias evita falsos rechazos por incumplimiento.

• La verificación es un requisito de cumplimiento: la verificación rutinaria de las mediciones con la etiqueta de identificación del fabricante es obligatoria para las operaciones de montaje seguras y la gestión del ciclo de vida del equipo.

Comprender la longitud de trabajo efectiva (EWL) frente a la circunferencia

La longitud de trabajo efectiva (EWL) es el estándar de medición definitivo para las eslingas sintéticas. Se define EWL como la distancia lineal entre los dos puntos de apoyo de tracción a tracción cuando la eslinga está bajo tensión o colocada completamente plana. Esta medida dicta el alcance real de la eslinga durante un levantamiento vertical. Depender de cualquier otra métrica introduce variables peligrosas en la geometría de su aparejo. Cuando se planifica un levantamiento, la distancia desde el gancho de la grúa hasta el punto de sujeción de la carga depende completamente de esta medida específica.

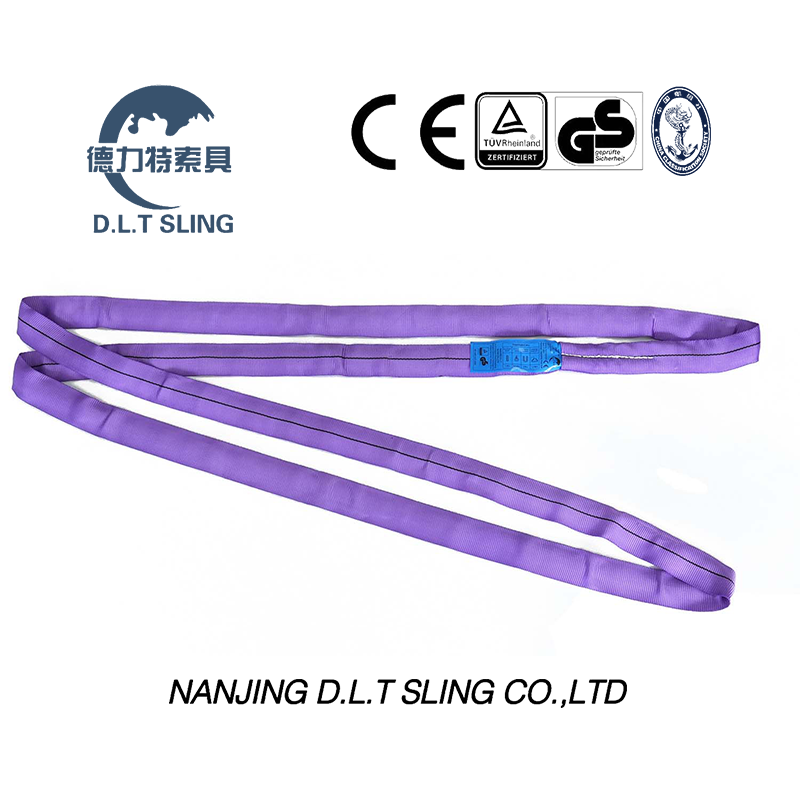

Para comprender por qué es importante el EWL, debe examinar la anatomía de un Endless Round Sling . Estas herramientas constan de un bucle continuo de hilos centrales de poliéster de alta tenacidad que soportan carga. Una funda protectora exterior rodea estos hilos centrales. Los fabricantes utilizan cubiertas de pared simple o doble para proteger las fibras internas de la abrasión, la suciedad y la degradación de los rayos UV. Debido a que esta chaqueta se ajusta holgada sobre los hilos centrales, a menudo se arruga o se mueve durante el manejo. Este ajuste holgado confunde los intentos de medición física si no tensa el cabestrillo primero. La chaqueta en sí no soporta carga alguna; simplemente protege los hilos internos que realizan el levantamiento real.

La falacia de la circunferencia sigue siendo el error más común en la adquisición de aparejos. Matemáticamente, la circunferencia de un bucle continuo es exactamente el doble de su EWL. Si un planificador de elevación especifica una circunferencia de 20 pies en lugar de un EWL de 20 pies, el proveedor entregará una eslinga con un alcance de 10 pies. Este error en la adquisición hace que la eslinga sea completamente inútil para el levantamiento planificado, lo que obliga a las cuadrillas a detener las operaciones mientras esperan el equipo de reemplazo. En el campo, este error ocurre con frecuencia cuando los trabajadores usan una cinta métrica para rodear todo el bucle en lugar de medir de un extremo a otro.

Considere un escenario en el que una cuadrilla necesita levantar un generador grande. El plan de elevación requiere cuatro eslingas, cada una con un alcance de 12 pies para mantener un ángulo horizontal de 60 grados. Si el departamento de compras solicita eslingas con una circunferencia de 12 pies, los aparejadores recibirán eslingas con un EWL de 6 pies. Cuando intenten instalar el generador, las eslingas serán demasiado cortas. Si fuerzan la conexión, el ángulo horizontal de la eslinga disminuirá significativamente, multiplicando la tensión en cada eslinga y potencialmente excediendo su capacidad nominal. Esto demuestra por qué comprender la diferencia entre EWL y circunferencia es un requisito de seguridad fundamental.

Además, la construcción interna de estas eslingas significa que los hilos que soportan la carga deben compartir el peso por igual. Cuando mides por EWL, estás midiendo la longitud funcional de esos hilos cuando están alineados y tensados. La longitud de la chaqueta exterior es irrelevante para la capacidad de elevación del arnés. Los aparejadores deben entrenar sus ojos para ignorar el amontonamiento de la chaqueta y concentrarse completamente en los puntos de apoyo donde la eslinga hace contacto con el hardware.

Los estándares de la industria, incluido ASME B30.9, definen explícitamente la longitud de la eslinga como la distancia entre los puntos de apoyo. Los fabricantes construyen, prueban y etiquetan sus productos según esta definición. Cuando una etiqueta indica una longitud de 10 pies, significa que el cabestrillo tiene un EWL de 10 pies. Cualquier desviación de este entendimiento crea una desconexión entre las especificaciones del fabricante y la aplicación del instalador, lo que conduce a fallas inevitables en el lugar de trabajo.

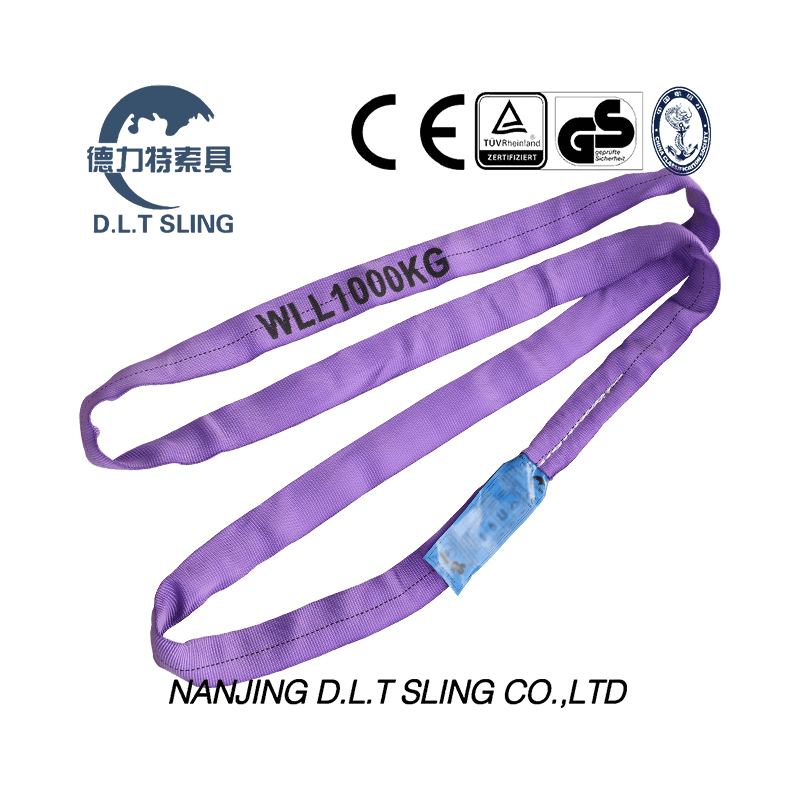

Paso a paso: cómo medir con precisión un cabestrillo redondo

La medición precisa requiere una preparación adecuada y un entorno controlado. Limpie siempre una superficie plana y limpia antes de medir su equipo. Esto evita que la chaqueta protectora se enganche con los escombros, absorba suciedad o sufra contaminación química de los pisos del taller. Realice una estricta inspección visual previa a la medición. Compruebe si hay desgarros en la cubierta, hilos centrales expuestos, daños por calor, salpicaduras de soldadura y etiquetas de identificación ilegibles. Si falta la etiqueta o es ilegible, retire la eslinga de servicio inmediatamente. No se puede verificar una medida con una etiqueta faltante.

El método de medición plana 'punta a punta' es el estándar de la industria para verificar la longitud de la eslinga redonda en el campo. Siga estos pasos exactos para lograr una lectura precisa:

1. Coloque el cabestrillo completamente plano sobre la superficie del suelo preparada, asegurándose de que no existan torceduras en el cuerpo.

2. Tire del cabestrillo para tensarlo desde ambos extremos para eliminar la holgura de la chaqueta exterior. Asegúrese de que los hilos internos que soportan la carga estén perfectamente rectos y alineados.

3. Mida la distancia lineal desde el borde exterior extremo de un extremo (la punta) directamente hasta el borde exterior extremo del extremo opuesto usando una cinta métrica calibrada.

4. Registre la medida y compárela directamente con la longitud indicada en la etiqueta de identificación del fabricante.

También puede medir la eslinga bajo tensión entre dos puntos de conexión de hardware, como un gancho de grúa y un grillete. Cuando utilice este método, mida desde un punto de apoyo a otro. Debe tener en cuenta el diámetro del hardware de conexión. Reste las dimensiones del hardware de su medida total para aislar el EWL real del cabestrillo. Este método suele ser el preferido para eslingas usadas, ya que aplicar una carga ligera ayuda a enderezar los hilos internos que pueden haberse deformado durante levantamientos anteriores.

Los instaladores también deben navegar por las tolerancias de fabricación estándar. Los materiales sintéticos se asientan y cambian naturalmente durante el proceso de fabricación. Los estándares ASME B30.9 permiten ligeras variaciones de longitud. Estas tolerancias suelen oscilar entre ± 1% y 2% de la longitud nominal, o un número determinado de pulgadas para eslingas más cortas. Cuando verifique un cabestrillo nuevo, verifique si la longitud medida se encuentra dentro de estos parámetros aceptables antes de rechazarlo por incumplimiento.

Por ejemplo, un cabestrillo nuevo de 20 pies podría medir 20 pies y 2 pulgadas. Esto cae dentro de una tolerancia estándar del 1% y su uso es perfectamente aceptable. Sin embargo, si está realizando un levantamiento con varias piernas donde se requiere una nivelación precisa de la carga, debe hacer coincidir eslingas que tengan exactamente la misma longitud medida, independientemente de la tolerancia de fabricación permitida. Mida siempre las eslingas en pares o conjuntos si se van a utilizar juntas en una única disposición de aparejo.

Los factores ambientales también pueden afectar las mediciones físicas. La alta humedad o la exposición al agua pueden hacer que la funda protectora se encoja ligeramente, haciendo que el arnés parezca más corto cuando se coloca en posición horizontal. Por el contrario, el uso intensivo puede hacer que los hilos internos se estiren. Esta es la razón por la cual medir bajo una carga liviana a menudo proporciona la representación más precisa del verdadero EWL de la eslinga durante un levantamiento. Siempre documente sus métodos de medición y resultados en los registros de inspección de su equipo.

Dimensiones de evaluación: dimensionamiento y especificaciones para su ascensor

Las diferentes configuraciones de aparejo exigen cálculos de longitud específicos. El tipo de enganche que seleccione altera drásticamente la forma en que la eslinga interactúa con la carga y el dispositivo de elevación superior. Debe calcular la longitud requerida basándose en la geometría exacta del enganche planificado. Una eslinga que funciona perfectamente en un enganche vertical puede ser demasiado corta para un enganche de cesta con la misma carga.

También debe tener en cuenta la elasticidad del eslinga y las propiedades del material durante los levantamientos críticos. Las eslingas de poliéster estándar se estiran aproximadamente entre un 3 % y un 5 % en su capacidad nominal. Si enfrenta limitaciones estrictas de espacio libre, este tramo puede hacer que la carga toque fondo o golpee la infraestructura circundante. En escenarios de espacio libre bajo, considere fibras de alto rendimiento como HMPE o Aramida, que ofrecen porcentajes de estiramiento significativamente más bajos (normalmente menos del 1%).

Al calcular un enganche tipo estrangulador, recuerde que la eslinga debe enrollarse alrededor de la carga y pasar a través de sí misma. Esto consume una parte importante del EWL. Si necesita un alcance de 10 pies desde el gancho de la grúa hasta la parte superior de la carga, y la carga tiene 3 pies de diámetro, una eslinga de 10 pies no funcionará. Debe agregar la circunferencia de la carga (o la porción que se está envolviendo) al alcance requerido para determinar el EWL correcto para ordenar.

Las fundas protectoras y las almohadillas de desgaste requieren un dimensionamiento cuidadoso. Especifique la longitud de los manguitos deslizantes para cubrir adecuadamente todos los puntos de contacto críticos y bordes afilados de la carga. Asegúrese de que estas mangas no restrinjan el movimiento natural del cabestrillo. La protección fija de tamaño inadecuado puede distorsionar el EWL medido y crear una tensión desigual en los hilos centrales durante las configuraciones de aparejo. Si una manga se cose demasiado apretada, impide que los hilos internos se ajusten a la carga, lo que provoca una falla prematura.

Considere siempre la compatibilidad del hardware al especificar la longitud del cabestrillo. Los puntos de apoyo de la eslinga deben encajar correctamente dentro de la cubeta del grillete o del soporte del gancho de la grúa. Si el hardware es demasiado pequeño, amontonará la eslinga, reduciendo su capacidad y alterando su longitud efectiva. Si el hardware es demasiado grande, puede aplanar excesivamente el cabestrillo. La longitud de la eslinga debe adaptarse al hardware requerido sin comprometer la integridad de los puntos de conexión.

Riesgos de implementación: ¿Qué sucede cuando fallan las mediciones?

No medir las eslingas con precisión altera toda la geometría del aparejo. Una eslinga demasiado corta aumenta el factor de tensión horizontal. Esto multiplica drásticamente las fuerzas de carga aplicadas tanto a la eslinga como a los herrajes de aparejo adjuntos. Exceder la capacidad nominal debido a ángulos severos de la eslinga con frecuencia conduce a fallas estructurales catastróficas. Los aparejadores deben comprender que una eslinga más corta no sólo cambia el alcance; Cambia la física de todo el ascensor.

Las longitudes de eslinga que no coinciden crean un grave desequilibrio de carga y problemas del centro de gravedad (CoG). En los levantamientos con varias piernas, el uso de eslingas de EWL desigual obliga a la pierna más corta a soportar una cantidad desproporcionada del peso total. Esta distribución desigual de la carga provoca cambios repentinos del centro de gravedad. La carga puede inclinar, deslizarse o provocar golpes en los componentes restantes del aparejo, poniendo en peligro a todos en el lugar de trabajo. Incluso una diferencia de unos pocos centímetros entre dos eslingas en una configuración de brida puede sobrecargar una pierna más allá de su resistencia a la rotura.

Los fallos en las mediciones también provocan violaciones de cumplimiento y etiquetado. OSHA 1910.184 y ASME B30.9 exigen estrictamente etiquetas de identificación de eslingas precisas. Si una medida física ya no coincide con la longitud indicada en la etiqueta del fabricante, se enfrenta a un problema de seguridad crítico. El alargamiento inexplicable a menudo indica un estiramiento severo, exposición al calor o daño estructural interno. Debe retirar estas eslingas del servicio inmediatamente para su inspección y destrucción profesionales.

Considere el impacto de una carga caída debido a un error de medición. El peligro inmediato para el personal es la principal preocupación, pero los efectos secundarios también son devastadores. Las cargas dañadas, los equipos circundantes destruidos y el tiempo de inactividad prolongado del proyecto cuestan mucho a las empresas. Las investigaciones regulatorias posteriores a un incidente se centrarán inmediatamente en el equipo de aparejo y el plan de elevación. Si los investigadores descubren que una eslinga redonda se midió o especificó incorrectamente, la responsabilidad recae directamente en la administración del sitio.

Además, el uso de eslingas que se han extendido más allá de sus límites permitidos compromete el factor de seguridad integrado en el equipo. Los fabricantes diseñan eslingas con un factor de diseño de 5:1, lo que significa que la resistencia a la rotura es cinco veces la capacidad nominal. Sin embargo, si un cabestrillo se ha estirado significativamente, es probable que los hilos internos hayan sufrido daños microscópicos, lo que reduce ese factor de seguridad. La verificación periódica de las mediciones es la única forma de detectar este daño oculto antes de que provoque una falla.

Están estrictamente prohibidas las modificaciones en el campo para compensar longitudes incorrectas. Los aparejadores nunca deben hacer nudos en una eslinga sintética para acortarla, ni deben torcer la eslinga para reducir su alcance. Estas acciones destruyen la alineación de los hilos centrales y reducen drásticamente la capacidad de la eslinga. Si una eslinga tiene la longitud incorrecta, la única acción segura es adquirir el equipo correcto para el trabajo.

Marco de adquisiciones: pedido del cabestrillo redondo sin fin adecuado

La estandarización de sus protocolos de medición elimina costosos errores de adquisición. Establezca procedimientos operativos estándar (POE) internos para sus equipos de aparejo. Exija que todo el personal solicite eslingas de repuesto utilizando terminología EWL estandarizada. Prohibir el uso de medidas de circunferencia en todas las órdenes de compra, planos de elevación y registros de inventario. Una comunicación clara entre el campo, el departamento de compras y el proveedor es esencial para adquirir el equipo adecuado.

Traduzca claramente sus requisitos específicos de elevación en especificaciones del fabricante. Utilice una lista de verificación estricta al solicitar equipos nuevos. Especifique el EWL exacto requerido. Detalle las capacidades verticales, de gargantilla y de cesta necesarias, teniendo en cuenta los requisitos de codificación de colores estandarizados. Elija la construcción de chaqueta adecuada y opte por cubiertas de doble pared en ambientes abrasivos. Comunique siempre las consideraciones ambientales, como altas temperaturas, exposición química o riesgo prolongado de rayos UV, ya que estos factores dictan el material requerido.

Evalúe rigurosamente la competencia del proveedor antes de comprar. Asóciese con fabricantes que utilizan conteo de hilo tanto digital como manual. Este proceso de doble verificación garantiza que la capacidad interna coincida perfectamente con la longitud especificada. Confirme que el fabricante elegido cumpla estrictamente con las pruebas, las tolerancias de fabricación y los estándares de etiquetado de ASME B30.9. Solicite prueba de pruebas para equipos de elevación críticos.

Al recibir equipos nuevos, implemente un estricto proceso de inspección de admisión. No coloque simplemente eslingas nuevas en la caja de distribución de aparejos. Haga que una persona calificada mida el EWL de cada eslinga nueva para verificar que coincida con la orden de compra y la etiqueta de identificación. Verificar las tolerancias de fabricación. Si un cabestrillo queda fuera de la variación aceptable, devuélvalo al proveedor inmediatamente. Este proceso de admisión evita que equipos incorrectos lleguen al lugar de trabajo.

Mantener registros detallados de todos los equipos de aparejo. Realice un seguimiento de la fecha de compra, el EWL especificado, el fabricante y los resultados de todas las inspecciones periódicas. Esta documentación es crucial para la gestión del ciclo de vida. Cuando un cabestrillo se acerca al final de su vida útil, o cuando muestra signos de estiramiento excesivo durante una medición de rutina, puede consultar su historial para tomar decisiones informadas sobre su retiro y reemplazo.

Por último, invierta en formación para su personal de adquisiciones. Los compradores que comprenden la diferencia entre EWL y circunferencia tienen menos probabilidades de cometer errores en el pedido. Bríndeles guías visuales y documentación técnica que expliquen claramente cómo se dimensiona y especifica el equipo de aparejo. Cuando el departamento de compras habla el mismo idioma que los instaladores en el campo, todo el proceso de adquisición se vuelve más seguro y eficiente.

Conclusión

La medición precisa de un cabestrillo redondo depende completamente de comprender la longitud de trabajo efectiva (EWL) y abandonar las estimaciones basadas en la circunferencia. Al estandarizar su enfoque de medición, elimina los errores de adquisición y garantiza una geometría de elevación segura y equilibrada.

• Realice una auditoría inmediata de su inventario de aparejos actual para verificar que las medidas físicas de punta a punta coincidan con las etiquetas de identificación.

• Actualice todas las plantillas de adquisiciones internas para exigir explícitamente especificaciones EWL y prohibir las mediciones de circunferencia.

• Establezca una lista de verificación de inspección previa al levantamiento que requiera que los aparejadores verifiquen la longitud de la eslinga y tengan en cuenta el estiramiento del material en ambientes con poco espacio libre.

• Evalúe a sus proveedores de aparejos actuales y dé prioridad a aquellos que cumplan estrictamente con las tolerancias de fabricación ASME B30.9 y proporcionen documentación técnica clara.

Preguntas frecuentes

P: ¿Cómo se mide una eslinga redonda sin fin?

R: Coloque el cabestrillo completamente plano sobre una superficie limpia, tire de él para tensarlo para eliminar la holgura de la chaqueta y mida la distancia de un extremo al otro. Esta medida de punta a punta es la longitud efectiva de trabajo (EWL).

P: ¿Cuál es la longitud de trabajo efectiva (EWL) de una eslinga redonda?

R: EWL es la distancia lineal entre los dos puntos de apoyo de una eslinga cuando está bajo tensión o colocada en posición horizontal. Representa el alcance real de tracción a tracción de la eslinga durante un levantamiento vertical.

P: ¿Se puede medir un cabestrillo redondo por su circunferencia?

R: No. Medir por circunferencia es un error común de adquisición que resultará en pedir un cabestrillo que sea exactamente la mitad del tamaño que necesita. Mida siempre de punto de rumbo a punto de rumbo (EWL).

P: ¿Cuál es la tolerancia de fabricación estándar para la longitud de la eslinga redonda?

R: Según las pautas de ASME B30.9, las tolerancias de longitud de fabricación varían según el fabricante, pero generalmente oscilan entre ±1% y ±2% de la longitud nominal de la etiqueta (o una tolerancia mínima de ±1 a 2 pulgadas dependiendo de la longitud total).

P: ¿Las fundas protectoras cambian la longitud de trabajo efectiva medida de una eslinga redonda sin fin?

R: No, las fundas protectoras deslizantes no alteran el EWL porque pueden moverse libremente a lo largo del cuerpo del cabestrillo. Sin embargo, se debe tener en cuenta la protección fija o cosida durante la fabricación personalizada para evitar restringir los puntos de apoyo.

P: ¿Las eslingas redondas de poliéster se estiran bajo carga?

R: Sí, las eslingas redondas de poliéster estándar generalmente se estiran entre el 3% y el 5% de su longitud total cuando se cargan a su capacidad máxima nominal.
