Las operaciones de elevación por encima de la cabeza conllevan un riesgo inmenso. Las fallas del equipo o la ejecución inadecuada del aparejo resultan en accidentes catastróficos, tiempo de inactividad de las instalaciones y responsabilidad grave. Adquirir equipo de aparejo de alta calidad es sólo el primer paso. Los operadores deben poseer una comprensión estandarizada basada en la física de la dinámica de carga, las capacidades de enganche y los factores de degradación ambiental para garantizar la seguridad. Simplemente fijar una correa a un gancho infringe los protocolos de seguridad básicos. Un levantamiento seguro requiere un marco sistemático que cubra los cálculos de carga previos al levantamiento, la ejecución correcta del enganche, la protección de los bordes y las inspecciones de cumplimiento obligatorias basadas en las normas OSHA y ASME. Esta guía detalla cómo utilizar correctamente una eslinga de elevación , asegurando que su equipo de aparejo comprenda la mecánica detrás de cada elevación. Cubrimos cálculos de carga, ejecución de enganches e inspecciones de cumplimiento obligatorias.
La capacidad es dinámica: el límite de carga de trabajo (WLL) de una eslinga de elevación cambia drásticamente según el tipo de enganche (vertical, estrangulador, cesta) y el ángulo de elevación.
El material dicta la aplicación: Las opciones sintéticas, como una eslinga de cinta industrial, ofrecen flexibilidad y protección de la carga, pero requieren una protección estricta de los bordes en comparación con las cadenas de aleación o los cables metálicos.
La inspección es obligatoria: las inspecciones visuales previas al uso son obligatorias legalmente para identificar cortes, abrasiones, daños químicos o etiquetas de identificación faltantes antes de cualquier levantamiento.
Las zonas de seguridad salvan vidas: los equipos de aparejo deben imponer zonas de exclusión estrictas; El personal nunca debe permanecer debajo o cerca de una carga suspendida durante la ejecución del levantamiento.
El centro de gravedad controla el levantamiento: el aparejo adecuado requiere identificar y asegurar el centro de gravedad de la carga para evitar desplazamientos, deslizamientos o una distribución desigual de la tensión.
El límite de carga de trabajo (WLL) representa el peso máximo que una eslinga puede manejar de forma segura en condiciones de trabajo normales. Siempre debes leer las etiquetas de identificación del fabricante antes de su uso. Estas etiquetas especifican el WLL para diferentes tipos de enganches. Nunca exceda estos límites bajo ninguna circunstancia. El aparejo requiere matemáticas exactas, no conjeturas. Usted calcula el peso total de la carga, incluidos todos los accesorios de aparejo adjuntos, como grilletes, ganchos y anillos de elevación, para garantizar que la eslinga maneje el peso combinado en el ángulo de elevación específico.
Los ángulos de las eslingas afectan drásticamente la tensión. Disminuir el ángulo horizontal de una eslinga aumenta exponencialmente la tensión y el estrés sobre los herrajes de aparejo. Este fenómeno se conoce como factor de ángulo de cabestrillo. Una eslinga que levanta una carga en un ángulo de 30 grados experimenta una tensión significativamente mayor que una en un ángulo de 60 grados. Cuando el ángulo disminuye, la tensión se multiplica. Debe tener en cuenta este multiplicador antes de avisar al operador de la grúa.
Ángulo horizontal (grados) | Multiplicador de tensión (factor de carga) | Impacto operativo |
|---|---|---|
90° | 1.000 | Elevación vertical estándar. 100% de capacidad retenida. |
60° | 1.155 | Ángulo de trabajo seguro. Aumento menor de tensión. |
45° | 1.414 | Aumento moderado de la tensión. Requiere una verificación WLL cuidadosa. |
30° | 2.000 | La tensión se duplica. Ángulo de elevación muy restringido. |
La elección del material adecuado determina el éxito del levantamiento. Una eslinga de cinta industrial hecha de poliéster sintético o nailon funciona perfectamente para cargas frágiles o piezas terminadas. No rayará ni dañará la superficie de los componentes mecanizados. Sin embargo, los sintéticos siguen siendo susceptibles al calor, los bordes afilados y la degradación por rayos UV. Debe utilizar protección de bordes al levantar placas de acero o bloques de hormigón.

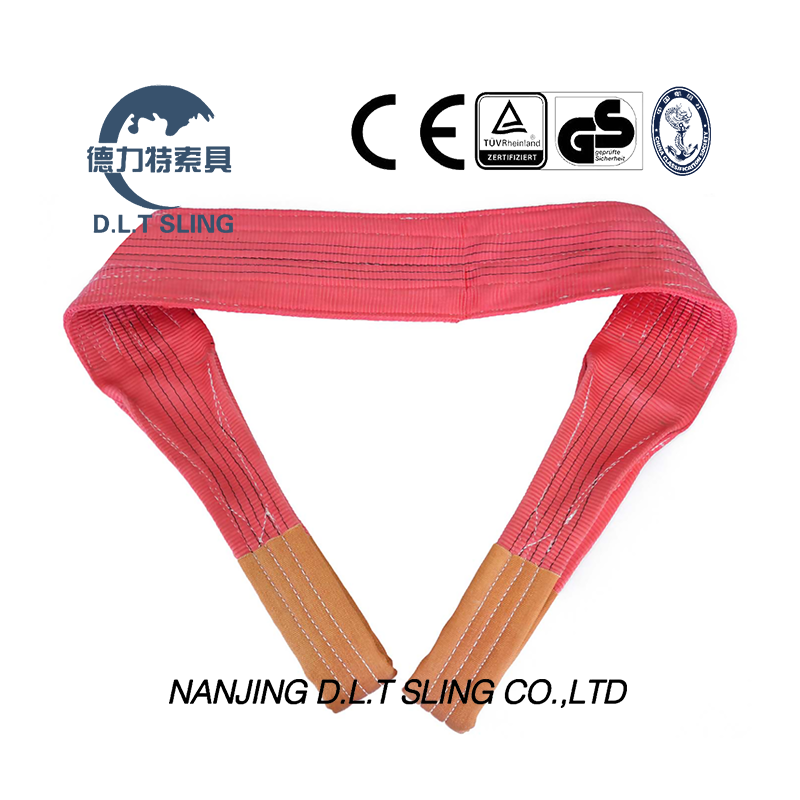

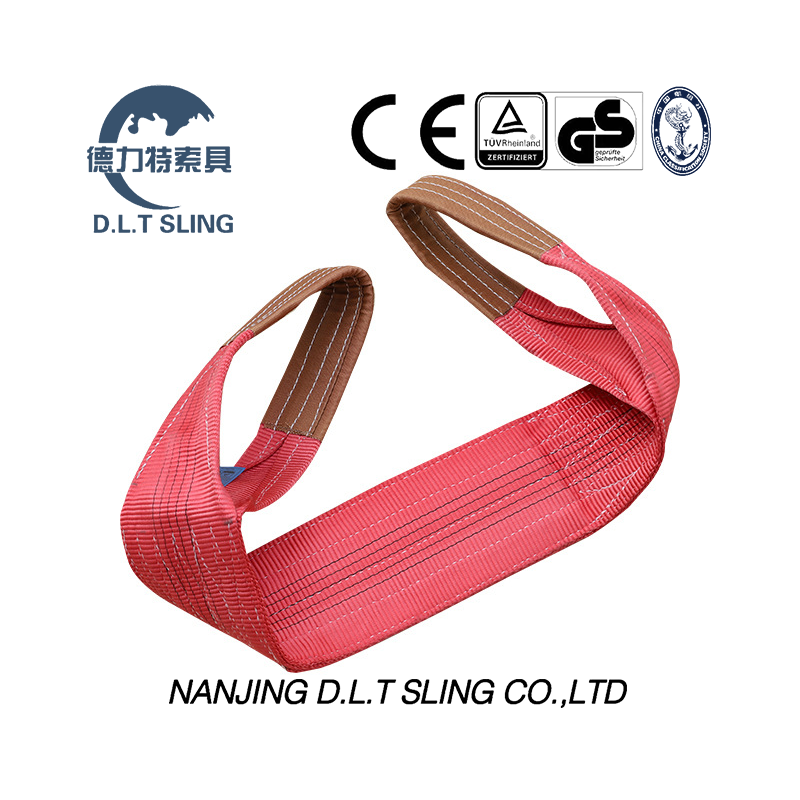

Al seleccionar una eslinga de elevación Eye-Eye , puede elegir entre las configuraciones Tipo 3 (Ojo y ojo plano) y Tipo 4 (Ojo y ojo retorcido). Los ojos retorcidos yacen planos sobre el gancho de la grúa. Esto permite un enganche tipo estrangulador más eficiente y reduce el desgaste de la tela. Las eslingas redondas cuentan con una construcción de bucle continuo, mientras que las eslingas de cinta plana están tejidas de forma plana. Para entornos de alta temperatura, abrasivos o de trabajo pesado extremo, se necesitan alternativas metálicas como eslingas de cadena de aleación de grado 80 o 100 o cables metálicos. Los sintéticos fallarán bajo calor extremo o abrasión intensa.
Un enganche vertical implica una línea recta desde el gancho del polipasto directamente hasta la carga. Esta configuración utiliza el 100% de la WLL del cabestrillo. Si bien maximiza la capacidad, proporciona cero control de rotación sobre la carga. El enganche vertical funciona mejor para levantar artículos con puntos de elevación centralizados diseñados. Los ejemplos incluyen un solo cáncamo en un motor o una orejeta de elevación designada en la carcasa de una bomba. Debe asegurarse de que el centro de gravedad de la carga esté perfectamente alineado debajo del gancho para evitar que se balancee.
El enganche tipo estrangulador se forma cuando la eslinga pasa a través de sí misma para sujetar la carga con fuerza. Este método proporciona un control excelente pero reduce el WLL en aproximadamente un 20%. La reducción se produce debido a la tensión concentrada en el punto de estrangulamiento y el ángulo de estrangulamiento. Un cabestrillo de elevación Twisted Eye-Eye funciona mejor aquí para reducir el desgaste en el punto de estrangulamiento. Nunca fuerce el estrangulador hacia la carga. Esta práctica, conocida como golpear el estrangulador, daña gravemente las fibras del cabestrillo y compromete la elevación.
Un enganche de cesta sostiene la carga con ambos ojales sujetos al gancho de elevación. Un verdadero enganche de cesta vertical duplica la capacidad de carga de una sola pata, siempre que las patas permanezcan en un ángulo de 90 grados con respecto a la carga. Debe mantener el centro de gravedad de la carga por debajo de los puntos de elevación. Esto evita que la carga se salga de la cesta. Si la carga se desplaza, todo el levantamiento se vuelve inestable. Utilice enganches de cesta de doble envoltura para cargas cilíndricas suaves para aumentar el agarre y evitar resbalones.
Antes de aplicar tensión total, ubique el centro de gravedad (CG). Coloque el cabestrillo para garantizar que el CG permanezca estable durante el levantamiento de prueba inicial. Asegúrese de que el gancho se asiente correctamente en el ojo sin amontonarse. Evite que la punta cargue el anzuelo. La carga de la punta hace que el gancho se doble o se rompa bajo presión. Utilice lemas para controlar la rotación de la carga. Los lemas permiten al personal guiar la carga sin colocarse en la zona de caída.
Identificar el peso de la carga y el centro de gravedad.
Seleccione el método de eslinga y enganche adecuado.
Fije la eslinga a la carga y al gancho de la grúa.
Aplique una ligera tensión para verificar el equilibrio y asegurar la fijación.
Levante la carga unos centímetros para confirmar la estabilidad antes de continuar.
Los bordes afilados y las superficies abrasivas sin protección causan la mayoría de las fallas de las eslingas sintéticas. En aparejos, un borde afilado es cualquier borde que no esté redondeado al radio específico requerido por el fabricante de la eslinga según el WLL. Debe utilizar herramientas de mitigación para proteger las fibras del cabestrillo para que no se corten bajo tensión. Los protectores de esquinas magnéticos, las fundas resistentes a cortes y las almohadillas de desgaste de alta resistencia proporcionan las barreras necesarias entre la carga y la eslinga.
Establecer una política de tolerancia cero para estar de pie, caminar o trabajar bajo una carga suspendida. Calcule y aplique un límite de seguridad física basado en la altura del levantamiento y la posible desviación o oscilación de la carga. Establezca señales manuales claras o protocolos de comunicación por radio entre el aparejador, el observador y el operador de la grúa antes de levantar la carga del suelo. Todos en el sitio deben comprender el plan de comunicación.
Los materiales sintéticos tienen limitaciones operativas en entornos hostiles. Los sintéticos estándar suelen tener un límite de temperatura de 194 °F (90 °C). También debe considerar la exposición a sustancias químicas. El nailon sigue siendo vulnerable a los ácidos, mientras que el poliéster sigue siendo vulnerable a los álcalis. Compruebe la compatibilidad química antes de utilizar eslingas sintéticas en entornos industriales. Si trabaja en una planta química, verifique el material del eslinga con respecto a los químicos específicos presentes.
Los operadores deben realizar inspecciones visuales diarias basadas en los estándares ASME B30.9. Rechace una eslinga de cinta industrial si encuentra quemaduras ácidas o cáusticas, derretimiento, carbonización, agujeros, desgarros, cortes, enganches, costuras rotas o desgaste abrasivo excesivo. Aplicar la regla de etiqueta faltante. Si la etiqueta WLL es ilegible o falta, retire el arnés de servicio inmediatamente. No adivine la capacidad de un cabestrillo sin etiqueta.
Tipo de defecto | Indicador Visual | Acción requerida |
|---|---|---|
Cortes o desgarros | Fibras cortadas en el borde o la cara de la cinta. | Retirar del servicio inmediatamente. |
Daño por calor | Fibras derretidas, carbonizadas o fusionadas. Puntos duros y quebradizos. | Retirar del servicio inmediatamente. |
Daño químico | Decoloración, fibras quebradizas o ablandamiento localizado. | Retirar del servicio inmediatamente. |
Etiqueta faltante | Etiqueta de identificación WLL ilegible o completamente desprendida. | Retirar del servicio inmediatamente. |
Se requieren inspecciones periódicas y documentadas realizadas por una persona competente designada. Implemente un sistema de codificación o etiquetado por colores para realizar un seguimiento de los intervalos de inspección y garantizar el cumplimiento en toda la instalación. Esto garantiza que todas las eslingas en circulación sigan siendo seguras de usar. Mantenga registros detallados de estas inspecciones para satisfacer los requisitos de OSHA y proteger su responsabilidad en caso de un incidente.
Evite la carga de choque. La carga de choque ocurre durante una aceleración o desaceleración repentina. La sacudida de la carga excede temporalmente la WLL, provocando microfracturas o roturas de las fibras. Nunca retuerza, anude ni atornille un cabestrillo para acortar su longitud. Esto destruye la distribución de carga diseñada. No apoye la carga encima de la eslinga durante la colocación. Esto crea puntos de pellizco que aplastan las fibras sintéticas y comprometen futuros levantamientos.
La capacitación y certificación formal en materia de aparejo siguen siendo necesarias para todo el personal involucrado en el levantamiento elevado. Establezca planes de elevación escritos y estandarizados para cargas complejas, pesadas o asimétricas. Esto garantiza que todos los miembros del equipo comprendan la estrategia de ejecución. Las charlas periódicas sobre herramientas y las reuniones de seguridad refuerzan estos principios y mantienen la seguridad a la vanguardia de las operaciones diarias.
Las operaciones de elevación seguras dependen de la selección de la eslinga correcta y la ejecución de técnicas de aparejo matemáticamente sólidas. Elija los tipos de enganche y los materiales de eslinga según la fragilidad de la carga, el peso, el centro de gravedad y los peligros ambientales. El aparejo requiere precisión, disciplina y un estricto cumplimiento de las normas de seguridad.
Audite inmediatamente su hardware de montaje actual y deseche cualquier equipo sin etiquetar.
Reemplace las eslingas dañadas o no documentadas con reemplazos certificados.
Invierta en protección de bordes certificada para todas las aplicaciones de eslingas sintéticas.
Asegúrese de que sus operadores reciban anualmente una capacitación adecuada y documentada sobre manipulación.
R: Consulte la etiqueta del fabricante para conocer el límite de carga de trabajo (WLL). Ajuste esta capacidad base dependiendo del tipo de enganche (vertical, estrangulador o cesta) y calcule la reducción causada por el ángulo de la eslinga utilizando el factor de ángulo de la eslinga.
R: Un cabestrillo ojo-ojo es una cinta tejida plana con bucles en ambos extremos. Un cabestrillo redondo es un bucle continuo de hilo sintético encerrado en una funda tubular protectora.
R: Los ojos planos tipo 3 están orientados en el mismo plano que el cuerpo del cabestrillo. Los ojos retorcidos tipo 4 están girados 90 grados, lo que les permite asentarse mejor en los ganchos de la grúa y formar enganches tipo estrangulador más eficientes.
R: A medida que disminuye el ángulo horizontal de la eslinga, la tensión sobre la eslinga aumenta exponencialmente. Un ángulo más bajo reduce la capacidad de elevación efectiva de la eslinga.
R: Retírelo inmediatamente si encuentra cortes, agujeros, desgarros, desgarros, quemaduras químicas, derretimiento, costuras rotas, desgaste excesivo o si falta la etiqueta de identificación o es ilegible.
R: No. Hacer un nudo reduce gravemente la capacidad de la eslinga y destruye la distribución de carga diseñada, lo que la hace muy insegura.
