¿Cómo utilizar un cabestrillo de elevación con correa?

El manejo de materiales industriales opera en un entorno de alto riesgo. Un aparejo inadecuado frecuentemente provoca caídas de carga, daños graves al equipo y lesiones catastróficas en el lugar de trabajo. Los gerentes de adquisiciones y seguridad enfrentan el desafío constante de seleccionar el hardware de montaje correcto para perfiles de carga específicos. También deben garantizar que los operadores comprendan plenamente las limitaciones técnicas de los materiales sintéticos. Un malentendido sobre las capacidades de enganche o los ángulos de las eslingas conduce a fallas de cumplimiento inmediatas y graves riesgos de seguridad en el lugar de trabajo. Esta guía proporciona un marco técnico integral para evaluar, inspeccionar y desplegar correctamente eslingas con correas sintéticas. Siguiendo estos planos operativos, los aparejadores y gerentes de seguridad pueden garantizar el cumplimiento estricto de las regulaciones de OSHA y los estándares ASME B30.9. Aprenderá cómo hacer coincidir las propiedades de los materiales con las condiciones ambientales, calcular los límites de carga dinámica en función de las configuraciones del enganche y ejecutar elevaciones aéreas seguras de principio a fin.

• Los límites de carga de trabajo (WLL) son dinámicos: la capacidad nominal de una eslinga cambia drásticamente según el tipo de enganche (vertical, estrangulador o cesta) y el ángulo de elevación.

• El material dicta la aplicación: las correas sintéticas son ideales para cargas frágiles o terminadas, pero requieren estrictos protocolos ambientales y de protección de bordes en comparación con los cables o cadenas.

• La inspección no es negociable: la ley exige inspecciones visuales diarias para detectar cortes, degradación por rayos UV y etiquetas faltantes para mitigar los riesgos de implementación.

• La protección de los bordes previene fallas: la mayoría de las fallas de las eslingas sintéticas ocurren debido a una protección inadecuada contra cortes en las esquinas de la carga, no a una sobrecarga.

Evaluación de eslingas de elevación sintéticas: criterios de material y capacidad

La selección del material de la eslinga o de la línea base de capacidad incorrecta garantiza un fallo operativo. Los compradores deben hacer coincidir las propiedades físicas de la eslinga con el peso de la carga, la temperatura de la superficie y la posible exposición a sustancias químicas. Un desajuste aquí compromete toda la operación de elevación incluso antes de que la carga despegue del suelo. Los aparejadores deben comprender las especificaciones exactas de su equipo para evitar fallas catastróficas del material durante un levantamiento.

Aclaración de terminología: eslingas de elevación industriales frente a correas de elevación deportivas

Los resultados de búsqueda a menudo desdibujan la línea entre los equipos de aparejos industriales de alta resistencia y las pequeñas muñequeras de tela que se utilizan para los entrenamientos en el gimnasio y el peso muerto. Esta guía se centra exclusivamente en aplicaciones de aparejos industriales elevados de servicio pesado. Detallamos el uso de correas de elevación planas sintéticas y eslingas de red diseñadas para la construcción, la fabricación y el manejo de materiales pesados. Se trata de herramientas de alta ingeniería diseñadas para mover miles de libras, no accesorios deportivos destinados al fitness personal.

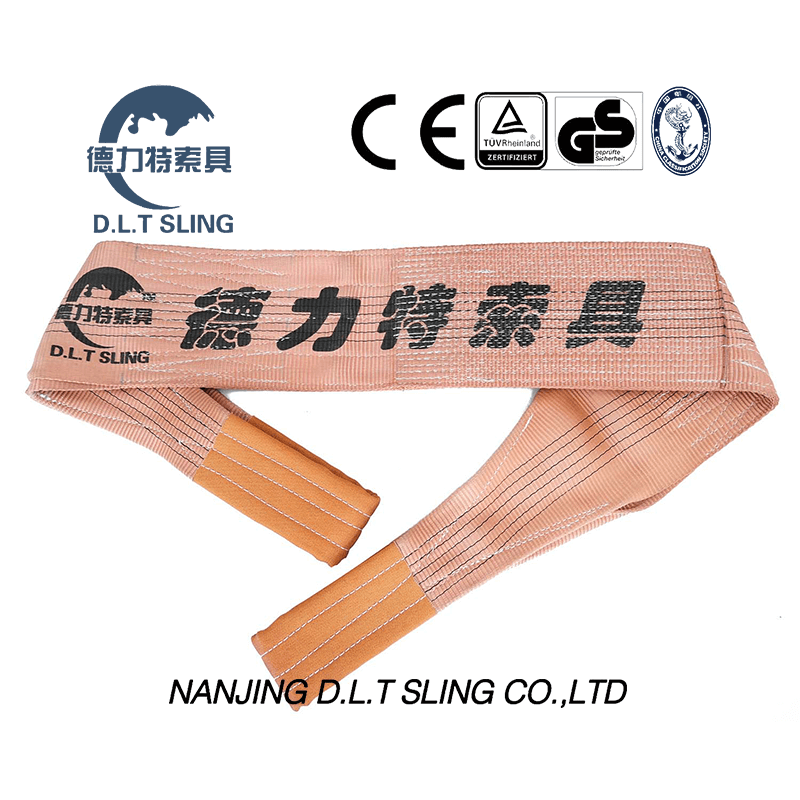

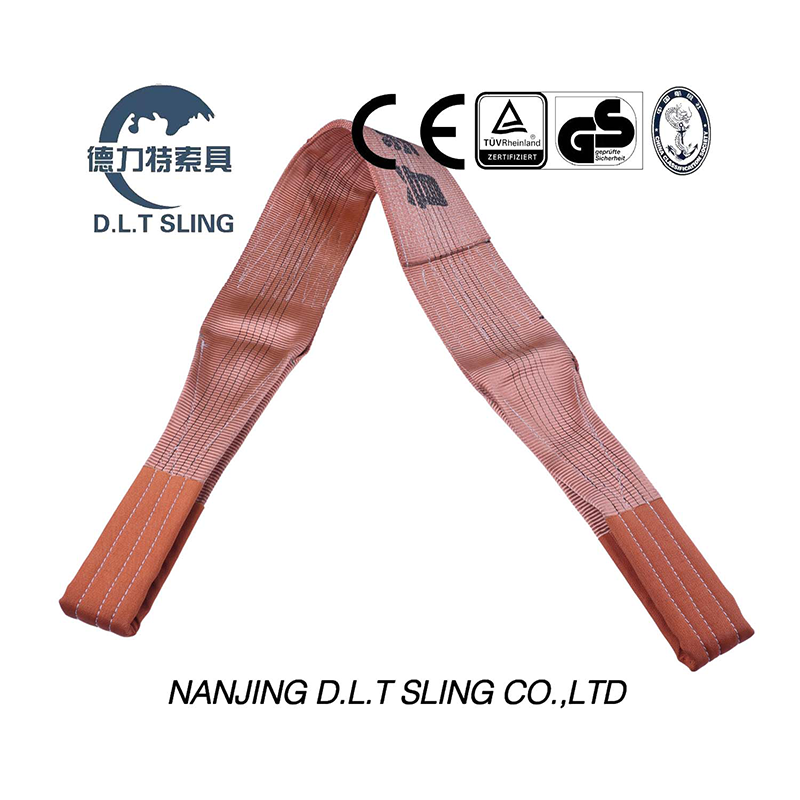

Correa de elevación plana frente a eslingas redondas

Los aparejos sintéticos generalmente se dividen en dos categorías: correas planas tejidas y eslingas redondas de bucle continuo. Una correa plana consta de una cinta tejida de nailon o poliéster. Las eslingas redondas cuentan con un bucle continuo de hilo de carga encerrado en una funda tubular protectora. Las correas planas distribuyen la presión sobre una superficie más amplia, lo que reduce significativamente el riesgo de daños por aplastamiento en cargas frágiles o terminadas, como ejes de acero mecanizados o vigas estructurales pintadas.

Los factores ambientales dictan la selección del material. El nailon ofrece un factor de estiramiento de hasta el 10%, lo que ayuda a absorber la carga de impacto, pero puede ser problemático en levantamientos con poca altura libre donde el espacio vertical es reducido. El poliéster proporciona una elasticidad baja, normalmente alrededor del 3 %, lo que ofrece un mejor control de la carga para una colocación precisa. Además, el nailon resiste los álcalis pero se degrada rápidamente en ácidos. El poliéster resiste los ácidos pero sufre graves daños por los álcalis fuertes. Debe auditar el entorno químico de sus instalaciones antes de comprar aparejos sintéticos.

Decodificación de etiquetas de eslinga y límites de carga de trabajo (WLL)

Las etiquetas de identificación del fabricante son un requisito legal estricto para todos los equipos de elevación elevados. Estas etiquetas muestran datos críticos, incluido el nombre del fabricante, el tipo de material y el límite de carga de trabajo básico para enganches verticales, de estrangulación y de cesta. Por ejemplo, la lectura de la etiqueta en una de alta resistencia eslinga de cincha de 6 toneladas indica instantáneamente al aparejador su capacidad máxima segura en un tirón vertical recto. La etiqueta también mostrará la capacidad reducida para un enganche tipo estrangulador y la capacidad aumentada para un enganche de cesta.

Nunca adivine la capacidad de un cabestrillo basándose en su color o tamaño físico. El uso de eslingas con etiquetas ilegibles, rotas o faltantes introduce un riesgo grave para la operación. Cualquier hardware de aparejo sintético que carezca de una etiqueta legible debe enfrentarse a una retirada inmediata del servicio. Debes destruir físicamente el cabestrillo cortándolo en pedazos inutilizables para evitar que otro miembro de la tripulación lo use accidentalmente.

Enganches de aparejo central: cómo utilizar correctamente una eslinga de elevación

Los operadores deben elegir la configuración de enganche correcta para asegurar adecuadamente la carga y mantener el centro de gravedad. El enganche elegido altera directamente la capacidad dinámica del aparejo. Un cabestrillo de 10,000 libras no siempre soporta 10,000 libras; Depende completamente de cómo lo sujetes a la carga.

El enganche vertical

El enganche vertical forma una línea recta desde el gancho de la grúa directamente hasta el punto de fijación de la carga. Esta configuración utiliza el 100% del límite de carga de trabajo base de la eslinga de elevación . Si bien maximiza la capacidad, un único enganche vertical proporciona control de carga cero contra la rotación. Sólo debe utilizarse en cargas con un único punto de elevación equilibrado o en combinación con una viga separadora. Si la carga comienza a girar, el aparejador no tiene palanca mecánica para detenerla.

El enganche de la gargantilla

Un enganche tipo estrangulador implica pasar un ojo de la eslinga a través del otro ojo, o a través de un accesorio designado, para sujetar la carga con fuerza. A medida que se aplica la tensión, la eslinga se ajusta hacia abajo, lo que proporciona un control excelente para haces sueltos como madera o tubos de acero. Sin embargo, esto crea una tensión severa en el punto de estrangulamiento donde la cinta se muerde a sí misma. Los aparejadores deben tener en cuenta una reducción matemática en la WLL, normalmente una reducción del 20 % de la capacidad vertical. Además, el ángulo del estrangulador debe exceder los 120 grados para mantener esta capacidad estándar del estrangulador. Los ángulos más cerrados requieren mayores reducciones de capacidad según las tablas del fabricante.

El enganche de cesta

Un enganche de cesta sostiene la carga colocando ambos ojales de la eslinga en el gancho de la grúa. Cuando se instala en un ángulo de 90 grados con respecto a la carga, esta configuración efectivamente duplica la WLL vertical porque dos patas de la eslinga soportan el peso. A pesar del aumento de capacidad, los enganches de cesta tienen limitaciones estrictas. No se pueden utilizar en cargas difíciles de equilibrar, asimétricas o propensas a deslizarse fuera del soporte durante la elevación. Si la carga se desplaza, una pata del enganche de la cesta soportará todo el peso, sobrecargando instantáneamente el sistema.

Ejecución paso a paso: cómo montar y levantar con una correa de elevación plana

Traducir las directrices técnicas de seguridad en acciones a nivel de campo requiere un enfoque sistemático. Este plan operativo guía a los aparejadores a través de la ejecución de un levantamiento seguro de principio a fin. Saltarse pasos en este proceso conduce directamente a fallas en el aparejo.

Paso 1: Cálculos previos al levantamiento e inspección de la eslinga

Verifique siempre el peso exacto de la carga antes de seleccionar su hardware. Consulte los manifiestos de envío, los dibujos de ingeniería o utilice una celda de carga en línea. Compare este peso con el WLL dinámico de la configuración de enganche elegida. Una vez que los cálculos se aclaren, realice una rigurosa inspección táctil y visual del hardware. Pase sus manos desnudas por las correas para detectar cortes ocultos, escombros incrustados o áreas rígidas que indiquen daño químico. Mire de cerca las costuras que soportan la carga en busca de hilos rotos.

Paso 2: Colocar y envolver la carga

Coloque la eslinga exactamente debajo del centro de gravedad de la carga para garantizar la estabilidad horizontal. Asegúrese de que la correa de elevación plana quede perfectamente plana contra la superficie de carga. Elimine cualquier torcedura, pliegue o bulto. Las correas torcidas provocan una distribución desigual de la tensión, lo que provoca fallas localizadas del material. Debe aplicar protección de bordes diseñada a cualquier punto de contacto de la superficie que presente ángulos agudos, texturas rugosas o bordes abrasivos. El cartón o los trapos viejos no se consideran protección de bordes; utilice fundas sintéticas o protectores de esquinas magnéticos.

Paso 3: Conexión al gancho y hardware de aparejo

Asiente correctamente los ojales de la eslinga en la base del gancho de la grúa. Nunca coloque ojales sintéticos en el pestillo del gancho o cerca de la punta del gancho, ya que esto provoca carga puntual y fallas en los herrajes. Si su elevador requiere varias eslingas, asegúrese de que los ojos no se superpongan, aprieten ni se amontonen dentro del gancho. Utilice un eslabón maestro, un anillo colector o un grillete del tamaño adecuado para organizar varios anillos de eslinga de forma segura. El hardware debe estar clasificado para elevación por encima de la cabeza y coincidir o exceder la capacidad de las eslingas.

Paso 4: Tensado y levantamiento de prueba

Levante lentamente el polipasto para tensar el sistema de aparejo. Observe de cerca el hardware. Verifique que la cinta permanezca plana y que todos los protectores de bordes permanezcan firmemente en sus posiciones designadas. Realice un levantamiento de prueba obligatorio elevando la carga a sólo 2 a 3 pulgadas del suelo. Haga una pausa en la operación para verificar la estabilidad, el equilibrio y el centro de gravedad correcto antes de realizar el levantamiento completo. Si la carga se inclina o se desplaza, bájela inmediatamente y ajuste el aparejo.

La física de los ángulos de las eslingas y los cálculos de tensión.

Los planificadores de adquisiciones y aparejos deben tener en cuenta el efecto multiplicador de los ángulos de las eslingas sobre la tensión del hardware. Ignorar estos cálculos conduce a una sobrecarga inmediata del hardware. Una eslinga colocada en un ángulo severo experimenta una tensión significativamente mayor que una eslinga colocada verticalmente.

Cómo los ángulos entre la eslinga y la carga aumentan la tensión

La trigonometría del aparejo dicta que a medida que disminuye el ángulo entre la eslinga y el plano horizontal, la tensión sobre la eslinga aumenta exponencialmente. Una eslinga no sólo soporta el peso vertical de la carga; también absorbe fuerzas de aplastamiento horizontales. Por ejemplo, levantar una carga en un ángulo horizontal de 30 grados duplica la tensión en la correa en comparación con un levantamiento vertical recto de 90 grados. Los aparejadores deben consultar las tablas de multiplicadores de tensión para asegurarse de que su hardware pueda soportar la tensión en ángulo. Nunca coloque una eslinga en un ángulo inferior a 30 grados con respecto al plano horizontal.

Cálculo del centro de gravedad (CoG)

Determinar el centro de gravedad (CoG) antes de colocar las eslingas es fundamental para la estabilidad de la carga. El gancho de la grúa debe colocarse directamente encima del CoG. Levantar una carga con un CoG desplazado introduce graves riesgos operativos. La carga se desplazará o oscilará inmediatamente al abandonar el suelo, lo que provocará una carga desigual en la eslinga, una posible carga de impacto y una alta probabilidad de que el material se caiga. Si la carga es asimétrica, debe ajustar la longitud de la eslinga utilizando herrajes ajustables para garantizar que el gancho de la grúa permanezca perfectamente vertical sobre el extremo pesado.

Inspección previa al levantamiento y mitigación de riesgos

Los materiales sintéticos son muy susceptibles a daños mecánicos y ambientales. Los estrictos protocolos de inspección son la única defensa contra fallas repentinas. No puedes confiar en controles visuales a distancia; debes manipular físicamente el aparejo.

Requisitos de cumplimiento de ASME B30.9 y OSHA

El marco reglamentario que rige las eslingas de red sintética exige un estricto cumplimiento de los calendarios de inspección. OSHA y ASME B30.9 exigen tres niveles de inspección. Las inspecciones iniciales se realizan cuando se recibe hardware nuevo para verificar que coincida con la orden de compra y que no tenga defectos de fabricación. Las inspecciones frecuentes requieren una verificación visual y táctil por parte del operador antes de cada turno o levantamiento. Las inspecciones periódicas exigen un examen minucioso y documentado realizado por un profesional calificado al menos una vez al año, dependiendo de la gravedad del servicio. Los entornos de uso intensivo requieren inspecciones documentadas mensuales o trimestrales.

Cuándo retirar una correa de elevación plana

Saber cuándo destruir un cabestrillo salva vidas. Retire el hardware del servicio inmediatamente si identifica alguno de los siguientes criterios de rechazo. No intente reparar correas sintéticas.

1. Quemaduras ácidas o cáusticas en las correas, indicadas por decoloración o secciones rígidas y quebradizas.

2. Evidencia de fusión, carbonización o salpicaduras de soldadura en cualquier parte de la correa.

3. Agujeros, desgarros, cortes o ganchos que penetran la superficie del material.

4. Costuras rotas o desgastadas en empalmes que soportan carga o en las conexiones de los ojos.

5. Desgaste abrasivo excesivo que expone los hilos del núcleo interno o provoca una reducción significativa en el espesor de la cinta.

6. Etiquetas de identificación del fabricante faltantes o completamente ilegibles.

7. Nudos atados en cualquier parte de la cinta para acortar el cabestrillo.

Conclusión

• Verifique el peso exacto de la carga y calcule la tensión dinámica según su enganche específico y el ángulo de eslinga horizontal antes de iniciar cualquier elevación.

• Implementar inspecciones táctiles y visuales obligatorias antes del turno para todos los herrajes de aparejo sintético, verificando si hay cortes, quemaduras y costuras rotas.

• Instale protección de bordes sintética o magnética en todas las esquinas de carga para evitar cortes catastróficos de las correas bajo tensión.

• Destruya y deseche inmediatamente cualquier correa sintética que muestre signos de quemaduras químicas, derretimiento o etiquetas de identificación faltantes para evitar un uso accidental.

Preguntas frecuentes

P: ¿Puedo utilizar una eslinga de red sintética para levantar materiales calientes?

R: Las eslingas estándar de nailon y poliéster no deben usarse en ambientes donde las temperaturas excedan los 194°F (90°C). Para temperaturas más altas, se deben utilizar materiales especializados o cables metálicos para evitar la fusión y fallas catastróficas.

P: ¿Por qué un enganche tipo estrangulador reduce la capacidad del cabestrillo?

R: Un enganche tipo estrangulador reduce la capacidad porque la cinta se ve obligada a doblarse bruscamente sobre sí misma y comprimirse contra la carga. Esto crea un punto de fricción de alta tensión que debilita la fuerza de elevación general del material, lo que generalmente reduce la capacidad en un 20 %.

P: ¿Con qué frecuencia se deben reemplazar los herrajes de montaje sintéticos?

R: No existe una fecha de vencimiento estricta basada únicamente en el tiempo. El reemplazo depende completamente del estado del hardware. Si una eslinga no pasa la inspección visual diaria o la inspección periódica anual según los criterios ASME B30.9, debe ser reemplazada inmediatamente.

P: ¿Cuál es la diferencia entre las eslingas de nailon y de poliéster?

R: El nailon se estira hasta un 10% bajo carga, lo que lo hace bueno para absorber impactos, pero deficiente para espacios reducidos. El poliéster se estira sólo alrededor del 3%, lo que ofrece un mejor control de la carga. Además, el nailon resiste los álcalis, mientras que el poliéster resiste los ácidos.

P: ¿Puedo hacer un nudo en una correa sintética para acortarla?

R: No. Hacer un nudo en cualquier hardware de aparejo sintético está estrictamente prohibido por las normas OSHA y ASME. Los nudos reducen drásticamente la integridad estructural de las correas, y a menudo reducen el límite de carga de trabajo en más del 50%.
