Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-03 Origen:Sitio
El uso inadecuado de eslingas de red sintética provoca caídas de carga catastróficas, graves riesgos de seguridad e infracciones inmediatas del cumplimiento de OSHA. El aparejo industrial no deja margen de error. Los aparejadores y gerentes de seguridad deben hacer coincidir la configuración de eslinga, el tipo de enganche y la capacidad de carga correctos con geometrías de carga complejas sin exceder el límite de carga de trabajo (WLL) ni causar degradación del material sintético. Seleccionar el equipo incorrecto o calcular mal las capacidades de enganche amenaza directamente la seguridad y la integridad operativa del lugar de trabajo.
Describimos el marco técnico para evaluar, inspeccionar y desplegar eslingas de red, pasando de las verificaciones de cumplimiento previas al izado a la ejecución de formaciones de enganche estándar de acuerdo con las normas ASME B30.9 y OSHA. Aprenderá cómo identificar la configuración sintética adecuada para cargas específicas, calcular la tensión en función de los ángulos de la eslinga e implementar protocolos obligatorios de protección de bordes. Comprender estos mecanismos operativos garantiza que cada elevación se ejecute con precisión, control y cumplimiento normativo absoluto.
La selección del enganche dicta la capacidad: un enganche de cesta puede duplicar la capacidad de una eslinga en comparación con un enganche vertical, mientras que un enganche tipo estrangulador la reduce significativamente; El cálculo preciso no es negociable.
Coincidencia de configuración: la selección entre una eslinga de cinta plana y una eslinga de elevación sin fin depende completamente de la forma de la carga, los puntos de desgaste y las capacidades de estrangulamiento requeridas.
Protección obligatoria de los bordes: Los materiales sintéticos son muy susceptibles al corte; OSHA exige acolchado verificado o protectores de bordes cuando las eslingas entran en contacto con bordes de carga afilados o abrasivos.
Criterios estrictos de eliminación: Las etiquetas de identificación faltantes, las quemaduras por ácido, el derretimiento o los hilos de advertencia con núcleo rojo visible requieren una eliminación inmediata del servicio.
Identificar el tipo de eslinga sintética correcto según las dimensiones físicas, la distribución del peso y la sensibilidad de la superficie de la carga es el primer paso en el aparejo. Alinear la selección de equipos con las clasificaciones estándar de la industria según ASME B30.9 garantiza que las propiedades físicas del equipo de aparejo coincidan con las demandas del elevador. El uso de una configuración incorrecta a menudo provoca un desgaste desigual, inestabilidad de la carga o fallas del material.

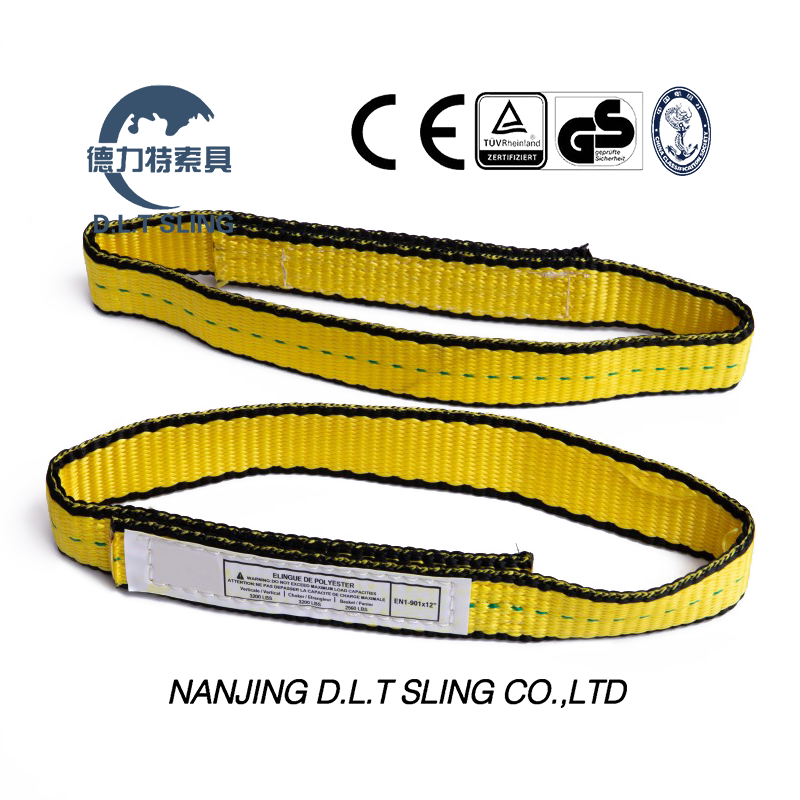

Construido con poliéster o nailon de tejido apretado, el Flat Webbing Sling presenta ojos reforzados cosidos en ambos extremos. Estos cabestrillos se dividen en dos diseños principales. El tipo 3, conocido como Flat Eye, presenta ojos que se encuentran en el mismo plano que el cuerpo principal del cabestrillo. El tipo 4, Twisted Eye, presenta ojos cosidos en un ángulo de 90 grados con respecto al cuerpo del cabestrillo. Este diseño retorcido facilita los enganches tipo estrangulador al permitir que el ojo se asiente naturalmente en el gancho de la grúa y pase suavemente a través del ojo opuesto.
Al evaluar las dimensiones y la idoneidad de la aplicación, estas eslingas manejan bien los tirones direccionales y los enganches estándar de estrangulador o de cesta. Su perfil plano hace que sea mucho más fácil extraerlos de debajo de una carga aterrizada en comparación con alternativas más voluminosas. Sin embargo, existen compensaciones. Los puntos de desgaste fijos situados en los puntos de apoyo de los ojos pueden provocar una degradación localizada con el tiempo. Debido a que la fuerza de elevación se concentra repetidamente en las mismas secciones del ojo, los aparejadores deben monitorear de cerca estas áreas específicas para detectar abrasión y puntos rotos.
Designado como Tipo 5 (EN), el cabestrillo de elevación sin fin consta de un bucle continuo de material sintético. Esta categoría incluye tanto eslingas redondas como eslingas de red sin fin. La ausencia de ojales cosidos fijos cambia fundamentalmente la forma en que el equipo interactúa con la carga y el gancho de la grúa.
La principal ventaja de esta configuración es su extrema versatilidad. El bucle continuo permite al usuario girar la eslinga antes de cada elevación, distribuyendo el desgaste uniformemente a lo largo de toda la longitud del material. Esta rotación extiende significativamente la vida operativa del equipo. La desventaja es que estos bucles continuos pueden ser más voluminosos en áreas con espacio reducido en comparación con un perfil plano estándar. También requieren una disposición cuidadosa para evitar que se tuerzan durante el enganche de la cesta, ya que las fibras retorcidas experimentan una tensión desigual que puede comprometer la carga límite de trabajo.
Las eslingas de red especiales cuentan con accesorios de extremo de aleación de acero en lugar de ojos cosidos sintéticos. Los eslingas tipo 1 utilizan un accesorio triangular en un extremo y un accesorio de estrangulación ranurado en el otro, lo que permite que el eslinga pase a través de sí mismo para un estrangulamiento seguro. Las eslingas tipo 2 cuentan con accesorios triangulares estándar en ambos extremos y se utilizan principalmente para enganches verticales o de cesta.
Estas configuraciones se implementan en aplicaciones de servicio pesado donde se requiere un enganche rápido y los ojos sintéticos estándar se desgastarían demasiado rápido debido a la fricción contra el gancho de la grúa o los herrajes de carga. Los accesorios metálicos absorben la mayor parte del contacto entre hardware, preservando el cuerpo de red sintética para una vida útil más larga en condiciones exigentes.
Realizar un levantamiento con seguridad requiere seleccionar el enganche adecuado. El método utilizado para fijar la eslinga de elevación a la carga altera drásticamente su capacidad de elevación y su dinámica de control. Los instaladores deben comprender la ejecución, el impacto en la capacidad y los riesgos de implementación asociados con los tres problemas principales.
Un enganche vertical implica una conexión directa y en línea recta desde el gancho de la grúa a un único punto de sujeción de la carga. Esta es la configuración de montaje más sencilla disponible.
Este enganche utiliza exactamente el 100% del límite de carga de trabajo (WLL) nominal del equipo. Si la etiqueta indica una capacidad vertical de 5000 libras, la configuración puede levantar 5000 libras de forma segura. Sin embargo, el riesgo de ejecución es alto al levantar materiales no guiados. Un único enganche vertical proporciona control de carga cero contra la rotación. La carga puede girar, torcerse o balancearse fácilmente. Nunca debe utilizar un solo enganche vertical para levantar materiales sueltos, desequilibrados o difíciles de manejar que carezcan de estabilidad inherente.
La ejecución de un enganche tipo estrangulador implica pasar un extremo de la eslinga a través del ojo opuesto, o a través del bucle de una configuración sin fin, y apretarlo alrededor de la carga. Esto crea una acción de agarre que se aprieta a medida que la grúa aplica tensión.
El impacto en la capacidad es significativo. Un enganche de estrangulador estándar reduce la capacidad vertical de la base en aproximadamente un 20%, dependiendo del ángulo exacto del estrangulador. Los riesgos de implementación requieren una atención estricta. El punto de estrangulamiento debe apretarse hacia abajo antes de que comience el levantamiento para garantizar un agarre seguro. Además, el ojo o la junta cosida nunca deben colocarse directamente en la esquina de la carga o en el punto exacto del estrangulador, ya que el ángulo severo y la fuerza de aplastamiento destruirán las costuras y las fibras sintéticas.
Un enganche de cesta sostiene la carga pasando el material debajo del objeto y uniendo ambos extremos al gancho de la grúa. Esto distribuye el peso entre dos piernas.
Cuando se ejecuta correctamente, un enganche de canasta puede alcanzar hasta el 200% de la WLL de una sola pierna. Esta capacidad máxima sólo es válida siempre que las patas de la eslinga estén perfectamente verticales, lo que significa que se asientan a 90 grados con respecto a la carga. El principal riesgo de implementación es el cambio de carga. El centro de gravedad de la carga debe permanecer estrictamente por debajo de los puntos de elevación. Además, las patas no deben deslizarse a lo largo de la carga durante la elevación. Si la carga está desequilibrada, puede salirse completamente de la cesta y provocar una caída catastrófica.
Comprender la física del aparejo no es negociable para realizar operaciones seguras. Las fuerzas físicas que actúan sobre los materiales suspendidos dictan cómo se comportará la carga una vez que abandone el suelo. Dominar el control de carga previene accidentes y protege al personal.
El principio fundamental de aparejo establece que el gancho de elevación debe colocarse directamente sobre el centro de gravedad (CoG) de la carga. Si el gancho está desplazado, la carga inmediatamente se desplazará, inclinará o oscilará violentamente al despegar mientras busca su punto de equilibrio natural debajo del gancho.
Establecer un marco de estabilidad requiere una planificación cuidadosa. Los aparejadores suelen utilizar un sistema de patas múltiples o enganches de cesta doble para distribuir el peso de manera uniforme. Al asegurar los puntos de fijación a distancias iguales del CoG, el equipo de aparejo evita la rotación de la carga y garantiza que el objeto permanezca perfectamente nivelado durante todo el recorrido.
La manipulación de la carga nunca debe depender de que el personal empuje o tire físicamente de materiales suspendidos. Los lemas son herramientas obligatorias unidas a la carga para controlar la rotación y guiar el recorrido. Permiten a los aparejadores dirigir el objeto desde una distancia segura.
El control operativo depende en gran medida de los lemas para evitar que el viento y la inercia rotacional retuerzan las fibras sintéticas. Cuando una carga gira incontrolablemente, puede torcer el aparejo, lo que daña las fibras internas o provoca un desenrollado accidental donde el enganche se afloja y falla.
El aparejo requiere cálculos matemáticos precisos. Las conjeturas conducen a fallas en el equipo. Los aparejadores deben interpretar con precisión las especificaciones del fabricante y calcular la tensión exacta aplicada al equipo de aparejo en función de los ángulos de elevación.
Los estándares de cumplimiento establecidos por OSHA 1910.184 y ASME B30.9 requieren que todos los equipos de aparejo sintético tengan una etiqueta de identificación legible y fijada permanentemente. Si falta la etiqueta o es ilegible, el equipo debe retirarse del servicio inmediatamente.
La etiqueta proporciona puntos de datos específicos. Los aparejadores deben extraer el tipo de material (nylon o poliéster), el nombre del fabricante, el número de stock y los límites de carga de trabajo específicos para enganches verticales, tipo estrangulador y de cesta. Estos números forman la base para todos los cálculos de capacidad.
La evaluación técnica de un elevador debe tener en cuenta los ángulos entre la eslinga y la carga. A medida que disminuye el ángulo entre la pata de la eslinga y el plano horizontal de la carga, la tensión sobre el material sintético aumenta exponencialmente. Un ángulo menor crea fuerzas horizontales masivas que tiran contra el aparejo.
El marco de cálculo se basa en factores de ángulo de carga. Por ejemplo, levantar una carga con las piernas colocadas en un ángulo de 30 grados con respecto a la horizontal duplica efectivamente la tensión en cada pierna en comparación con un levantamiento vertical. Las mejores prácticas de mitigación de riesgos dictan mantener ángulos superiores a 45 grados, siendo 60 grados el mínimo preferido, para evitar sobrecargar las fibras sintéticas y provocar un chasquido repentino.
Ángulo del cabestrillo (hacia la horizontal) | Multiplicador de tensión (factor de ángulo de carga) | Impacto en la capacidad |
|---|---|---|
90 grados | 1.000 | 100% de capacidad |
60 grados | 1.155 | Ligero aumento de tensión |
45 grados | 1.414 | Aumento moderado de la tensión |
30 grados | 2.000 | Doble Tensión (Alto Riesgo) |
La seguridad depende de rigurosos protocolos de inspección. Los materiales sintéticos se degradan por desgaste mecánico, exposición química y factores ambientales. La identificación de defectos antes de un levantamiento es un requisito reglamentario estricto.
OSHA impone un estricto mandato previo al uso que exige que una persona competente inspeccione el equipo de aparejo antes de cada turno. Esta no es una mirada casual; es una evaluación sistemática de la integridad del material.
Coloque el cabestrillo sobre una superficie limpia en un área bien iluminada.
Inspeccione toda la longitud en busca de puntadas rotas, abrasión severa y enganchones.
Verifique la degradación por rayos UV, que se manifiesta como decoloración o rigidez en las fibras.
Busque salpicaduras de soldadura y quemaduras químicas que comprometan la integridad estructural de la red.
Verifique que la etiqueta de identificación esté presente y sea completamente legible.
El problema de los bordes afilados es la principal causa de fallas en los aparejos sintéticos. Las fibras sintéticas se cortarán rápidamente bajo alta tensión si se exponen a esquinas desprotegidas, superficies abrasivas o bordes metálicos ásperos.
Las estrategias de mitigación exigen el uso de protectores de bordes diseñados. Los aparejadores deben utilizar protectores de esquinas magnéticos, fundas de diseño o almohadillas de desgaste de alta resistencia y espesor suficiente para soportar la fuerza de corte. El cartón, los restos de alfombras o los trapos finos no cumplen con las normas, no ofrecen ninguna protección real y crean una falsa sensación de seguridad que conduce a accidentes fatales.
Establecer la "Zona Roja" es un control administrativo necesario. Los gerentes de seguridad deben definir límites físicos claros utilizando barricadas o cintas de peligro para mantener a todo el personal a una distancia segura de las cargas suspendidas. Nadie debería jamás caminar, pararse o trabajar debajo de un objeto suspendido.
Los protocolos de comunicación deben ser herméticos. La operación de elevación debe basarse en señales manuales estandarizadas o canales de radio dedicados. Designar a un único señalero altamente capacitado para coordinar directamente con el operador de la grúa elimina la confusión y evita movimientos erráticos de la grúa.
La retirada de equipos de aparejo se rige por criterios estrictos. Si un cabestrillo presenta etiquetas faltantes o ilegibles, queda inmediatamente descalificado. La exposición de los hilos de advertencia del núcleo rojo indica que la cubierta protectora exterior se ha desgastado y el núcleo que soporta la carga está comprometido. Los cortes que excedan los permisos del fabricante, cualquier signo de derretimiento, carbonización o quemaduras con ácido también exigen su eliminación.
El paso a seguir al descubrir un cabestrillo defectuoso es la destrucción inmediata. El equipo comprometido debe cortarse físicamente por la mitad o dejarse completamente inutilizable para evitar que otro trabajador lo saque accidentalmente de un contenedor y lo use como elevador.
Evaluar por qué una instalación elegiría correas sintéticas en lugar de cadenas de aleación o cables metálicos requiere comprender las compensaciones conceptuales de los materiales. Cada tipo de aparejo sirve para distintos entornos operativos.
Las ventajas de los materiales sintéticos son sustanciales. No dañan, lo que significa que protegen las piezas terminadas, pintadas o altamente mecanizadas contra rayones y muescas durante el levantamiento. Son increíblemente livianos, lo que reduce significativamente la fatiga del aparejador y acelera el proceso de aparejo. Su flexibilidad les permite adaptarse firmemente a formas de carga irregulares, proporcionando un excelente agarre en enganches tipo estrangulador.
Las desventajas giran en torno a las vulnerabilidades ambientales. Las correas sintéticas tienen una alta susceptibilidad al calor y generalmente fallan o se derriten a temperaturas superiores a 180 °F (82 °C). Poseen vulnerabilidades químicas; el nailon reacciona mal a los ácidos, mientras que el poliéster se degrada en presencia de álcalis fuertes. Además, ofrecen una durabilidad significativamente menor frente a abrasión y cortes severos en comparación con las cadenas de acero aleado o los cables metálicos gruesos.
El uso seguro y eficaz de equipos de aparejo sintético requiere una comprensión rigurosa de la geometría de la carga, las reducciones de la capacidad del enganche y el estricto cumplimiento de los protocolos de inspección. Ignorar la física de los ángulos de las eslingas o pasar por alto la protección de los bordes conduce directamente a fallas catastróficas.
Audite su hardware de montaje actual de inmediato para asegurarse de que todas las etiquetas sean legibles.
Implementar registros de inspección previos al turno documentados y obligatorios para todas las cuadrillas.
Adquirir y exigir el uso de protección de bordes diseñada para todas las operaciones de aparejo sintético para eliminar fallas relacionadas con cortes.
Destruya y deseche cualquier eslinga que muestre signos de hilos de advertencia de núcleo rojo o quemaduras químicas.
R: Un cabestrillo de cinta plana cuenta con ojales cosidos fijos y reforzados en cada extremo, lo que lo hace ideal para tirones direccionales estándar. Una eslinga de elevación sin fin es un bucle continuo de material sintético. Este diseño continuo permite al usuario girar el cabestrillo antes de cada elevación, distribuyendo el desgaste uniformemente a lo largo de toda la longitud en lugar de concentrarlo en puntos fijos de los ojos.
R: El tipo 1 (TC) tiene un accesorio metálico triangular y tipo gargantilla. El tipo 2 (TT) tiene accesorios triangulares en ambos extremos. El tipo 3 (EE) presenta ojos planos cosidos. El tipo 4 (EE) tiene ojos cosidos torcidos para facilitar la asfixia. El tipo 5 (EN) es un bucle continuo sin fin. El tipo 6 (RE) presenta ojos invertidos construidos a partir de múltiples capas de correas para aplicaciones de servicio pesado.
R: Un enganche estrangulador estándar generalmente reduce la capacidad vertical base de la eslinga en aproximadamente un 20 %. Sin embargo, esta reducción puede ser mucho más grave si el ángulo del estrangulador es inferior a 120 grados. Consulte siempre la etiqueta del fabricante para conocer los límites de capacidad exactos.
R: A medida que disminuye el ángulo entre la pata del cabestrillo y el plano horizontal, la tensión sobre el cabestrillo aumenta exponencialmente. Un ángulo de 30 grados duplica efectivamente la tensión sobre el material sintético en comparación con un levantamiento vertical recto. Si no se calcula esta tensión adicional, es fácil que la carga exceda el límite de carga de trabajo de la eslinga.
R: Debe utilizar protectores de bordes diseñados, protectores de esquinas magnéticos o almohadillas de desgaste sintéticas de alta resistencia específicamente calificadas para aparejos. Los materiales como cartón, restos de alfombras o trapos finos no proporcionan una mitigación adecuada de la fricción y fallarán bajo carga, lo que provocará que la eslinga se rompa.
R: El equipo debe retirarse del servicio inmediatamente si faltan etiquetas de identificación o son ilegibles, hilos de advertencia de núcleo rojo visibles, cortes o enganches que exceden los límites del fabricante, puntadas de soporte de carga rotas, quemaduras ácidas o cáusticas, o cualquier signo de derretimiento y carbonización por exposición al calor.
