Eslinga de cinta plana frente a eslinga redonda: cómo elegir el tipo correcto

Seleccionar el equipo de elevación sintético correcto conlleva enormes riesgos operativos y de seguridad. No puede permitirse el lujo de adivinar al manipular cargas de varias toneladas. Elegir la eslinga incorrecta provoca directamente daños devastadores en la carga. Acelera la falla de los engranajes y crea graves riesgos de cumplimiento de seguridad. Las eslingas sintéticas ahora sirven como estándar de la industria para asegurar materiales sensibles. Superan fácilmente a las cadenas abrasivas o los cables rígidos en aplicaciones de elevación delicadas. Los operadores deben tomar cuidadosamente la decisión específica entre configuraciones planas y redondas. Este artículo analiza las diferencias estructurales exactas entre estos diseños populares. Exploramos la distribución de carga, la adaptabilidad del enganche y estándares de seguridad cruciales. Aprenderá exactamente cómo adaptar el perfil de eslinga adecuado a sus requisitos de carga específicos. Al final, podrá tomar decisiones de montaje confiables, seguras y eficientes. Garantiza que sus operaciones sigan siendo conformes y productivas.

Conclusiones clave

• Enfoque de la aplicación: Las eslingas de cinta plana proporcionan una superficie más amplia para la estabilidad de la carga y la protección de superficies frágiles; Las eslingas redondas ofrecen mayores capacidades de peso y una adaptabilidad superior para enganches estrangulados.
• Durabilidad versus protección: la cubierta exterior protectora de la categoría de eslingas redondas protege los hilos que soportan carga, mientras que las eslingas planas exponen sus correas estructurales directamente a la abrasión.
• Costo y vida útil: Las decisiones de adquisición deben sopesar los costos iniciales con la vida útil esperada según el entorno operativo (por ejemplo, exposición a los rayos UV, bordes afilados).
• Cumplimiento: Ambos tipos requieren un estricto cumplimiento de los estándares de inspección de la industria (por ejemplo, ASME B30.9 o EN 1492) y una retirada inmediata del servicio ante indicadores de desgaste específicos.

Diferencias estructurales centrales

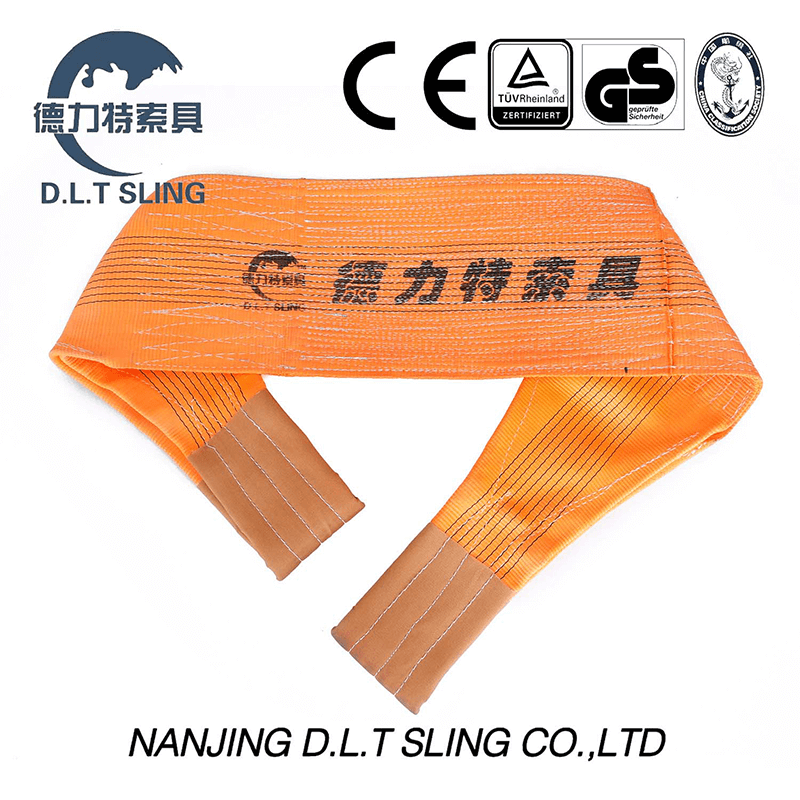

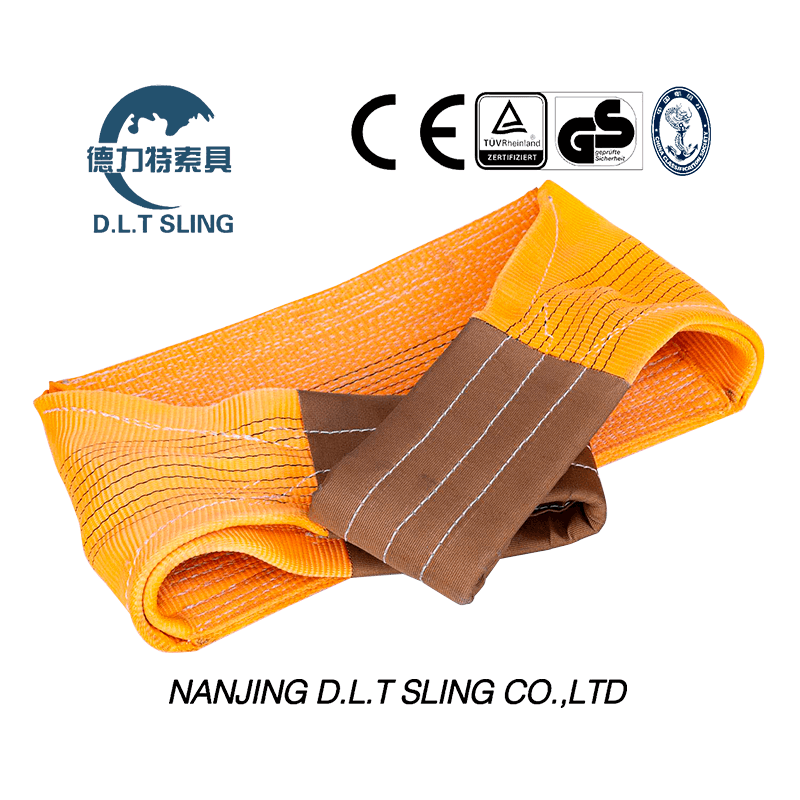

El perfil de eslinga de cinta plana

Los fabricantes construyen una eslinga de cinta plana de poliéster utilizando hilos sintéticos de tejido apretado. A menudo cuentan con ojos reforzados en cada extremo para una fácil conexión. Los instaladores se refieren a estos como diseños dúplex o simplex según el número de capas. Un cabestrillo simple utiliza una sola capa de cinta tejida. Un modelo dúplex presenta dos capas cosidas para duplicar la resistencia. La realidad mecánica de este diseño es muy sencilla. Toda la superficie tejida soporta directamente la tensión del peso de la carga.

Puede identificarlos fácilmente por su apariencia plana en forma de cinturón. Quedan completamente planos contra la superficie de carga. Los estándares de la industria dictan un estricto sistema de codificación de colores basado en el límite de carga de trabajo (WLL). Este sistema de colores universal ayuda a los instaladores a verificar la capacidad de un vistazo. Por ejemplo, un cinturón violeta siempre significa una capacidad de una tonelada. Un cinturón verde indica un límite de dos toneladas. El perfil plano proporciona una excelente cobertura de superficie pero expone las fibras que soportan la carga directamente al medio ambiente.

La categoría de cabestrillo redondo

La construcción de una eslinga redonda se diferencia fundamentalmente de la de las correas planas. Los fabricantes los construyen como un bucle sin fin de hilos sintéticos que soportan carga. A esta estructura interna del hilo la llamamos núcleo. Una chaqueta tubular tejida envuelve completamente este núcleo. Esta chaqueta exterior no soporta ninguna carga. Simplemente mantiene unidos los hilos y proporciona una fricción esencial. La realidad mecánica ofrece ventajas únicas. Los hilos del núcleo interno manejan el 100% de la tensión de elevación.

Reconocerá los productos de la categoría de eslingas redondas por su diseño de bucle suave, tubular y continuo. También siguen exactamente el mismo estándar de codificación de colores DIN EN 1492 que sus homólogos planos. La chaqueta exterior proporciona una primera línea de defensa contra la radiación UV y la fricción menor. Debido a que los hilos centrales permanecen sueltos dentro de la chaqueta, se extienden ligeramente cuando se comprimen. Esta construcción permite una flexibilidad excepcional en torno a formas extrañas.

Matriz de evaluación en paralelo

Los aparejadores deben evaluar cómo interactúa cada eslinga con la superficie de carga. Una eslinga ancha y plana evita que los bordes delicados se aplasten. El amplio perfil distribuye la presión uniformemente en una zona de contacto más grande. Por el contrario, las eslingas redondas tienden a amontonarse bajo una fuerte tensión. Forman un punto de presión más estrecho. Este agrupamiento puede dañar los bordes muy acabados o frágiles si se usa incorrectamente.

La adaptabilidad del enganche juega un papel importante en el aparejo diario. Ambos diseños funcionan bien en enganches verticales y de cesta. Sin embargo, la configuración redonda sobresale en enganches tipo estrangulador ajustados. El diseño tubular se agarra agresivamente y se adapta perfectamente a cargas cilíndricas. Las correas planas a veces pueden atascarse o doblarse de manera desigual cuando se aprietan con fuerza. Este plegado reduce su resistencia funcional.

Las limitaciones de capacidad de peso influyen en gran medida en la selección del equipo. Los fabricantes pueden escalar fácilmente el WLL de diseños redondos agregando más hilos internos. Habitualmente los especifican para ascensores industriales ultrapesados ​​que superan las 10 toneladas. Lograr una capacidad de 10 toneladas en un diseño plano requiere una correa extremadamente ancha y rígida. Finalmente, considere el control del estiramiento y la carga. Las variantes de poliéster en ambas categorías suelen estirarse alrededor del 3% a su capacidad nominal. Este estiramiento mínimo absorbe eficazmente las cargas de impacto repentinas. Evita rebotes severos de la carga durante operaciones de elevación rápidas.

A continuación se muestra un cuadro resumen que compara las principales métricas operativas.

Coincidencia de aplicaciones: ¿Qué eslinga para qué carga?

Seleccionar el perfil correcto requiere analizar la naturaleza exacta de su carga. Debe considerar la fragilidad de la superficie, el centro de gravedad y los espacios libres de elevación. La experiencia práctica demuestra que una combinación adecuada evita accidentes costosos.

Cuándo especificar un perfil plano:

1. Elevación de componentes de alto acabado: la amplia superficie de apoyo protege maquinaria, embarcaciones de fibra de vidrio y materiales arquitectónicos personalizados. No deja marcas de presión.
2. Cargas que requieren máxima estabilidad: El perfil plano resiste la rodadura. Previene la torsión rotacional no deseada durante largos levantamientos verticales.
3. Espacios libres inferiores reducidos: puede deslizar fácilmente una correa plana debajo de una carga en reposo. Los diseños redondos a menudo se enganchan o requieren más espacio libre.

Cuándo especificar un perfil redondo:

1. Cargas cilíndricas y agrupadas: las tuberías, los tubos de acero y los troncos en bruto requieren una sujeción muy segura. El diseño tubular muerde firmemente.
2. Elevadores industriales extremadamente pesados: Especifíquelos para cargas que excedan los anchos de banda estándar. Manejan transformadores de varias toneladas y maquinaria pesada sin esfuerzo.
3. Entornos que requieren puntos de desgaste desplazados: el diseño de bucle sin fin permite a los usuarios girar el punto de contacto antes de cada elevación. Esta simple rotación distribuye el desgaste de manera uniforme y extiende la vida útil del producto.

Realidades de seguridad, inspección y cumplimiento

Debe comprender la vulnerabilidad única y los patrones de desgaste de los materiales sintéticos. Las correas planas siguen siendo muy susceptibles a cortes en los bordes. La abrasión de la superficie degrada directamente las fibras que soportan la carga. También sufren una degradación localizada de los rayos UV si se dejan al aire libre. Las configuraciones redondas enfrentan diferentes amenazas. Los desgarros de la cubierta exponen el núcleo interno a la suciedad y la arena. Los hilos internos pueden herniarse a través de pequeños agujeros. Debido a que el núcleo permanece oculto, es necesario realizar inspecciones táctiles. Los aparejadores deben palpar en toda su longitud para detectar bultos ocultos o fibras internas rotas.

Los mandatos de protección perimetral se aplican estrictamente a ambas configuraciones. Debe utilizar protectores de bordes externos al manipular esquinas afiladas o abrasivas. Las fundas de desgaste estándar o las almohadillas magnéticas en las esquinas evitan cortes catastróficos bajo tensión. No ignores esta regla. Los multiplicadores de tensión en las esquinas afiladas cortarán el poliéster al instante.

Los estándares de la industria brindan una guía muy clara para la retirada del servicio. Organizaciones como OSHA y ASME hacen cumplir estrictamente el estándar B30.9. Debe retirar del servicio cualquier engranaje sintético inmediatamente después de descubrir indicadores de desgaste específicos. Una política de "tolerancia cero para los recortes" se aplica universalmente en todas las operaciones de manipulación modernas. No intente rescatar el equipo comprometido. Las correas cortadas, quemadas o degradadas químicamente deben destruirse para evitar su reutilización accidental.

Estrategia de adquisiciones

Los equipos de adquisiciones enfrentan decisiones críticas al equipar un equipo de aparejo. Debe analizar cuidadosamente el costo inicial frente a la frecuencia de reemplazo esperada. Las correas planas suelen parecer un poco más económicas con capacidades de peso más bajas. Funcionan perfectamente para tareas ligeras de almacén. Sin embargo, las configuraciones de bucle sin fin suelen durar más que ellas en entornos industriales pesados. La capacidad de rotar los puntos de desgaste evita fallas prematuras. Esta vida útil prolongada justifica fácilmente una inversión inicial ligeramente mayor.

La estandarización del inventario crea importantes ventajas operativas. Muchas instalaciones se benefician de la estandarización de modelos de bucle continuo para tareas generales de aparejo. Manejan diversas tareas diarias de manera eficiente. Luego podrá mantener un inventario mucho más pequeño y especializado de correas planas específicamente para la manipulación de productos frágiles. Este doble enfoque optimiza el espacio del almacén y simplifica la formación de los aparejadores.

Los criterios de evaluación de proveedores deben seguir siendo inflexibles. Preseleccionar proveedores en base a una estricta trazabilidad de fabricación. Deben proporcionar certificados de prueba oficiales para cada lote. Verificar su cumplimiento de las tolerancias de fabricación ISO y ASME. Además, dé prioridad a los proveedores que ofrecen longitudes personalizadas y fundas de desgaste especializadas. Un proveedor sólido actúa como socio técnico, no sólo como catálogo.

Conclusión

El marco de decisión para los equipos de elevación sintéticos depende en última instancia de sus demandas operativas específicas. Debe elegir correas tejidas anchas para obtener la máxima protección de la carga y cobertura de superficie. Se destacan en la estabilización de materiales frágiles. Por el contrario, debe elegir configuraciones de bucle tubular para aplicaciones de estrangulamiento de alta capacidad y servicio pesado. Su flexibilidad y agarre siguen siendo incomparables en entornos hostiles.

Su próximo paso requiere acción inmediata. Audite cuidadosamente sus aplicaciones de elevación actuales. Consulte las especificaciones de peso de su carga y los requisitos de fragilidad de la superficie. Finalmente, solicite una consulta técnica formal o una cotización a un proveedor de aparejos certificado. La evaluación proactiva de los equipos garantiza un lugar de trabajo más seguro y eficiente.

Preguntas frecuentes

P: ¿Puedo utilizar un cabestrillo de cinta plana y un cabestrillo redondo en el mismo levantamiento?

R: Por lo general, debes evitar mezclar diferentes tipos de eslingas sintéticas en un solo levantamiento. Presentan tasas de estiramiento ligeramente diferentes bajo alta tensión. Esta inconsistencia puede causar cambios de carga no deseados o una distribución desigual del peso. Priorice siempre las cargas equilibradas utilizando equipos adecuados para una seguridad óptima.

P: ¿Cómo leo el código de colores de las eslingas sintéticas?

R: Los fabricantes siguen el estándar de color universal DIN EN 1492. El violeta indica 1 tonelada, el verde 2 toneladas, el amarillo 3 toneladas y el gris 4 toneladas. El rojo significa 5 toneladas, el marrón 6 toneladas, el azul 8 toneladas y el naranja 10 toneladas o más.

P: ¿Las eslingas de cinta plana de poliéster son resistentes a los productos químicos?

R: El poliéster resiste relativamente bien la mayoría de los ácidos comunes. Sin embargo, sigue siendo muy vulnerable a los álcalis fuertes. Se degradará rápidamente al contacto. Si su entorno utiliza álcalis pesados, debe seleccionar alternativas de nailon o polipropileno. Consulte siempre las tablas de compatibilidad química antes de realizar montajes en entornos hostiles.

P: ¿Se puede reparar un cabestrillo redondo si la chaqueta exterior está rota?

R: Las estrictas normas de seguridad prohíben la reparación de chaquetas exteriores rotas. Una vez que la chaqueta que no soporta carga se rompe, los hilos internos del núcleo quedan expuestos a la suciedad, la abrasión y los daños causados ​​por los rayos UV. Debe retirar inmediatamente del servicio la unidad dañada, destruirla y reemplazarla por completo.
