La medición incorrecta de los equipos de elevación es una de las principales causas de cargas desequilibradas, fallas en los aparejos e incidentes críticos de seguridad. En el levantamiento de objetos pesados, la precisión no es opcional. Los equipos de adquisiciones y los profesionales de aparejos con frecuencia confunden la circunferencia de una eslinga con su longitud de trabajo efectiva (EWL). Pedir el tamaño incorrecto provoca tiempos de inactividad operativos, garantías anuladas y graves riesgos de cumplimiento de OSHA. Cuando los aparejadores asumen una longitud basada en la circunferencia en lugar de la medida adecuada entre rodamientos, la eslinga resultante suele ser el doble de larga de lo necesario. Esto crea cambios peligrosos en el centro de gravedad y compromete toda la operación de elevación. Esta guía establece la metodología estándar de la industria para medir equipos de elevación sintéticos, evaluar los límites de carga de trabajo (WLL) y especificar las configuraciones estándar o personalizadas correctas para sus operaciones de elevación. Al comprender las propiedades mecánicas de las fibras sintéticas y cumplir estrictos protocolos de medición, puede garantizar que su hardware de montaje funcione de forma segura en condiciones de carga máxima.
Medición de punta a punta: Una eslinga redonda siempre se mide por su longitud efectiva de trabajo (punto de apoyo a punto de apoyo cuando está colocada en posición plana), nunca por su circunferencia total.
Comprenda los ángulos de carga: la longitud de la eslinga determina directamente el ángulo de aparejo; las longitudes incorrectas alteran el factor de tensión, reduciendo significativamente el límite de carga de trabajo (WLL) real.
Haga coincidir el material con la aplicación: si bien una eslinga redonda de poliéster estándar cubre la mayoría de las aplicaciones industriales, los entornos extremos o geometrías de carga únicas requieren soluciones de eslinga redonda personalizadas diseñadas.
Priorice el cumplimiento: todas las mediciones y decisiones de adquisición posteriores deben alinearse con las normas ASME B30.9 y OSHA para eslingas sintéticas.

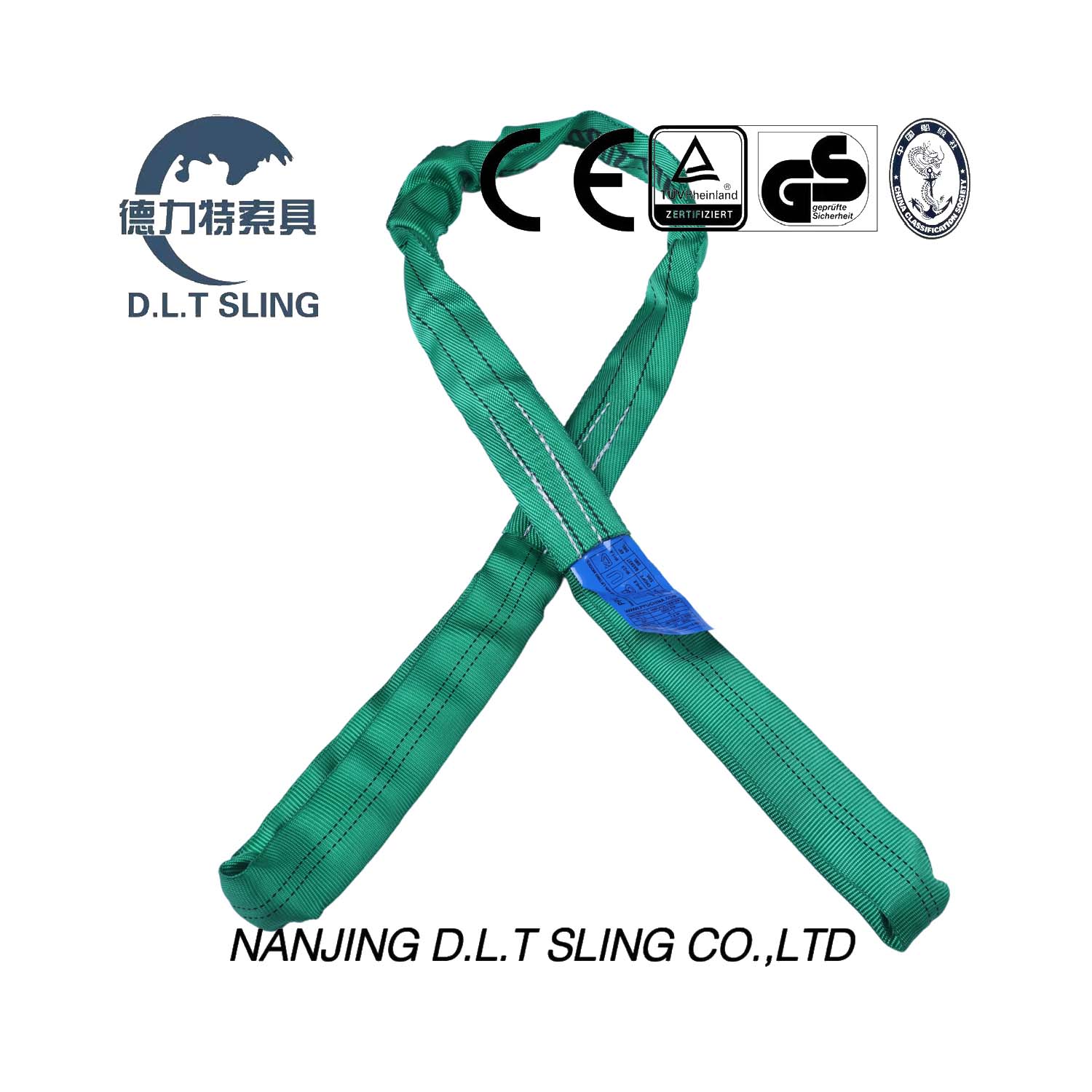

Antes de medir, los especificadores deben comprender cómo la construcción de la eslinga afecta su longitud bajo carga y su flexibilidad general. Una eslinga sintética se comporta de manera diferente que un cable metálico o una cadena de aleación. La geometría interna y las capas de protección externa dictan cómo el equipo se estira, maneja bordes afilados y distribuye el peso entre los puntos de apoyo. Necesita saber exactamente qué sucede dentro de la chaqueta cuando aplica tensión a la carga.

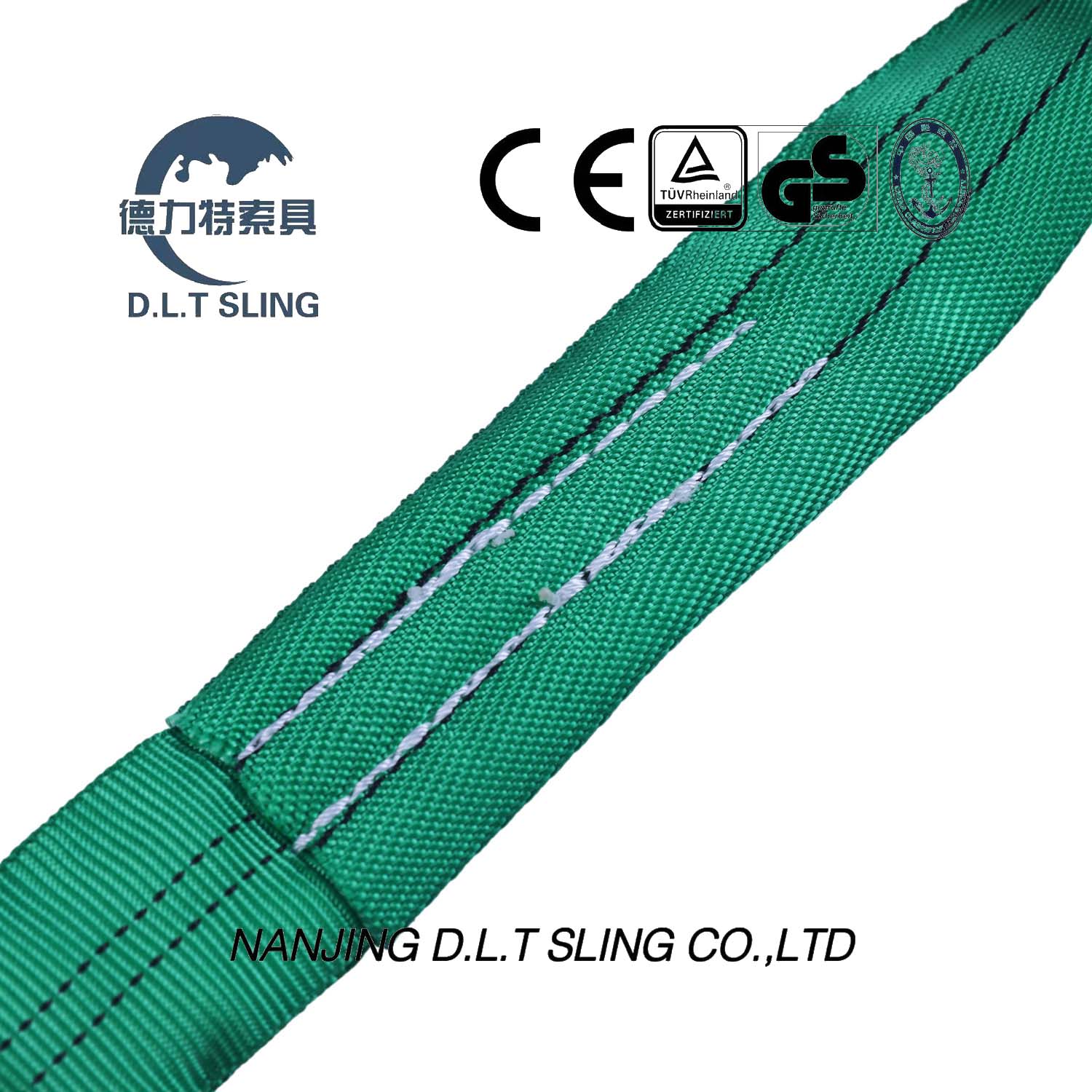

La fuerza de este equipo reside en su bucle continuo de hilos sintéticos que soportan carga. Estos hilos centrales se enrollan continuamente durante la fabricación para formar un haz sin fin, lo que proporciona una resistencia y flexibilidad excepcionales. Debido a que los hilos centrales son infinitos, la carga se distribuye uniformemente por todo el bucle. Rodeando este núcleo de carga hay una funda protectora tubular tejida. Esta chaqueta no soporta la carga. En cambio, dicta la resistencia al desgaste, proporciona protección UV y presenta un código de colores para indicar la capacidad. El movimiento independiente entre los hilos centrales y la cubierta exterior permite que la eslinga se ajuste firmemente a la carga, reduciendo los puntos de fricción localizados que causan desgaste prematuro.
Durante el proceso de fabricación, la tensión aplicada a los hilos centrales determina la longitud final en reposo del conjunto. Los fabricantes calibran esta tensión cuidadosamente para garantizar que el producto terminado cumpla con las tolerancias dimensionales exactas. Si los hilos centrales se enrollan demasiado flojos, la eslinga mostrará un estiramiento inicial excesivo cuando se cargue por primera vez. Si se enrolla demasiado, el cabestrillo pierde parte de su flexibilidad natural, lo que dificulta su manipulación en esquinas estrechas o a través de arcos de grilletes estrechos.
Una eslinga redonda de poliéster estándar presenta un factor de estiramiento muy bajo, generalmente alrededor del 3 % de su capacidad nominal. Este estiramiento mínimo es necesario para mantener el control de la carga y debe tenerse en cuenta en los cálculos de altura libre durante la fase de planificación del levantamiento. Al levantar maquinaria pesada en espacios reducidos, un alargamiento del 3% en una eslinga larga puede alterar significativamente el espacio libre entre la carga y el gancho de la grúa. Los aparejadores deben tener en cuenta este alargamiento dinámico para evitar impactos accidentales con estructuras aéreas.
El poliéster también ofrece una excelente resistencia a los químicos industriales comunes, particularmente a los ácidos suaves. Sin embargo, se degrada rápidamente cuando se expone a álcalis fuertes o temperaturas superiores a 194 grados Fahrenheit (90 grados Celsius). Comprender estas limitaciones de materiales le ayudará a determinar si una configuración de poliéster estándar sobrevivirá a las condiciones específicas de su sitio o si necesita actualizar a una mezcla de fibras más resistente.
Si bien ambos están hechos de materiales sintéticos, sus métodos de construcción y medición difieren enormemente. Un diseño de bucle continuo proporciona flexibilidad superior y protección de la carga en comparación con el diseño plano de múltiples capas de las eslingas de red sintética. Las eslingas de red plana se miden ojo a ojo o por longitud total. Por el contrario, las configuraciones de bucle sin fin siempre deben medirse planas de punta a punta, lo que se conoce como longitud de trabajo efectiva, en lugar de por circunferencia.
Debe elegir un diseño de bucle sin fin en lugar de una eslinga de red plana cuando necesite una flexibilidad superior, una protección de carga mejorada y capacidades de estrangulamiento altamente eficientes que agarren cargas cilíndricas o irregulares de forma segura. La camisa tubular de un bucle sin fin se desliza sobre los hilos centrales, permitiendo que los puntos de apoyo se desplacen durante cada elevación. Este desplazamiento distribuye el desgaste uniformemente a lo largo de toda la chaqueta, extendiendo significativamente la vida útil del equipo en comparación con una eslinga de red plana, que tiende a desgastarse en los puntos de apoyo fijos de sus ojales.
Característica | Eslinga redonda de poliéster | Eslinga de tela sintética |
|---|---|---|
Método de medición | Longitud de trabajo efectiva (punta a punta) | Ojo a ojo o longitud total |
Estructura de carga | Hilos centrales infinitos dentro de una chaqueta tubular | Cintas tejidas planas (de una o varias capas) |
Distribución de desgaste | La chaqueta gira y distribuye el desgaste uniformemente | Concentrados de desgaste en puntos de apoyo fijos (ojos) |
Flexibilidad | Extremadamente alto, se adapta a formas irregulares. | Moderado, mejor para superficies de apoyo planas |
Rendimiento del enganche de gargantilla | Excelente agarre, daño mínimo en los bordes | Bueno, pero los bordes pueden aplastarse bajo alta tensión. |
La precisión en la medición evita fallas catastróficas en los aparejos. El error más común en la adquisición es confundir la circunferencia total del bucle con la longitud de trabajo real requerida para el elevador. Debe capacitar a sus equipos para que hablen el mismo lenguaje dimensional que los fabricantes para evitar costosos errores en los pedidos.
La longitud de trabajo efectiva (EWL) se define como la distancia entre los puntos de apoyo (tirar a tirar) cuando la eslinga se tensa en línea recta. La relación matemática es absoluta: la circunferencia del bucle continuo es siempre exactamente el doble de la longitud efectiva de trabajo. Un error frecuente en la adquisición consiste en pedir un 'cabestrillo de 10 pies' esperando una circunferencia de 10 pies. Debido a que los fabricantes construyen según EWL, la eslinga redonda resultante tendrá una circunferencia de 20 pies, lo que la hará dos veces más larga de lo necesario para la aplicación.
Cuando una eslinga es demasiado larga, el bloque de la grúa debe elevarse más para liberar la carga del suelo. En instalaciones con techos bajos o altura de gancho limitada, esta longitud extra imposibilita el levantamiento. Por el contrario, si realiza un pedido según la circunferencia y recibe una eslinga que es demasiado corta, los ángulos de aparejo serán demasiado poco profundos, lo que aumentará drásticamente la tensión en las patas y potencialmente sobrecargará el equipo.
Para garantizar un tamaño preciso, siga este estricto protocolo de medición en el lugar de trabajo:
Retire el equipo de servicio y colóquelo sobre una superficie limpia y plana, libre de escombros, virutas metálicas afiladas o derrames químicos.
Tire del bucle para que quede plano y tenso para eliminar cualquier holgura, amontonamiento o torsión en la funda protectora exterior. Asegúrese de que los hilos del núcleo estén alineados directamente dentro de la funda.
Coloque una cinta métrica calibrada en el borde interior extremo de un extremo (el primer punto de apoyo).
Extienda la cinta en línea recta hasta el borde interior del extremo opuesto (el segundo punto de apoyo).
Registre esta medición de punta a punta. Esta es su longitud de trabajo efectiva (EWL).
Cuando el bucle sintético está permanentemente unido a eslabones maestros, grilletes o ganchos, los criterios de medición cambian ligeramente. Debe medir desde la superficie de carga del hardware en lugar de desde la punta sintética. La longitud de trabajo efectiva abarca todo el alcance del conjunto desde el punto de apoyo superior del eslabón maestro hasta el punto de apoyo inferior del gancho adjunto.
Si no se incluyen las dimensiones de los herrajes, se produce un alcance general más corto, lo que altera los ángulos de la eslinga y reduce la capacidad de elevación. Por ejemplo, si necesita un alcance total de 10 pies y solicita un bucle sintético de 10 pies, agregar un eslabón maestro de 1 pie y un gancho de 1 pie dará como resultado un alcance total de 12 pies. Debe restar las dimensiones del hardware del alcance total requerido para determinar el EWL correcto para la parte sintética del conjunto.
La longitud es sólo la mitad de la ecuación de adquisición. La longitud interactúa directamente con la capacidad de carga según el tipo de enganche específico utilizado durante el levantamiento. Comprender esta relación es fundamental para el cumplimiento de OSHA y la seguridad del sitio. No se pueden separar las medidas dimensionales de los cálculos de capacidad.
El límite de carga de trabajo (WLL) cambia drásticamente en los enganches verticales, de estrangulación y de cesta. Un enganche de canasta efectivamente duplica la capacidad vertical, suponiendo que las patas estén perfectamente verticales. Un enganche de estrangulamiento reduce la capacidad vertical en aproximadamente un 20% debido a la tensión concentrada en el punto de estrangulamiento. Los ángulos de las eslingas desempeñan un papel muy importante en estos cálculos cuando se utilizan bridas de varias patas o enganches de cesta en ángulo.
Una longitud más corta que la requerida crea un ángulo horizontal más amplio. A medida que el ángulo entre la carga y la eslinga disminuye desde 90 grados (vertical), la tensión en cada pata aumenta exponencialmente. Un ángulo horizontal de 30 grados duplica la tensión en la pata del cabestrillo en comparación con un levantamiento vertical. Si mide incorrectamente y usa un cabestrillo demasiado corto, podría exceder inadvertidamente el WLL simplemente porque el ángulo es demasiado severo.
Ángulo horizontal (grados) | Multiplicador de tensión (factor de ángulo de carga) | Efecto sobre la tensión del cabestrillo |
|---|---|---|
90° (Vertical) | 1.000 | La tensión es igual al peso de la carga por pierna. |
60° | 1.155 | La tensión aumenta en ~15% |
45° | 1.414 | La tensión aumenta en ~41% |
30° | 2.000 | La tensión se duplica (200%) |
Según la regla de ángulo intermedio de OSHA, los aparejadores deben seguir estrictas pautas de seguridad para ángulos intermedios que no figuran explícitamente en las tablas de carga estándar. Si falta su ángulo exacto, debe utilizar la clasificación para el siguiente ángulo inferior enumerado o consultar a un profesional calificado para calcular la carga nominal exacta en función de factores de diseño específicos. Nunca redondee a un ángulo mayor para justificar un levantamiento más pesado.
La industria utiliza un sistema universal de codificación de colores para identificar rápidamente las capacidades nominales verticales. Este sistema visual ayuda a los instaladores a tomar el equipo adecuado para el trabajo sin tener que leer la etiqueta de cada elevación. Los colores comunes incluyen morado, verde, amarillo, tostado y rojo, cada uno de los cuales corresponde a un tonelaje específico.
Color de la chaqueta | WLL vertical típica (libras) | WLL de gargantilla típica (libras) | Cesta típica WLL (libras) |
|---|---|---|---|
Púrpura | 2.600 | 2,100 | 5.200 |
Verde | 5.300 | 4.200 | 10.600 |
Amarillo | 8.400 | 6.700 | 16.800 |
Broncearse | 10.600 | 8.500 | 21.200 |
Red | 13.200 | 10.600 | 26.400 |
Sin embargo, debe advertir a sus equipos de montaje que no dependan únicamente del color. Las chaquetas se decoloran con el sol, se oscurecen con la grasa y las diferencias regionales entre los fabricantes pueden alterar la escala de colores. Una chaqueta verde descolorida puede parecer amarilla bajo una iluminación intensa. Siempre verifique la etiqueta de identificación del fabricante para verificar el límite de carga de trabajo exacto antes de ejecutar un levantamiento. Si la etiqueta falta o es ilegible, el equipo está muerto y debe ser destruido.
Evaluar cuándo son suficientes los productos disponibles en el mercado y cuándo se requieren soluciones de ingeniería es una competencia central de los gerentes de adquisiciones y seguridad. Los tamaños estándar funcionan para cargas simétricas, pero los ascensores industriales complejos exigen enfoques personalizados. Necesita saber cuándo rechazar los artículos estándar del catálogo y exigir una construcción especializada.
Las longitudes estándar suelen fallar cuando se trata de cargas asimétricas. Surgen escenarios que requieren longitudes no estándar cuando se deben mantener los requisitos exactos del centro de gravedad en levantamientos de múltiples patas. Si una carga es más pesada en un lado, usar patas de igual longitud hará que la carga se incline peligrosamente. Necesita longitudes precisas y diseñadas para garantizar que el gancho de la grúa permanezca perfectamente vertical sobre el centro de gravedad.
Las configuraciones estándar también se quedan cortas en entornos extremos. El poliéster estándar se funde a temperaturas relativamente bajas y ofrece una resistencia mínima a los bordes afilados de acero. Si levanta placas de acero en bruto u opera cerca de altos hornos, el equipo estándar fallará rápidamente, poniendo en riesgo a su personal.
Solicitar un cabestrillo redondo personalizado implica especificar longitudes exactas hasta la pulgada. También puede solicitar materiales de cubierta específicos, como fibras de aramida para ambientes con altas temperaturas o polietileno de alto rendimiento para una resistencia extrema a los cortes. Se pueden especificar hilos centrales de mayor capacidad para cargas ultrapesadas que superen las 100.000 libras.
Al especificar ingeniería personalizada, debe discutir las ventajas y desventajas de los plazos de entrega y las implicaciones de costos con su fabricante. La fabricación a medida requiere pruebas y certificaciones especializadas. No puede simplemente pedir una longitud personalizada y esperar que se envíe al día siguiente. Planifique sus ciclos de adquisición para adaptarse a las fases de ingeniería, fabricación y pruebas necesarias para los equipos de elevación personalizados.
Las fibras sintéticas son muy susceptibles al corte y la abrasión. Agregar fundas deslizantes, almohadillas de desgaste cosidas o protección de bordes de alta resistencia afecta el espesor general, la flexibilidad y el espacio libre del conjunto. Las mangas no alteran el EWL, pero deben tenerse en cuenta durante las fases de medición y pedido.
Debe asegurarse de que las almohadillas protectoras se puedan colocar correctamente sobre los puntos de contacto de carga previstos sin que se amontonen dentro del gancho de la grúa o del arco del grillete. Si una funda deslizante es demasiado larga, se atascará en los herrajes, evitando que el cabestrillo se asiente correctamente y creando una carga puntual peligrosa en los hilos del núcleo. Mida la distancia exacta entre los puntos de apoyo de la carga y especifique longitudes de manguito que cubran los bordes afilados sin interferir con los accesorios de montaje.
Adquirir el equipo adecuado sólo es eficaz si se implementa correctamente en el lugar de trabajo. Los equipos de aparejo deben seguir estrictos protocolos de inspección y aplicación para mantener los márgenes de seguridad. Incluso el equipo mejor diseñado fallará si se usa incorrectamente.
El uso de longitudes que no coinciden en una configuración de brida es un grave riesgo de implementación. Incluso una ligera diferencia de longitud provoca una distribución desigual de la carga, lo que provoca una sobrecarga peligrosa de una sola pierna. Si una pierna soporta el 80% de la carga porque es un poco más corta que las demás, se romperá, provocando una reacción en cadena catastrófica.
Otro riesgo común es no tener en cuenta el efecto de "agrupamiento" de la chaqueta en arcos de grilletes apretados o ganchos de grúa. Si el hardware es demasiado estrecho, las fibras sintéticas se aplastan entre sí, reduciendo la resistencia a la rotura y provocando un desgaste prematuro. La superficie de apoyo del herraje debe ser lo suficientemente ancha para permitir que las fibras sintéticas se extiendan y distribuyan la carga uniformemente.
Antes de solicitar un reemplazo directo, inspeccione minuciosamente el equipo antiguo para identificar la causa raíz de la falla. Busque exposición del hilo central a través de desgarros de la chaqueta, lo que indica abrasión o corte severo. Compruebe si hay quemaduras ácidas o químicas, derretimiento o carbonización por daños causados por el calor. Si la etiqueta de identificación es ilegible o falta, el equipo debe retirarse del servicio inmediatamente.
Analizar los daños en el equipo retirado le ayuda a determinar si necesita actualizar a chaquetas resistentes a cortes o agregar almohadillas de desgaste deslizantes al nuevo pedido. Si la chaqueta vieja está destrozada en los puntos de apoyo, sabrá que necesita una mejor protección de los bordes. Si la chaqueta se derrite, es necesario cambiar a fibras de aramida.
Evalúe a sus proveedores en función de su estricto cumplimiento de los requisitos de prueba y factores de diseño de ASME B30.9. Los equipos de elevación sintéticos normalmente requieren un factor de diseño de 5:1. Enfatice la importancia de solicitar pruebas de carga de prueba y certificación serializada, especialmente para ensamblajes de alta capacidad o diseñados a medida.
Los proveedores confiables brindan trazabilidad total de sus fibras sintéticas y procesos de fabricación. Deberían poder proporcionar certificados de prueba que muestren la resistencia exacta a la rotura del lote de hilo utilizado para construir su equipo. No compre equipos de elevación de fuentes o proveedores no verificados que no puedan presentar documentación de prueba legítima.
La medición precisa depende completamente de la métrica de longitud efectiva de trabajo (EWL). Las mediciones de circunferencia deben descartarse del lenguaje de adquisiciones para evitar errores críticos de aparejo. Al reemplazar o especificar nuevos equipos de elevación, dé prioridad a los proveedores que proporcionen tablas de carga claras, factores de diseño transparentes y capacidades de fabricación personalizadas para ascensores complejos.
Tome las siguientes medidas para asegurar sus operaciones de elevación:
Audite el hardware de montaje actual para eliminar cualquier elemento con etiquetas de identificación ilegibles o faltantes.
Estandarice los protocolos de medición internos para utilizar exclusivamente la longitud de trabajo efectiva (EWL).
Consulte con un ingeniero de aparejos calificado o un fabricante para verificar los ángulos de la eslinga y los requisitos de WLL antes de emitir órdenes de compra para conjuntos de múltiples patas.
Implementar políticas obligatorias de protección de bordes para todas las aplicaciones de elevación sintéticas que involucren geometrías de carga afiladas o abrasivas.
R: No. Las eslingas redondas se miden por su longitud de trabajo efectiva (EWL), que es la distancia de punta a punta cuando se colocan en posición horizontal. La circunferencia es el doble del EWL.
R: Mientras que las eslingas de red plana se miden de tracción a tracción (ojo a ojo) o de longitud total, una eslinga redonda de poliéster siempre debe medirse plana de punta a punta (EWL). Además, las eslingas redondas presentan un diseño de bucle continuo que las hace mucho más flexibles que las eslingas de red plana.
R: EWL es la distancia exacta entre los dos puntos de apoyo (los puntos donde la eslinga hace contacto con el gancho, el grillete o la carga) cuando la eslinga se tensa.
R: La longitud determina el ángulo de la eslinga cuando se usa en enganches de múltiples patas o de canasta. Las eslingas más cortas crean ángulos horizontales más amplios, lo que aumenta el factor de tensión y reduce la capacidad de elevación general.
R: Según las pautas de OSHA, si el ángulo de montaje exacto no se muestra en la tabla de carga del fabricante, debe usar la clasificación para el siguiente ángulo inferior enumerado o consultar a una persona calificada para calcular la carga nominal.
R: Sí, una eslinga redonda de poliéster estándar se estirará aproximadamente un 3 % en su límite máximo de carga de trabajo nominal. Esto debe tenerse en cuenta en los cálculos del espacio libre.
R: Una eslinga redonda personalizada es necesaria cuando las longitudes estándar no pueden alcanzar el ángulo requerido de la eslinga, cuando se levantan cargas con un centro de gravedad asimétrico, cuando se requieren fundas deslizantes protectoras especiales o cuando se opera en temperaturas extremas que requieren fibras de aramida especializadas o de alto rendimiento.
