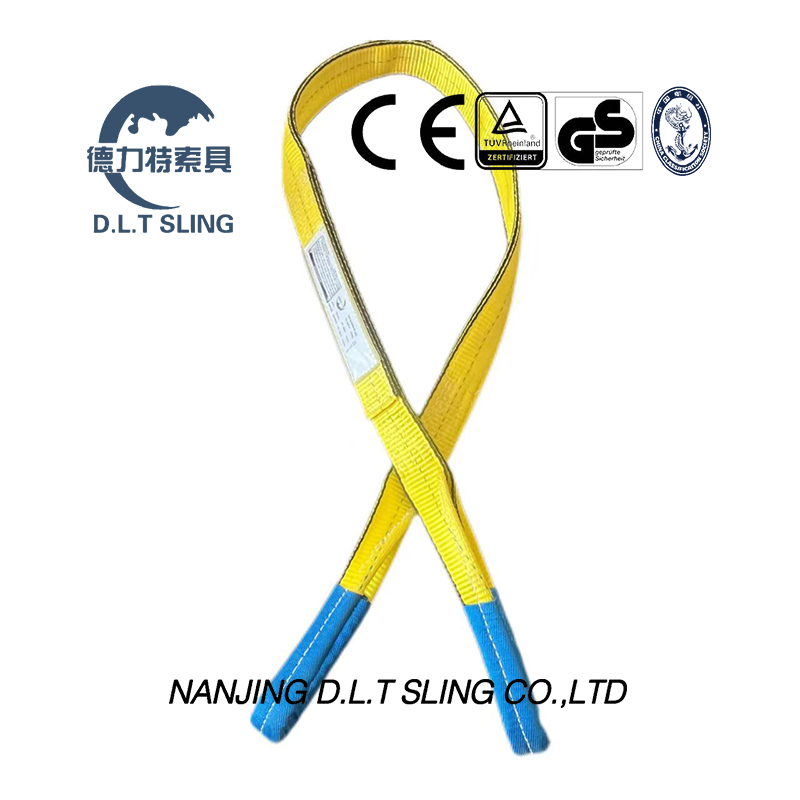

Calcular mal las capacidades de aparejo es una causa principal de caídas de carga catastróficas, daños a los equipos e incidentes fatales en el lugar de trabajo. La capacidad nominal de una eslinga nunca es un número estático. Los planificadores de aparejos y los gerentes de seguridad deben tener en cuenta las variables que alteran drásticamente la capacidad efectiva, incluidos los tipos de enganche, los ángulos de las eslingas, el centro de gravedad y la degradación del material. Depender únicamente de la etiqueta base del fabricante sin calcular la dinámica de elevación exacta genera graves riesgos operativos y de responsabilidad.
Para garantizar levantamientos seguros, conformes y eficientes, los operadores deben dominar las fórmulas para calcular las reducciones del límite de carga de trabajo (WLL) y comprender cómo especificar la eslinga de elevación correcta para geometrías de carga complejas. Una planificación adecuada previene fallas en el aparejo, mantiene las operaciones en marcha sin problemas y protege a su equipo en el lugar de trabajo.
Los ángulos del cabestrillo dictan la tensión: a medida que disminuye el ángulo entre la pata del cabestrillo y el plano horizontal, la tensión en cada pata aumenta exponencialmente. Los ángulos inferiores a 30 grados generalmente están prohibidos debido a tensiones extremas.
Los multiplicadores de enganche alteran la WLL: la capacidad base de una eslinga cambia según la aplicación; Los enganches de cesta pueden duplicar la capacidad (a 90 grados), mientras que los enganches de estrangulación suelen reducirla en un mínimo de un 20%.
El cumplimiento no es negociable: la especificación de una eslinga de elevación certificada ASME garantiza que el hardware cumpla con el factor de diseño requerido de 5:1 (o 4:1 para la cadena), lo que proporciona una base verificable para todos los cálculos.
Las fuerzas dinámicas invalidan las matemáticas estáticas: las cargas de impacto, la resistencia al viento y las cargas descentradas requieren amortiguadores de capacidad adicionales más allá de los cálculos de peso estático estándar.
El límite de carga de trabajo (WLL) y la resistencia mínima a la rotura (MBS) representan dos métricas muy diferentes en la industria del aparejo. WLL es la carga operativa máxima permitida en condiciones estáticas normales. MBS es el punto exacto de falla catastrófica durante las pruebas destructivas en las instalaciones de fabricación. Debe basar todos los cálculos de montaje en campo estrictamente en el WLL. Confundir estos dos números resultará en fallas inmediatas del equipo y graves riesgos de seguridad en el lugar de trabajo.
El factor de diseño, a menudo llamado factor de seguridad, proporciona un amortiguador incorporado para el equipo. Los estándares de la industria dictan una proporción de 5:1 para eslingas de cable sintético y de alambre. Las eslingas de cadena de aleación requieren una proporción de 4:1. Esto significa que un cabestrillo sintético con una capacidad de carga máxima de 2000 libras en realidad se rompió a 10,000 libras durante la prueba. Los operadores nunca deben utilizar el factor de diseño para justificar la sobrecarga de una eslinga. Este amortiguador existe únicamente para absorber fuerzas dinámicas imprevistas, degradación menor del material y errores leves de cálculo, no para aumentar su capacidad de elevación.
La verificación de la etiqueta de referencia es el punto de partida para cualquier elevación. Cada pieza de hardware de montaje debe tener una etiqueta de identificación legible fijada por el fabricante. Esta etiqueta detalla el WLL base para configuraciones verticales, de estrangulamiento y de cesta. Si la etiqueta falta, está rota o es ilegible, retire el equipo del servicio inmediatamente. No se puede calcular la capacidad sin una línea de base verificada. El personal de campo debe inspeccionar estas etiquetas antes de cada turno, asegurándose de que las capacidades indicadas se alineen con los pesos de elevación planificados.
Comprender la carga en sí es tan importante como comprender el mecanismo de aparejo. Necesita pesos precisos, no estimaciones. Consulte los manifiestos de envío, los dibujos de ingeniería o utilice una celda de carga en línea para verificar el peso exacto del objeto. Una vez que tenga el peso real y el WLL verificado de la etiqueta, puede comenzar a aplicar las reducciones matemáticas necesarias según su configuración de aparejo específica.
La forma en que se fija el aparejo a la carga cambia fundamentalmente su capacidad. Debe aplicar el multiplicador de enganche correcto a la WLL base para determinar la capacidad real para ese levantamiento específico. No ajustar el tipo de enganche es un error común que provoca una sobrecarga del equipo.
Un enganche vertical proporciona un cálculo de carga directo. La eslinga soporta el peso exacto de la carga y cuelga directamente desde el gancho de la grúa hasta el punto de fijación. Esta configuración utiliza un multiplicador de 1,0x, lo que significa que la capacidad es igual al WLL vertical etiquetado. Sin embargo, los enganches verticales ofrecen un control deficiente de la rotación de la carga. Les cuesta gestionar cargas con un centro de gravedad desviado. Si la carga se desplaza o gira, un único enganche vertical proporciona estabilización cero, lo que lo hace inadecuado para materiales sueltos o cargas largas y desequilibradas.
Un enganche tipo estrangulador reduce la capacidad en un mínimo del 20%. El punto de tensión donde el material se muerde a sí mismo crea fricción y tensión estructural. Multiplicas la WLL vertical por 0,8 para encontrar la capacidad del estrangulador. Este enganche es excelente para sujetar cargas cilíndricas como tuberías o madera, pero la reducción de capacidad debe tenerse en cuenta en el plan de elevación.
El ángulo de estrangulamiento exige reducciones adicionales. Si el ángulo del estrangulador cae por debajo de los 120 grados, la capacidad disminuye significativamente. Aquí se aplican los factores de reducción ASME B30.9. Un ángulo de 120 grados o más retiene el 80% de la WLL. Los ángulos entre 90 y 119 grados caen al 74%. Los ángulos entre 60 y 89 grados caen al 60%. Mida siempre el ángulo del estrangulador antes de levantar. Si se está ahogando con un paquete pequeño, es probable que esté operando a una capacidad muy reducida.
Un enganche de cesta distribuye la carga entre dos patas de una sola pieza de aparejo. Esta configuración puede duplicar la capacidad vertical. Sin embargo, este multiplicador de 2,0x sólo se aplica si las patas están perfectamente verticales a 90 grados con respecto a la carga. A medida que se amplía el ángulo entre las piernas, la capacidad de la canasta disminuye matemáticamente. Debes calcular el ángulo resultante para determinar la capacidad real. Los enganches de cesta son ideales para acunar cargas, pero requieren que la carga esté perfectamente equilibrada para evitar que se salga de la cesta abierta.
Tipo de enganche | Multiplicador estándar | Aplicación primaria | Limitación clave |
|---|---|---|---|
Vertical | 1,0x | Elevación aérea directa con puntos de elevación diseñados. | Sin control rotacional; pobre para cargas desequilibradas. |
Gargantilla (120°+) | 0,8x | Agarrar haces, tuberías o madera suelta. | Reduce la capacidad base en al menos un 20%. |
Cesta (90°) | 2.0x | Acunando cargas grandes y equilibradas. | La carga puede deslizarse hacia afuera si no está perfectamente equilibrada. |
Los ángulos de montaje alteran drásticamente la tensión del hardware. Una carga de 10,000 libras levantada mediante una configuración de dos patas no simplemente ejerce 5,000 libras de tensión en cada pierna si se coloca en ángulo. A medida que el ángulo con la horizontal disminuye, la tensión aumenta exponencialmente. Este es el concepto más incomprendido en el aparejo de campo y la principal causa de aparejos rotos.
La tensión en cada pierna se calcula utilizando el factor de ángulo de carga (LAF). La fórmula es: Tensión = (Peso de carga / Número de patas) x Factor de ángulo de carga. El LAF se calcula mediante trigonometría simple. Divida la longitud del aparejo (L) por la altura desde la carga hasta el gancho (H). Esto le proporciona el multiplicador necesario para encontrar la tensión real. Por ejemplo, si su aparejo tiene 10 pies de largo y la altura desde la carga hasta el gancho es de 8 pies, su LAF es 1,25.
El uso de multiplicadores de ángulos estándar acelera los cálculos de campo. Memorice estos valores LAF comunes para garantizar evaluaciones de aparejo rápidas y precisas. A 60 grados, el LAF es 1,154. A 45 grados, el LAF es 1,414. A 30 grados, el LAF es de 2.000. Si levanta una carga de 10 000 lb con dos piernas en un ángulo de 30 grados, cada pierna experimenta 10 000 lb de tensión. Ha duplicado efectivamente la carga sobre el engranaje simplemente usando un ángulo poco profundo.
Las normas de aparejo desaconsejan encarecidamente ángulos inferiores a 30 grados con respecto a la horizontal. A 30 grados, la tensión es igual al peso total de la carga en cada pierna. Caer por debajo de este ángulo crea una tensión extrema que fácilmente excede el WLL, lo que lleva a una falla catastrófica. Si su plan de elevación requiere un ángulo inferior a 30 grados, debe rediseñar el levantamiento. Utilice una barra separadora o un aparejo más largo para aumentar el ángulo y reducir la tensión.
No asuma que una configuración de 4 patas comparte la carga por igual entre todas las piernas. Debido a la rigidez de la carga y a pequeñas variaciones de longitud, a menudo sólo dos patas soportan el peso real. Los otros dos simplemente equilibran la carga. Calcule siempre el WLL seguro utilizando el principio de seguridad "diseño para dos piernas". Trate las configuraciones de 3 y 4 patas como si solo dos de ellas soportaran la tensión. Esto garantiza que tendrá la capacidad adecuada incluso si la carga se desplaza y el peso se transfiere de manera desigual.
Veamos un cálculo práctico de campo para determinar la capacidad requerida para un ascensor específico.
Determine el peso total de la carga. Para este ejemplo, la carga pesa 12.000 libras.
Divida el peso total por el número de patas de carga. Estamos utilizando una configuración de 2 patas, por lo que el peso base por pierna es de 6000 libras.
Determine el ángulo de aparejo con respecto a la horizontal. Medimos el ángulo a 45 grados.
Encuentre el factor de ángulo de carga (LAF) para 45 grados, que es 1,414.
Multiplique el peso base por pierna por el LAF. 6000 lbs x 1,414 = 8,484 lbs de tensión por pierna.
Seleccione hardware de montaje con una capacidad de carga vertical de al menos 8484 libras por pata para ejecutar el levantamiento de forma segura.
Los diferentes materiales se comportan de manera diferente bajo carga. Debe ajustar sus cálculos en función de las propiedades específicas de su equipo de aparejo. Lo que funciona con cadenas de acero no necesariamente funcionará con fibras sintéticas.

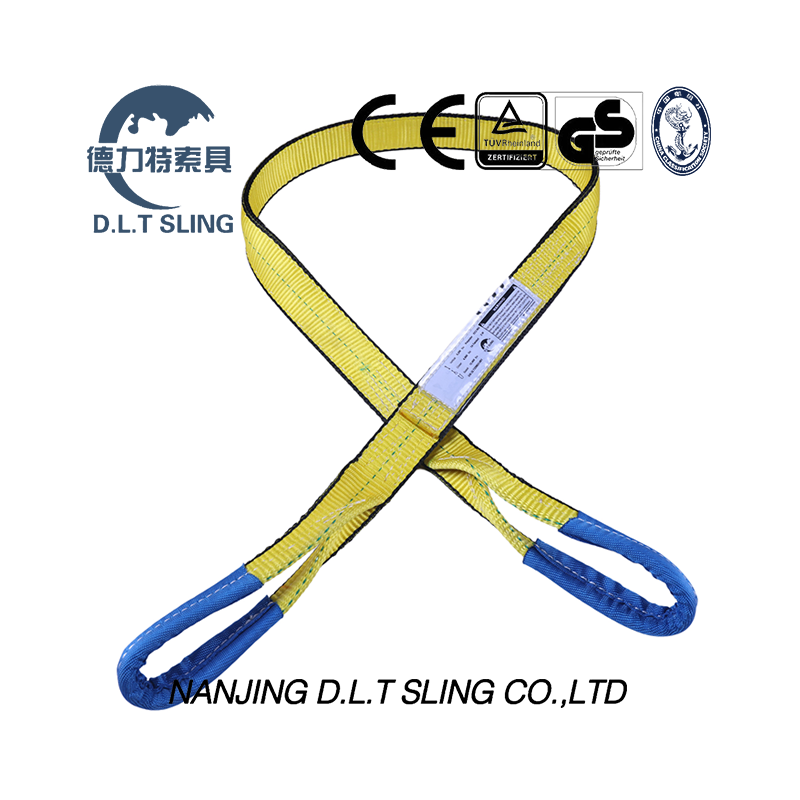

Los materiales sintéticos como el nailon y el poliéster se estiran bajo carga. El nailon puede estirarse hasta un 10% en su WLL. Este estiramiento altera el ángulo de aparejo durante el levantamiento. A medida que el material se estira, el ángulo se aplana y la tensión aumenta. Debe controlar la elevación y volver a calcular si el ángulo cambia significativamente. Cuando utilice una eslinga de correas de servicio pesado , tenga en cuenta este estiramiento en sus cálculos iniciales de espacio libre para garantizar que la carga supere cualquier obstáculo.
La degradación ambiental también reduce la WLL efectiva incluso antes de que el equipo se adhiera a una carga. La exposición a los rayos UV, el contacto químico y la penetración de suciedad debilitan las fibras sintéticas con el tiempo. Los umbrales de temperatura son estrictos. No exceda los 90 °C (194 °F) para nailon o poliéster estándar. El calor intenso derrite las fibras y destruye la capacidad al instante. Si trabaja cerca de operaciones de soldadura o maquinaria caliente, debe utilizar materiales resistentes al calor o cambiar a cable metálico.
La capacidad del cable depende en gran medida de la relación D/d. Ésta es la relación entre el diámetro de la carga (D) y el diámetro del cable (d). Doblar un cable alrededor de un grillete pequeño o un borde de carga afilado provoca fatiga por flexión. Una curva cerrada reduce drásticamente la WLL. Utilice siempre el tamaño adecuado para mantener una relación D/d segura. Si debe estrangular un cable alrededor de una tubería pequeña, debe aplicar un factor de reducción a sus cálculos de capacidad.
La asimetría de la cadena complica los cálculos. Cuando se utilizan configuraciones de cadena ajustables para cargas descentradas, las longitudes y los ángulos de las patas difieren. Debes calcular la tensión de cada pierna individualmente en función de su ángulo específico y su distancia al centro de gravedad. La cadena es increíblemente duradera y soporta bien las altas temperaturas, pero es pesada e implacable. No se estira como los sintéticos, por lo que las cargas de choque se transfieren directamente al gancho de la grúa y a los puntos de fijación de la carga.
Los marcos regulatorios rigen la fabricación, las pruebas y las calificaciones de capacidad. ASME B30.9 y OSHA 1910.184 describen requisitos estrictos para operaciones de aparejo seguras. Ignorar estos estándares expone a su sitio a severas multas y accidentes catastróficos.
La especificación de una eslinga de elevación certificada ASME garantiza el cumplimiento. Estos productos se someten a rigurosas pruebas en las instalaciones de fabricación. Los fabricantes los prueban al 200 % de su WLL antes de su implementación. Esto verifica la integridad estructural del material y sus empalmes. Cuando compra equipo compatible, recibe un certificado de prueba que sirve como documentación legal de la capacidad básica del equipo.
Los cálculos deben extenderse a todo el hardware del sistema. Los grilletes, eslabones maestros y anillos de elevación deben estar alineados con la tensión calculada. Asegúrese de que ningún subcomponente sea el eslabón más débil. Si su aparejo tiene una capacidad de 10,000 libras pero lo conecta a la carga con un grillete de 5,000 libras, su capacidad máxima es de solo 5,000 libras. Mantenga estrictos registros de adquisiciones y registros de inspección. Utilice tablas de carga proporcionadas específicamente por el fabricante para verificar sus cálculos en el campo.
Las inspecciones visuales diarias son obligatorias según las regulaciones de OSHA. Antes de cada turno, los aparejadores deben verificar si hay cortes, abrasiones, daños por calor y herrajes deformados. Si se encuentra algún defecto, el equipo debe retirarse de servicio y destruirse para evitar un uso accidental. No se puede calcular una capacidad segura para equipos dañados. El WLL de la etiqueta solo se aplica a equipos en perfectas condiciones.
Incluso las matemáticas perfectas fallan si se ignoran las realidades de campo. Aborde estos riesgos comunes para mantener operaciones de elevación seguras y proteger a su personal.
Los errores de cálculo del centro de gravedad (CoG) provocan accidentes graves. Suponer una distribución de carga simétrica es peligroso. Si el CoG está desplazado, el tramo más cercano al CoG soporta una cantidad desproporcionada de tensión. Utilice fórmulas CoG para calcular la distribución de carga desigual en función de la distancia desde el punto de equilibrio. Realice siempre un levantamiento de prueba, elevando la carga a solo unos centímetros del suelo para verificar el equilibrio antes de realizar el levantamiento completo.
La carga dinámica supera instantáneamente el WLL calculado. Las aceleraciones rápidas, las paradas repentinas o los tirones de la grúa multiplican el peso estático de la carga. Tenga en cuenta un margen de carga dinámica al planificar el levantamiento. Utilice técnicas de elevación suaves para minimizar las cargas de impacto. Indique a los operadores de grúas que entren lentamente en el elevador, aflojando la tensión lentamente antes de aplicar toda la potencia.
Las fallas de protección perimetral omiten por completo los cálculos de capacidad. Los bordes afilados cortan fibras sintéticas y retuercen el cable. Esto provoca una falla estructural inmediata independientemente del WLL. Exigir el uso de protección de bordes diseñada para el material específico en cada elevación. Cartón o trapos no son aceptables como protección de bordes. Utilice protectores de esquinas magnéticos o fundas resistentes diseñadas específicamente para evitar que la carga corte el aparejo.
Calcular la capacidad requiere determinar el peso de la carga, identificar el centro de gravedad, aplicar el multiplicador de enganche y tener en cuenta el ángulo exacto de aparejo. Saltarse cualquiera de estos pasos compromete la seguridad de toda la operación.
Audite su hardware de montaje actual de inmediato para garantizar que todas las etiquetas de identificación sean legibles y cumplan con los estándares ASME.
Implemente hojas de cálculo de carga obligatorias para todos los ascensores para estandarizar los protocolos de seguridad en su sitio.
Seleccione los herrajes basándose en la tensión máxima calculada en el ángulo de montaje más bajo previsto, en lugar de solo en el peso estático de la carga.
Capacite a todos los aparejadores sobre los estándares ASME B30.9 para asegurarse de que comprendan la física de los ángulos y los multiplicadores de enganche.
Exigir el uso de protección de bordes diseñada en todos los levantamientos que involucren bordes de carga afilados o abrasivos.
R: Divida el peso total de la carga entre dos. Luego, multiplique ese número por el factor de ángulo de carga (LAF) para el ángulo de montaje específico. El LAF se calcula dividiendo la longitud de la eslinga por la altura desde la carga hasta el gancho.
R: El factor de diseño estándar de la industria para correas sintéticas es 5:1. Esto significa que la resistencia mínima a la rotura es cinco veces mayor que la carga límite de trabajo indicada. Nunca utilice este factor para sobrecargar intencionalmente el equipo.
R: Un enganche estrangulador estándar reduce la capacidad vertical de la base en un mínimo de un 20 %. Si el ángulo del estrangulador cae por debajo de 120 grados, la capacidad se reduce aún más según los estándares ASME B30.9.
R: A medida que el ángulo entre la pierna y el plano horizontal se aplana, aumenta la fuerza horizontal que separa las piernas. Esta fuerza horizontal agregada se combina con la fuerza de elevación vertical, aumentando exponencialmente la tensión total.
R: Las normas OSHA y ASME exigen la retirada inmediata del servicio. No puede utilizar de forma legal o segura hardware de aparejo sin una etiqueta legible del fabricante que detalla sus límites de carga de trabajo para varios enganches.
R: Debe calcular la capacidad como si solo dos patas soportaran toda la carga. Debido a la rigidez de la carga y a variaciones menores de longitud, no es seguro asumir que las cuatro patas compartirán el peso por igual.
