El aparejo y el manejo de materiales representan fases operativas críticas donde la falla del equipo conlleva graves consecuencias financieras, regulatorias y de seguridad. Los gerentes de adquisiciones y los ingenieros de aparejos enfrentan constantemente el desafío de equilibrar la protección de la carga, el peso del equipo y los peligros ambientales con las limitaciones inherentes de los cables de acero tradicionales o las eslingas de cadena. Las cadenas de acero pesadas pueden aplastar los productos terminados, mientras que los cables metálicos a menudo sucumben a la corrosión del agua salada o provocan chispas peligrosas en atmósferas explosivas.
Las soluciones de elevación sintéticas cierran esta brecha. Una eslinga de cinta es un dispositivo de elevación flexible y de alta ingeniería que se utiliza principalmente para izar, remolcar y asegurar cargas pesadas mientras protege las superficies delicadas contra daños. Esta guía evalúa las aplicaciones técnicas, las especificaciones de materiales y los estándares de cumplimiento relacionados con los equipos de elevación sintéticos. Al comprender las capacidades y limitaciones exactas de estas herramientas, puede tomar decisiones de adquisición informadas que prioricen la seguridad del sitio, protejan cargas útiles valiosas y optimicen las operaciones de aparejo diarias.
Función principal: Las eslingas de cinta están diseñadas para levantar, remolcar y asegurar cargas pesadas donde son obligatorias la protección de la superficie, la flexibilidad y una alta relación resistencia-peso.
Variaciones de configuración: la selección depende en gran medida de la geometría de la carga, con opciones que van desde la eslinga de cinta plana para una amplia distribución de la carga hasta la eslinga de cinta sin fin para una resistencia al desgaste rotacional.
Compensaciones del material: El poliéster ofrece baja elasticidad y resistencia a los ácidos, mientras que el nailon proporciona absorción de impactos, pero pierde capacidad cuando está mojado y es vulnerable a una degradación química específica.
Cumplimiento y seguridad: una adquisición precisa requiere hacer coincidir los sistemas de franjas y codificación de colores del límite de carga de trabajo (WLL) con el método de enganche previsto (vertical, estrangulador o cesta) e implementar protocolos estrictos de protección de bordes.
Los equipos de elevación tradicionales, como las cadenas de grado 80 y los cables de acero de alta resistencia, a menudo no cumplen con los criterios de éxito de integridad de la carga y ergonomía del manipulador. Cuando los escenarios operativos exigen un tacto más suave, equipos más livianos o una resistencia ambiental específica, las eslingas sintéticas se convierten en la opción obligatoria. Definir los parámetros exactos de la aplicación garantiza que implementará la herramienta adecuada para el ascensor específico.
El levantamiento de piezas mecanizadas, componentes pintados, estructuras de fibra de vidrio o materiales arquitectónicos terminados requiere un contacto con una superficie blanda. Las cadenas de acero y los cables metálicos ejercen puntos de presión concentrados que fácilmente rayan, rasgan o aplastan cargas útiles delicadas. Una eslinga sintética se adapta a la forma de la carga, distribuyendo la fuerza de elevación sobre una superficie más amplia.
Esta amplia distribución evita daños localizados. Por ejemplo, al izar el casco de un yate recién pintado o una turbina aeroespacial mecanizada con precisión, las suaves fibras sintéticas se agarran a la superficie de forma segura sin desgastar el acabado. La flexibilidad del material garantiza que la eslinga se ajuste firmemente alrededor de formas irregulares, lo que proporciona un control de carga superior y al mismo tiempo mantiene la condición impecable de la carga útil. Esto lo vemos frecuentemente en la manipulación de elementos prefabricados de hormigón, donde cadenas de acero afiladas destrozarían los bordes decorativos de los paneles arquitectónicos.
Los equipos de aparejo sintético ofrecen ventajas ergonómicas que impactan directamente en la eficiencia y seguridad de la tripulación. Estas eslingas proporcionan límites de carga de trabajo (WLL) comparables a las alternativas de acero con una fracción del peso. Una cadena de elevación capaz de levantar 10 toneladas requiere de mucho personal o maquinaria auxiliar solo para colocarla en el gancho de la grúa. Un solo instalador puede transportar e instalar un equivalente sintético.
Esta drástica reducción de peso minimiza la fatiga del manipulador y reduce el riesgo de lesiones musculoesqueléticas en el lugar de trabajo. Además, un equipo más ligero reduce los costes de transporte y acelera significativamente los tiempos de instalación y desmontaje. Cuando los equipos de aparejo pueden moverse más rápido y con mayor seguridad, aumenta la productividad operativa general. En sitios de construcción de gran altura, los operadores y aparejadores de grúas torre ahorran horas cada semana simplemente maniobrando equipos sintéticos más livianos en lugar de arrastrar pesados bloques de cadenas a través de plataformas de concreto.
Las atmósferas explosivas exigen protocolos de seguridad especializados. En plantas petroquímicas, refinerías de petróleo, silos de granos e instalaciones de procesamiento de productos químicos, una sola chispa puede desencadenar un evento catastrófico. Los componentes metálicos del aparejo que chocan entre sí o contra estructuras de acero presentan un grave riesgo de ignición. Los materiales sintéticos eliminan por completo este riesgo de chispas.
Además, las áreas de servicios públicos de alto voltaje requieren soluciones de elevación no conductoras. Al izar transformadores, postes de servicios públicos o trabajar cerca de líneas eléctricas energizadas, las propiedades dieléctricas de las fibras sintéticas secas proporcionan una capa crítica de aislamiento. Esto protege al personal de aparejo de electrocución accidental, lo que convierte a las opciones sintéticas en la especificación estándar para proyectos de infraestructura eléctrica.
El diseño estructural de una eslinga de elevación dicta su aplicación específica. Comprender la geometría y la construcción de diferentes configuraciones le permite hacer coincidir el equipo con el perfil de carga con precisión.

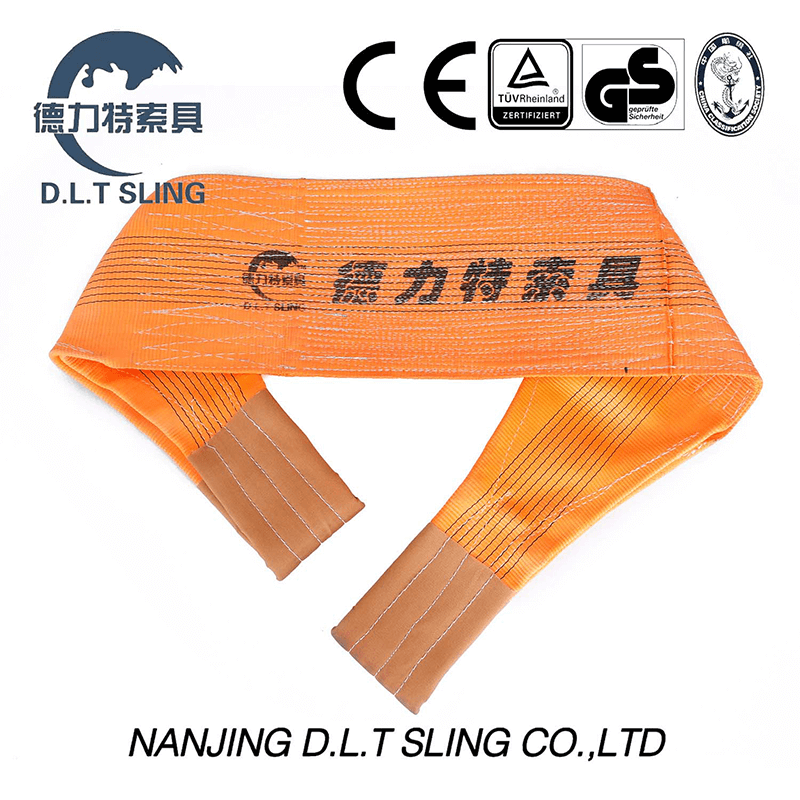

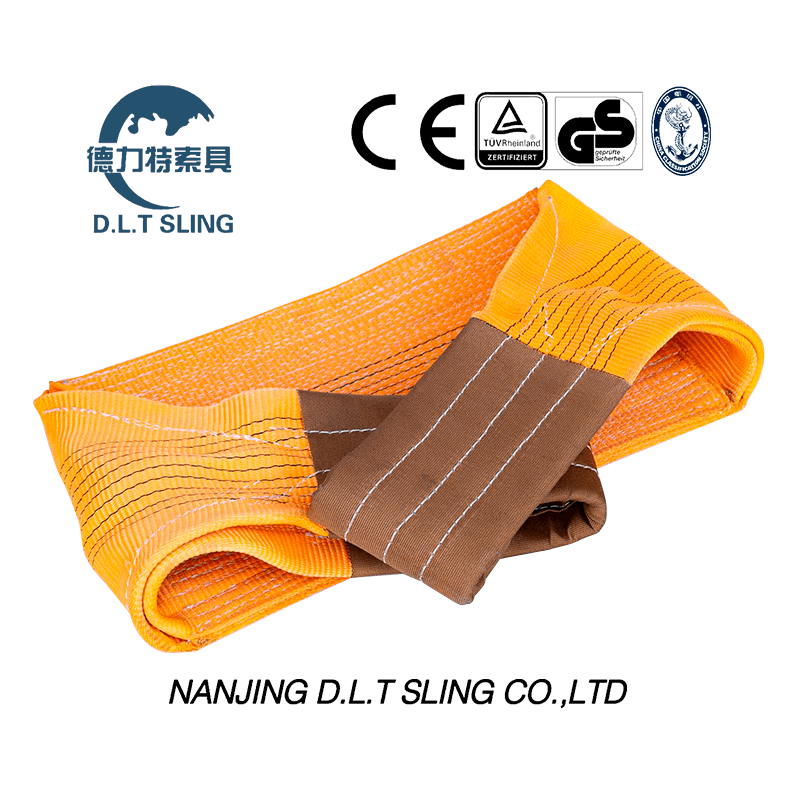

Un cabestrillo de cinta plana está construido con correas sintéticas tejidas, que generalmente cuentan con ojales reforzados en cada extremo. La construcción varía según el espesor de la capa, lo que se correlaciona directamente con la capacidad de carga. Una configuración simplex (de una sola capa) ofrece alta flexibilidad para cargas más livianas. Una configuración dúplex (doble capa) es el estándar de la industria y proporciona un equilibrio entre resistencia y flexibilidad. Las configuraciones de cuatro capas están diseñadas para levantamientos extremadamente pesados, apilando cuatro capas de correas para una máxima resistencia a la tracción.
El principal beneficio de este diseño plano es su amplia superficie. Al levantar materiales frágiles o fácilmente aplastables, como pilas de paneles de yeso, vigas de madera o tuberías de paredes delgadas, la cinta plana distribuye la presión uniformemente sobre la carga. Esto evita que la eslinga muerda los bordes y cause daños estructurales.
Las terminaciones, u ojos, también juegan un papel crucial. Los ojos planos tipo 3 están tejidos en el mismo plano que el cuerpo de la eslinga, lo que los hace fáciles de deslizar bajo cargas. Los ojos tipo 4 plegados o torcidos se cosen en un ángulo de 90 grados con respecto al cuerpo principal. Este giro permite que el ojo se asiente naturalmente en el gancho o grillete de una grúa sin agrupar ni estresar las fibras de la cinta, lo que garantiza una conexión segura y estable.
Un cabestrillo de cinta sin fin presenta una construcción de bucle continuo, clasificado como Tipo 5. En lugar de terminar en ojos fijos, la cinta se cose de un extremo a otro para formar un círculo completo. Esta geometría ofrece distintas ventajas operativas, principalmente en torno a la distribución del desgaste y la longevidad.
El principal beneficio del bucle continuo es la capacidad de girar el gancho y los puntos de contacto de la carga. En el caso de las eslingas de ojo fijo, el desgaste se produce siempre en los mismos puntos de apoyo dentro de los ojos. Con un diseño sin fin, el aparejador puede mover ligeramente la eslinga antes de cada elevación. Esto distribuye la fricción y el desgaste de manera uniforme a lo largo de toda la longitud del bucle, lo que extiende significativamente la vida útil operativa del equipo.
Esta configuración demuestra superioridad en enganches tipo estrangulador y al levantar cargas cilíndricas. Al envolver tuberías, tubos, barras o troncos, el bucle continuo muerde de forma segura, proporcionando un excelente agarre y control de carga. La ausencia de voluminosos ojales cosidos hace que sea más fácil pasar la eslinga a través de espacios reducidos o debajo de cargas que descansan cerca del suelo.
Las propiedades químicas y físicas de las fibras sintéticas afectan la viabilidad a largo plazo y la seguridad del sitio. Seleccionar el material incorrecto para un entorno químico específico puede provocar una rápida degradación y fallas catastróficas.
El poliéster es el material más común utilizado en los aparejos sintéticos modernos. Sus propiedades físicas lo hacen ideal para levantamientos de precisión. El poliéster exhibe características de baja elasticidad, por lo general se alarga solo alrededor del 3 % en su límite máximo de carga de trabajo. Este estiramiento bajo mantiene un control preciso de la carga, reduce el rebote peligroso durante el levantamiento y evita que la carga rebote hacia atrás cuando se coloca en el suelo.
Desde el punto de vista ambiental, el poliéster ofrece una alta resistencia a ambientes ácidos, agentes blanqueadores y degradación ultravioleta (UV). Puede soportar una exposición prolongada a la luz solar sin perder una resistencia a la tracción significativa. Sin embargo, tiene claras limitaciones. El poliéster es muy vulnerable a ambientes alcalinos (básicos) y se degradará rápidamente si se expone a álcalis fuertes. Además, nunca debe usarse en ambientes donde las temperaturas excedan los 194°F (90°C).
El nailon o poliamida satisface necesidades de aparejo específicas donde entran en juego fuerzas dinámicas. Su propiedad física definitoria es su mayor tasa de estiramiento, que normalmente se alarga entre el 6% y el 10% en WLL. Esta elasticidad proporciona la absorción de impactos necesaria para cargas dinámicas o repentinas, reduciendo la fuerza de impacto transmitida al polipasto de la grúa y a los herrajes de aparejo.
El nailon exhibe una excelente resistencia a los álcalis, aldehídos y ciertos solventes, lo que lo convierte en la opción preferida en aplicaciones específicas de procesamiento químico. Sin embargo, sus limitaciones son severas. El nailon se degrada rápidamente en ambientes ácidos. Más importante aún, el nailon absorbe la humedad. Cuando está mojado o saturado, pierde entre el 10% y el 15% de su resistencia nominal. En condiciones bajo cero, la humedad absorbida puede congelarse, provocando que los cristales de hielo internos corten las fibras que soportan la carga desde adentro hacia afuera.
Para aplicaciones altamente especializadas, se especifican fibras de alto rendimiento como Kevlar (Aramid) o Dyneema (HMPE). Estos materiales ofrecen una resistencia extrema a los cortes, una elasticidad casi nula y una relación resistencia-peso excepcional. Kevlar proporciona una tolerancia extrema al calor, capaz de funcionar de forma segura en entornos de hasta 300 °F (149 °C) o más, lo que lo hace adecuado para fundiciones y acerías.
Dyneema en realidad flota en el agua y ofrece una resistencia a la abrasión que rivaliza con el acero. Si bien estas fibras especiales conllevan un sobreprecio significativo, resuelven desafíos complejos de aparejos donde el poliéster o el nailon estándar fallarían de inmediato.
Comprender la compatibilidad química es vital para una adquisición segura. La siguiente tabla compara los perfiles de resistencia de los materiales sintéticos estándar.
Variable | Poliéster | Nylon |
|---|---|---|
Ácidos | Buena resistencia | Pobre (se degrada rápidamente) |
Álcalis (Bases) | Pobre (se degrada rápidamente) | Buena resistencia |
Éteres y alcoholes | Bien | Bien |
Absorción de agua | Mínimo (conserva la fuerza) | Alto (pierde entre un 10 y un 15 % de fuerza) |
Elongación en WLL | Aprox. 3% (estiramiento bajo) | Aprox. 6-10% (alto estiramiento) |
Límite máximo de temperatura | 194°F (90°C) | 194°F (90°C) |
Adaptar una eslinga a una operación de elevación específica requiere una evaluación técnica rigurosa. Debe calcular las fuerzas exactas aplicadas al equipo en función del peso de la carga, el método de enganche y los ángulos de elevación.
El límite de carga de trabajo (WLL) es la masa máxima que el equipo está autorizado a soportar en servicio general. Para facilitar una identificación rápida en el lugar de trabajo, los fabricantes se adhieren a un sistema internacional estandarizado de codificación de colores (como EN 1492-1). Este sistema permite a los instaladores identificar instantáneamente la capacidad vertical nominal del equipo:
Violeta = 1 tonelada
Verde = 2 Toneladas
Amarillo = 3 Toneladas
Gris = 4 Toneladas
Rojo = 5 Toneladas
Marrón = 6 Toneladas
Azul = 8 toneladas
Naranja = 10 toneladas y más
Además del código de color, los fabricantes tejen líneas o rayas negras de capacidad directamente en el cuerpo de la correa. Normalmente, una línea negra representa una tonelada de WLL. Un cabestrillo amarillo tendrá tres franjas negras. Esto sirve como ayuda visual secundaria, especialmente útil si el equipo se ensucia o se decolora.
A pesar de estos indicadores visuales, siempre debes verificar la etiqueta de identificación del fabricante antes de su uso. La etiqueta detalla la WLL exacta para varios enganches, el tipo de material y el factor de diseño de seguridad. Los estándares industriales exigen factores de seguridad estrictos, típicamente 5:1 para ASME B30.9 en Norteamérica y 7:1 para los estándares EN europeos. Esto significa que una eslinga con capacidad para 1 tonelada debe, en teoría, soportar 5 (o 7) toneladas antes de romperse, aunque nunca debe cargarse más allá de su WLL nominal.
El método utilizado para sujetar la eslinga a la carga altera drásticamente la WLL efectiva. La capacidad nominal que figura en la etiqueta siempre se refiere a una elevación vertical recta. Cambiar la geometría cambia la capacidad.
Tipo de enganche | Modificador de capacidad | Notas de aplicación |
|---|---|---|
Enganche vertical | 100% de la CMP | Elevación aérea directa. La carga debe estar perfectamente equilibrada. |
Enganche de gargantilla | 80% de la CMP | Reduce la capacidad debido a la fricción localizada y al estrés de flexión severo en el punto de estrangulamiento. |
Enganche de cesta (90 grados) | 200% de la CMP | Las piernas deben estar perfectamente verticales. La capacidad cae rápidamente a medida que disminuye el ángulo. |
El ángulo horizontal de la eslinga tiene un profundo impacto matemático sobre la tensión. Levantar en ángulos poco profundos aumenta drásticamente la tensión en cada pierna, lo que requiere equipos con una capacidad mucho mayor que el peso real de la carga.
Cuando las patas de la eslinga están perfectamente verticales (90 grados), la tensión es igual al peso de la carga dividido por el número de patas. A medida que el ángulo disminuye, la tensión se multiplica. En un ángulo de 60 grados, la tensión aumenta ligeramente. En un ángulo de 45 grados, la tensión aumenta aproximadamente un 41%. En un ángulo de 30 grados, la tensión en cada pierna equivale al peso total de la carga. Levantar en ángulos inferiores a 30 grados es muy peligroso y generalmente está prohibido, ya que las fuerzas horizontales extremas pueden aplastar la carga y romper las fibras de las correas al instante.
Incluso los equipos de elevación de mayor calidad fallarán si se utilizan incorrectamente. Abordar las causas principales de fallas y eliminarlas del plan de elevación es obligatorio para la seguridad operativa.
La causa número uno de fallas en los aparejos sintéticos es el levantamiento sin protección sobre esquinas afiladas, abrasivas o de radio pequeño. Las fibras sintéticas, aunque increíblemente fuertes bajo tensión, poseen muy baja resistencia a las fuerzas de corte y cizallamiento. No es necesario que una carga sea afilada para cortar una eslinga; Incluso una esquina de acero de 90 grados relativamente desafilada puede cortar correas tensadas como un cuchillo.
La mitigación requiere protocolos estrictos. Debe exigir la adquisición y el uso de protectores de bordes diseñados. Las fundas de desgaste deslizantes, las correas protectoras cosidas, los protectores magnéticos de las esquinas o las almohadillas de poliuretano de alta resistencia evitan el contacto directo entre las fibras tensadas y el borde de la carga. El cartón, los trapos o los restos de madera no son una protección aceptable para los bordes y fallarán bajo cargas pesadas.
El equipo de aparejo se degrada con el tiempo debido al uso, la exposición ambiental y el desgaste mecánico. Los protocolos obligatorios de inspección previa al uso, alineados con estándares como OSHA 1910.184 y ASME B30.9, no son negociables. El aparejador debe inspeccionar visual y físicamente toda la longitud del equipo antes de cada levantamiento.
Siga estos pasos numerados para una inspección previa al levantamiento adecuada:
Verifique la etiqueta del fabricante para asegurarse de que sea legible y muestre el WLL correcto para el enganche planificado.
Pase las manos desnudas a lo largo de toda la cinta para detectar puntos endurecidos, que indican daños químicos o por calor.
Inspeccione los bordes en busca de pequeños cortes, desgarros o deshilachados que podrían propagarse bajo tensión.
Examine los empalmes y las costuras que soportan la carga en busca de hilos rotos o desgastados.
Busque hilos de advertencia con núcleo rojo expuesto; si es visible, el cabestrillo está estructuralmente comprometido.
Se deben aplicar criterios estrictos de jubilación. Debe retirar el equipo del servicio inmediatamente si descubre quemaduras ácidas o cáusticas, derretimiento o carbonización de cualquier parte de la superficie, desgarros, perforaciones, desgarros o cortes. Si la etiqueta de identificación del fabricante es ilegible o falta, la eslinga debe destruirse y desecharse, independientemente de su condición física.
Las soluciones de elevación sintéticas representan la opción óptima para operaciones que requieren protección de superficies, flexibilidad y ergonomía del manipulador. Siempre que los instaladores respeten las limitaciones físicas de los materiales y mitiguen los peligros ambientales, estas herramientas brindan una utilidad incomparable en el lugar de trabajo.
Audite sus operaciones de elevación actuales para identificar áreas donde las eslingas sintéticas pueden reemplazar las cadenas pesadas para mejorar la ergonomía.
Evalúe su inventario de protectores de bordes diseñados y compre almohadillas de poliuretano para todos los elevadores con esquinas afiladas.
Retire de servicio inmediatamente cualquier equipo de aparejo indocumentado, sin etiquetas o dañado y destrúyalo para evitar su uso accidental.
Consulte con un proveedor certificado de equipos de aparejo para especificar la WLL exacta y las configuraciones de materiales necesarias para sus próximos levantamientos pesados.
R: Un cabestrillo plano presenta una amplia superficie para distribuir la presión y termina en ojales cosidos específicos para una fácil fijación a los ganchos. Una eslinga sin fin es un bucle continuo sin ojos fijos. Esto permite al usuario rotar los puntos de contacto, distribuyendo el desgaste uniformemente en todo el bucle y extendiendo la vida útil del equipo, particularmente en los enganches tipo estrangulador.
R: El WLL exacto está impreso en la etiqueta legible del fabricante adherida al equipo. Esto está respaldado por un sistema de codificación de colores estándar de la industria y líneas de capacidad negras tejidas. Luego debe ajustar esta WLL nominal según su tipo de enganche específico y el ángulo de elevación.
R: Si bien es posible en emergencias absolutas, se desaconseja encarecidamente. Las correas de recuperación y remolque están diseñadas con materiales muy elásticos para almacenar y liberar energía cinética de forma segura durante el remolque dinámico. Las eslingas de elevación están diseñadas para cargas verticales estáticas con un estiramiento mínimo, lo que las hace propensas a romperse bajo cargas de impacto repentinas de remolque.
R: El equipo de elevación de poliéster estándar se vuelve inseguro y debe retirarse de servicio si se expone a temperaturas superiores a 194 °F (90 °C). La exposición prolongada al calor extremo degrada las fibras sintéticas, reduciendo drásticamente su resistencia a la tracción y provocando fallas impredecibles bajo carga.
R: La principal causa de falla es levantar cargas sin la protección adecuada de los bordes. Cuando las fibras sintéticas tensadas presionan contra bordes afilados, superficies abrasivas o esquinas de radio pequeño, pueden cortarse instantáneamente. Utilice siempre almohadillas de poliuretano diseñadas o fundas de desgaste resistentes a cortes.
