¿Para qué se utilizan las eslingas redondas?

Seleccionar el tipo de eslinga incorrecto compromete la integridad de la carga, la seguridad del sitio y el cumplimiento normativo en cualquier lugar de trabajo. Levantar cargas con geometrías irregulares, acabados delicados o formas cilíndricas presenta desafíos específicos donde las eslingas tradicionales de cable, cadena o red plana corren el riesgo de dañar la carga o de un agarre inadecuado. La sintética de bucle continuo eslinga redonda sirve como solución de ingeniería para estos escenarios de elevación específicos. Su construcción única distribuye el desgaste y se adapta a perfiles de carga complejos, lo que garantiza un manejo seguro del material. Cuando los aparejadores se enfrentan a un eje de turbina pulido o a un haz de acero estructural, los aparejos rígidos a menudo no logran proporcionar la superficie de contacto necesaria. Los bucles continuos sintéticos resuelven este problema al aplanarse contra la carga, distribuyendo la fuerza de elevación en un área más amplia. Esto evita la carga puntual y las ranuras en la superficie mientras mantiene un control absoluto sobre la carga suspendida.

• Casos de uso óptimos: Las eslingas redondas son el estándar de la industria para levantar cargas irregulares, cilíndricas o frágiles que requieren enganches ajustados sin dañar la superficie.

• Predominio del material: el cabestrillo redondo de poliéster es la variante más común y ofrece un estiramiento mínimo (aprox. 3%) y una alta resistencia a ambientes ácidos en comparación con el nailon.

• Distribución del desgaste: El diseño de bucle sin fin permite a los usuarios rotar el punto de apoyo con cada uso, lo que extiende significativamente la vida útil operativa en comparación con las eslingas de ojo fijo.

• Eficiencia ergonómica: las eslingas redondas sintéticas ofrecen una relación resistencia-peso excepcional, lo que reduce la fatiga del aparejador y los riesgos de manipulación en comparación con cables o cadenas pesados.

• Imperativo de seguridad: A pesar de su alta capacidad, las eslingas sintéticas son muy vulnerables a los cortes; Se requiere protección de bordes obligatoria y estricto cumplimiento de los estándares de inspección ASME B30.9.

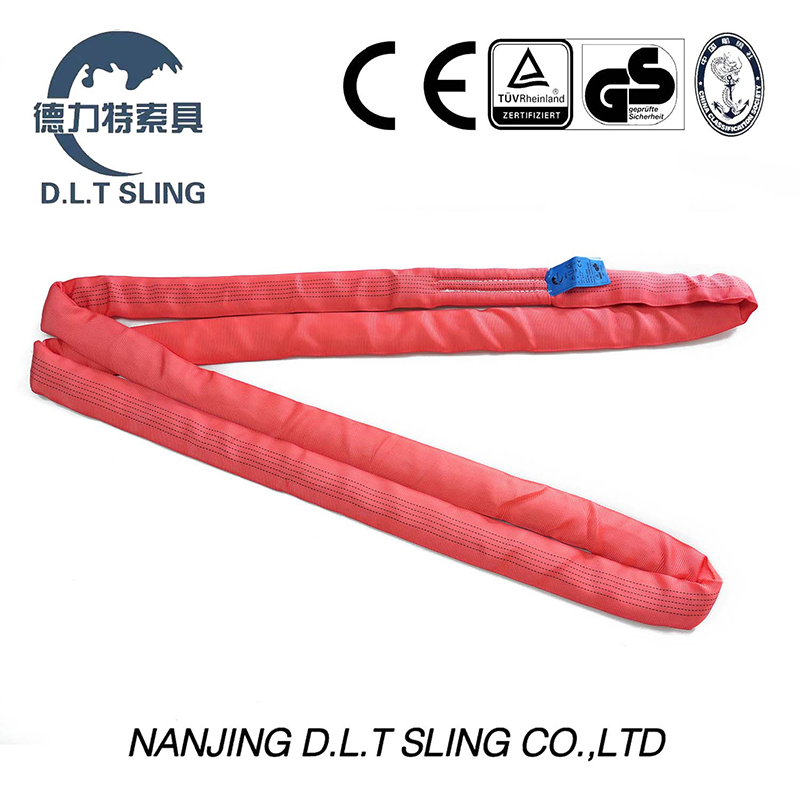

La anatomía y mecánica de un cabestrillo redondo

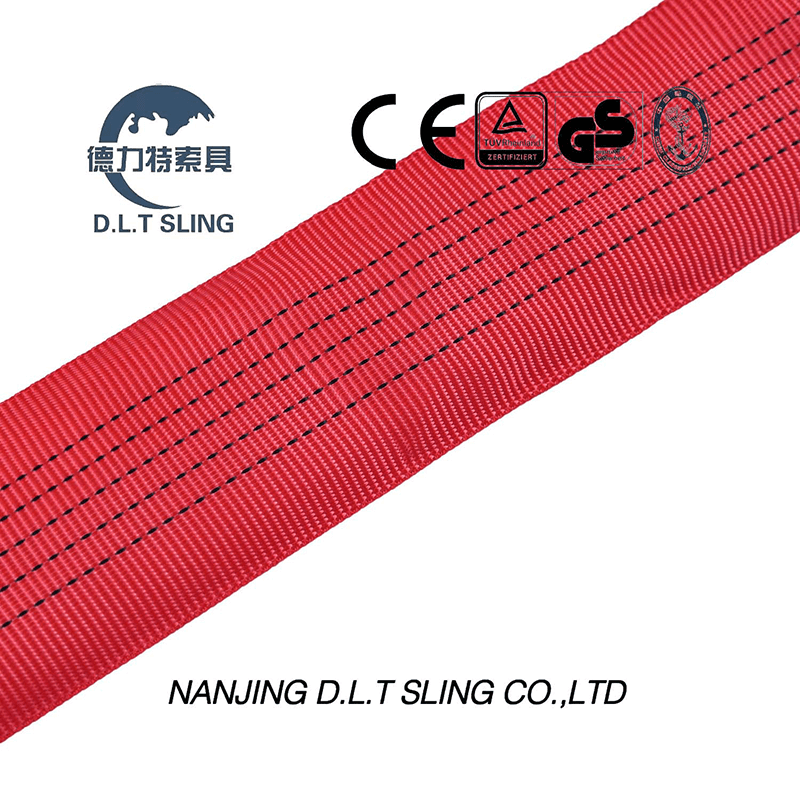

Comprender la estructura interna de una eslinga sintética determina cómo utilizarla en el campo. El equipo presenta un diseño de dos componentes que consta de hilos internos que soportan carga, conocidos como núcleo, encerrados en una chaqueta tubular tejida que no soporta carga. Los hilos del núcleo interno proporcionan la fuerza de elevación real. Estos hilos se enrollan continuamente en un bucle. La chaqueta exterior protege estas fibras críticas de la abrasión, la suciedad y la degradación ultravioleta. Esta separación de los elementos protectores y de soporte de carga permite que la eslinga mantenga la integridad estructural incluso si la cubierta exterior sufre raspaduras menores en la superficie debido al acero o al concreto en bruto.

Al comparar materiales, el cabestrillo redondo de poliéster demuestra claras ventajas mecánicas sobre las alternativas de nailon. El poliéster exhibe un alargamiento excepcionalmente bajo bajo carga, por lo general se estira solo alrededor del 3% a su capacidad nominal. Este estiramiento mínimo proporciona un control superior durante los levantamientos de precisión, evitando que la carga rebote o se mueva inesperadamente cuando la grúa toma el peso. Además, el poliéster ofrece una alta tolerancia a las condiciones ambientales ácidas, mientras que el nailon es más adecuado para entornos alcalinos. Los instaladores deben verificar los riesgos de exposición química en el sitio antes de seleccionar el material del núcleo.

La configuración de bucle sin fin cambia fundamentalmente la forma en que se acumula el desgaste en el equipo. Debido a que el diseño es continuo, los aparejadores pueden girar la eslinga con cada elevación. Esta rotación evita el desgaste localizado en el gancho de la grúa o en los puntos de contacto de la carga, distribuyendo la fricción uniformemente a lo largo de toda la chaqueta. Las eslingas de ojo fijo obligan al usuario a cargar exactamente los mismos puntos de apoyo repetidamente, lo que provoca un retiro prematuro. El diseño de bucle continuo extiende directamente la vida útil operativa del equipo de aparejo.

El peso del material afecta significativamente la ergonomía de manejo en el lugar de trabajo. Las fibras sintéticas proporcionan una relación excepcional entre resistencia y peso. El despliegue de una eslinga sintética de alta capacidad requiere mucho menos esfuerzo físico que maniobrar una eslinga de cable metálico o de cadena de aleación de capacidad equivalente. Esta reducción de peso minimiza la fatiga del aparejador, disminuye la probabilidad de lesiones musculoesqueléticas y acelera las fases de montaje y desmontaje de operaciones de elevación complejas. Un solo aparejador puede llevar fácilmente sobre su hombro un lazo sintético con capacidad de 20,000 libras, mientras que una cadena equivalente requeriría un montacargas solo para moverla por el patio.

Aplicaciones principales: ¿Para qué se utilizan las eslingas redondas?

La principal ventaja de este equipo de aparejo radica en su capacidad para adaptarse a geometrías cilíndricas e irregulares. Cuando se aplica tensión, la chaqueta tubular se aplana, permitiendo que los hilos internos se extiendan y se agarren alrededor de formas no uniformes. Esta acción mecánica crea una amplia superficie de apoyo contra tuberías, piezas mecanizadas y acero estructural. Los cables de acero tradicionales tienden a aplicar cargas puntuales en superficies irregulares, lo que puede provocar que la carga se deslice o inducir fuerzas de aplastamiento sobre el material que se levanta. El efecto de aplanamiento también aumenta el coeficiente de fricción entre la eslinga y la carga, proporcionando un agarre mucho más seguro en superficies lisas como tuberías de PVC o ejes de acero fresados.

La protección de superficies delicadas y acabadas es otra aplicación crítica. La naturaleza suave y que no daña la cubierta sintética la convierte en la opción especificada para levantar equipos pintados, ejes de metal pulido o cargas compuestas fácilmente aplastables. Las eslingas de cadena y los cables metálicos rayan, rayan o abollan fácilmente los productos terminados, lo que genera costosos retrabajos o materiales rechazados. La cubierta sintética flexible actúa como amortiguador, distribuyendo la fuerza de elevación sin comprometer la integridad de la superficie de la carga útil. Por ejemplo, al levantar la carcasa de un generador recién pintada, un bucle sintético garantiza que el revestimiento permanezca intacto desde el piso de la fábrica hasta la plataforma de instalación.

La ejecución de enganches de estrangulamiento en ángulos de elevación reducidos requiere equipo que pueda doblarse bruscamente sin sufrir daños internos. La flexibilidad inherente del bucle continuo permite un agarre muy seguro de 360 ​​grados en un enganche tipo estrangulador. Los cables de acero rígidos resisten la flexión y a menudo no logran sujetarse firmemente contra la carga, mientras que las eslingas de red ancha pueden agruparse y experimentar una tensión desigual en todo su ancho. El diseño tubular se adapta naturalmente a ángulos de elevación estrechos y poco profundos, lo que garantiza una distribución uniforme de la tensión en todos los hilos internos del núcleo.

1. Pase la eslinga alrededor de la carga a elevar.

2. Pase un extremo del bucle por el otro extremo para crear el estrangulador.

3. Apriete el extremo libre para asegurarse de que la chaqueta se aplane uniformemente contra la superficie de carga.

4. Ajuste el punto de estrangulamiento para que quede naturalmente sin torcer los hilos internos.

5. Aplique tensión lenta con la grúa para fijar el enganche antes de ejecutar el levantamiento completo.

Compatibilidad de hardware: conexión de eslingas redondas al equipo de aparejo

La interfaz entre las fibras sintéticas y los herrajes de acero exige una evaluación cuidadosa. Las eslingas sintéticas se comportan de manera diferente a las de acero cuando se combinan con ganchos, grilletes y eslabones maestros. Debido a que la eslinga se aplana bajo carga, el punto de conexión debe proporcionar un ancho adecuado y una superficie de apoyo lisa para evitar que los hilos internos se amontonen, se crucen o experimenten una tensión desigual. Si el hardware es demasiado estrecho, los hilos exteriores soportan la mayor parte de la carga mientras que los hilos interiores permanecen flojos, lo que reduce gravemente la resistencia a la rotura real del conjunto.

La selección del grillete impacta directamente en la seguridad y el desgaste. Los grilletes tipo arco son muy recomendables porque su campana ancha y redondeada se adapta al cuerpo aplanado de la eslinga. Por el contrario, los grilletes estrechos tipo pasador o en D fuerzan el material sintético a un espacio restringido. Esta restricción crea un riesgo grave de "pellizco del pasador", una condición en la que la eslinga queda aplastada o aplastada contra los hilos del grillete o los bordes afilados del pasador. Pin pinch concentra toda la carga en una fracción de los hilos centrales.

Se requiere una configuración adecuada al colocar eslingas en el recipiente de un gancho de grúa o dentro de un conjunto de eslabón maestro dedicado. Abarrotar el gancho con múltiples eslingas hace que las cubiertas sintéticas se suban al pestillo del gancho o se asienten en los bordes afilados del perfil del gancho. Los aparejadores deben utilizar herramientas intermedias, como un eslabón maestro, para consolidar varias patas de la eslinga de manera limpia antes de conectarlas al gancho de la grúa. Cuando utilice un eslabón maestro, asegúrese de que el diámetro interno del eslabón sea lo suficientemente grande como para permitir que el material sintético se extienda naturalmente bajo tensión.

La relación D/d dicta los límites de radio de curvatura seguros para el equipo. Esta métrica representa la relación entre el diámetro de la curvatura del hardware de aparejo (D) y el diámetro nominal de la eslinga (d). Ignorar los diámetros mínimos de los herrajes obliga a los hilos internos a doblarse demasiado bruscamente alrededor de un pasador o gancho estrecho. Esta curvatura pronunciada hace que los hilos exteriores se estiren excesivamente mientras que los hilos interiores se comprimen, lo que provoca una falla del hilo interno muy por debajo de la capacidad nominal. Consulte siempre las especificaciones del fabricante para conocer el diámetro mínimo permitido de los herrajes para el tonelaje específico que está levantando.

Evaluación de configuraciones de eslingas redondas para levantamiento pesado

Las aplicaciones industriales requieren diferentes configuraciones internas según el peso de la carga y el perfil de riesgo operativo. Los diseños de ruta única consisten en un núcleo continuo de hilos que soportan carga encerrados en una sola chaqueta. Son estándar para elevadores industriales en general y brindan un rendimiento confiable para las tareas diarias de manipulación de materiales. Sin embargo, para capacidades extremas, una eslinga redonda para levantamiento pesado a menudo utiliza un diseño de trayectorias múltiples.

Las configuraciones de múltiples rutas cuentan con núcleos de carga redundantes y separados alojados dentro de la chaqueta exterior. Esta redundancia diseñada proporciona un margen de seguridad crítico durante levantamientos complejos y de alto tonelaje. Si una ruta interna falla debido a un daño localizado o una sobrecarga, las rutas intactas restantes conservan suficiente resistencia residual para evitar una caída catastrófica inmediata. Esto permite al equipo de aparejo cancelar de manera segura el levantamiento y bajar la carga al suelo. Muchos diseños de trayectorias múltiples también incorporan testigos de fibra óptica o hilos indicadores de sobrecarga que sobresalen de la chaqueta. Si la eslinga está sobrecargada, estos hilos indicadores se rompen y se retraen dentro de la cubierta, proporcionando una advertencia visual clara de que el equipo se ha visto comprometido.

La capacidad de carga se comunica visualmente a través de un sistema de codificación de colores estándar de la industria. Los colores estándar incluyen morado, verde, amarillo y tostado, cada uno de los cuales corresponde a un rango de tonelaje específico. Este sistema permite a los aparejadores e inspectores de seguridad identificar rápidamente la capacidad general del equipo a distancia. Sin embargo, los códigos de colores son estrictamente una ayuda visual. La etiqueta de identificación del fabricante adherida a la eslinga es la única verificación legal del límite de carga de trabajo (WLL). Si la etiqueta falta o es ilegible, el equipo debe retirarse de servicio inmediatamente, independientemente de su color.

Eslingas redondas frente a eslingas de red: un marco de decisión sobre aparejos

La elección entre aparejos tubulares y sintéticos planos depende de los requisitos de flexibilidad y conformidad de la carga. La naturaleza tubular y flexible del bucle continuo se adapta excepcionalmente bien a ángulos estrechos y formas irregulares. Las eslingas de red plana poseen un perfil rectangular rígido que no se adapta fácilmente a geometrías complejas. Cuando una eslinga de red plana se ahoga alrededor de una carga cilíndrica, puede doblarse sobre sí misma, provocando una distribución desigual de la tensión en todo su ancho. El diseño tubular evita este plegado por completo, manteniendo un agarre constante independientemente del contorno de la carga.

La dinámica de desgaste difiere significativamente entre los dos diseños. Las eslingas de red exponen sus fibras de soporte directamente a la carga y a los herrajes de aparejo. Cualquier abrasión, corte o fricción de la superficie degrada directamente la capacidad de elevación de una eslinga de red. Por el contrario, el diseño de bucle continuo protege las fibras centrales que soportan la carga dentro de una chaqueta de sacrificio. Los desgastes superficiales de la chaqueta no comprometen inmediatamente los hilos internos, lo que proporciona una protección contra el desgaste industrial diario. Puede arrastrar una chaqueta tubular sobre concreto rugoso y, aunque la cubierta puede deshilacharse, los hilos centrales a menudo permanecen intactos.

Las decisiones de adquisición deben sopesar el costo inicial con la vida útil operativa esperada del equipo. Si bien las eslingas de red plana pueden presentar un precio de compra inicial más bajo, la naturaleza giratoria del bucle continuo a menudo produce una vida útil operativa mucho más larga en entornos de elevación de alta frecuencia. Debido a que los puntos de desgaste pueden cambiarse con cada elevación, el equipo se degrada a un ritmo más lento, lo que reduce la frecuencia de reemplazo y el tiempo de inactividad. Los superintendentes de aparejos a menudo descubren que invertir en diseños tubulares reduce su presupuesto anual para reemplazo de aparejos simplemente porque el equipo sobrevive más tiempo en condiciones de campo duras.

Riesgos de implementación y cumplimiento de seguridad

El principal modo de falla de los aparejos sintéticos es el corte bajo tensión. No se puede subestimar la necesidad crítica de protección de los bordes. Las fibras sintéticas ofrecen resistencia cero a los bordes afilados cuando se cargan. Las eslingas redondas nunca deben usarse en bordes afilados, abrasivos o desprotegidos sin fundas diseñadas resistentes a cortes o almohadillas de esquina de alta resistencia. Un "borde afilado" se define no sólo como un borde afilado, sino también como cualquier borde con un radio menor que la especificación requerida para la eslinga que se utiliza. Incluso el borde aparentemente romo de una viga en I puede atravesar una chaqueta sintética completamente cargada en segundos.

Las limitaciones ambientales dictan dónde y cómo se puede implementar el equipo. Los materiales de poliéster estándar tienen un umbral de temperatura máxima de 194°F (90°C). La exposición a fuentes de calor por encima de este límite hace que las fibras se derritan, se fusionen o pierdan resistencia a la tracción. Además, la exposición prolongada a los rayos UV degrada las fibras sintéticas con el tiempo, provocando que se vuelvan quebradizas. Los aparejadores también deben verificar las incompatibilidades químicas, ya que ciertos solventes, blanqueadores o ácidos concentrados destruirán rápidamente los hilos que soportan la carga. Guarde siempre el equipo sintético en un armario de aparejos fresco, seco y oscuro cuando no esté en uso.

Es obligatorio el estricto cumplimiento de los criterios de inspección de OSHA y ASME B30.9. Los aparejadores deben realizar una inspección previa al uso antes de cada levantamiento. El inspector debe buscar indicadores de daños específicos que comprometan la integridad estructural del arte.

1. Verifique la presencia y legibilidad de la etiqueta del fabricante, asegurándose de que el WLL esté claramente indicado.

2. Inspeccione toda la longitud de la chaqueta en busca de agujeros, desgarros o ganchos que expongan los hilos internos del núcleo.

3. Verifique si hay evidencia de quemaduras ácidas o cáusticas, que aparecen como parches descoloridos o quebradizos.

4. Busque derretimiento, carbonización o salpicaduras de soldadura en la cubierta.

5. Palpe a lo largo del cabestrillo en busca de puntos duros o áreas quebradizas que indiquen daño por calor interno o degradación química.

6. Examine las costuras de la funda en busca de hilos rotos o desgastados.

Si los hilos centrales son visibles a través de la chaqueta, el cabestrillo está muerto. No existe ningún proceso de reparación para un núcleo comprometido. El equipo debe cortarse por la mitad para evitar su reutilización accidental y tirarse al contenedor de basura.

Para garantizar una implementación segura, consulte las tablas de carga específicas del fabricante para conocer las reducciones de ángulo. Audite sus aplicaciones de elevación actuales para identificar posibles peligros en los bordes y obtener una protección adecuada resistente a cortes. Para tonelaje extremo o levantamientos altamente críticos, comuníquese con un especialista en aparejos certificado para diseñar configuraciones personalizadas de eslingas de múltiples trayectorias.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un cabestrillo de red y un cabestrillo redondo?

R: Una eslinga de red presenta una construcción tejida plana donde las fibras que soportan la carga están expuestas directamente a la carga. Un cabestrillo redondo utiliza una chaqueta tubular que encierra y protege los hilos centrales internos que soportan la carga. El diseño tubular ofrece mayor flexibilidad y se adapta mejor a formas irregulares.

P: ¿Se puede utilizar una eslinga redonda de poliéster en un enganche tipo gargantilla?

R: Sí, son muy eficaces en los enganches tipo estrangulador porque su naturaleza flexible les permite sujetar la carga con fuerza. Sin embargo, el uso de un enganche estrangulador reduce significativamente la carga límite de trabajo en comparación con un enganche vertical. Consulte siempre la etiqueta del fabricante para conocer la capacidad de obstrucción.

P: ¿Cómo se sabe cuándo retirar un cabestrillo redondo?

R: Retire el equipo inmediatamente si falta la etiqueta del fabricante o si es ilegible. Otros criterios críticos de rechazo incluyen agujeros o desgarros en la chaqueta que exponen los hilos centrales, quemaduras químicas, derretimiento, carbonización o costuras rotas en la funda.

P: ¿Qué grilletes de aparejo son mejores para eslingas redondas?

R: Los grilletes tipo arco son el hardware preferido. La campana ancha y redondeada de un grillete tipo arco se adapta al ancho aplanado del material sintético bajo carga, evitando que se amontone y se pellizca cuando se usan grilletes estrechos tipo pasador.

P: ¿Cuál es la relación D/d para eslingas redondas?

R: La relación D/d es el diámetro de los herrajes de aparejo (D) dividido por el diámetro nominal de la eslinga (d). Mantener un radio de curvatura adecuado evita que los hilos internos se doblen demasiado, lo que puede provocar una tensión desigual y una falla prematura de la fibra.

P: ¿Son seguras las eslingas redondas para levantar objetos pesados?

R: Sí, están diseñados para capacidades extremas. Los diseños de trayectorias múltiples ofrecen núcleos de carga redundantes para mayor seguridad durante los levantamientos pesados. Sin embargo, son muy susceptibles a cortarse y siempre deben usarse con protección de bordes diseñada.

P: ¿Qué significan los colores de un cabestrillo redondo?

R: Los colores representan un sistema de codificación estándar de la industria que se utiliza para identificar rápidamente la capacidad general del equipo. Si bien es útil para una identificación visual rápida, la etiqueta del fabricante es la única verificación legal del límite de carga de trabajo.
