Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-07 Origen:Sitio
Las operaciones de elevación aéreas exigen una fiabilidad absoluta. Equilibrar una resistencia a la tracción extrema con una protección de carga delicada es un requisito diario en el lugar de trabajo. Especificar el equipo de aparejo incorrecto introduce graves riesgos operativos. Estos peligros van desde fallas catastróficas en los aparejos y violaciones del cumplimiento de OSHA hasta daños severos a la superficie de cargas frágiles y de alto valor. El Endless Round Sling resuelve muchos de estos desafíos de campo. Diseñado específicamente para cargas pesadas, irregulares o delicadas, este equipo requiere una evaluación técnica rigurosa antes de ponerlo a trabajar en aplicaciones de elevación críticas. Desglosaremos las especificaciones exactas, los límites de materiales y los protocolos de inspección que necesita conocer para ejecutar levantamientos seguros y conformes.

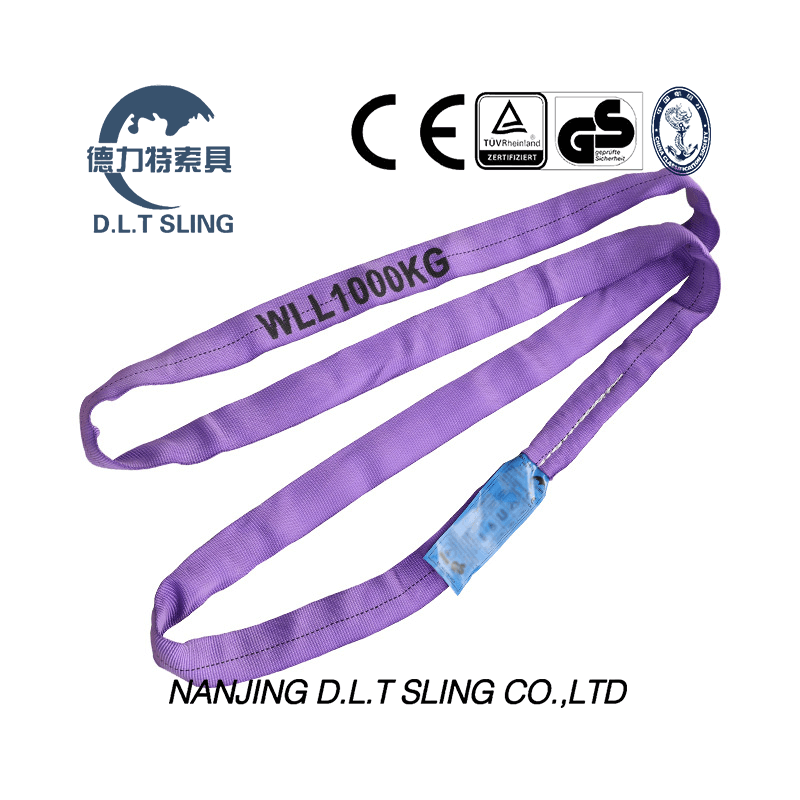

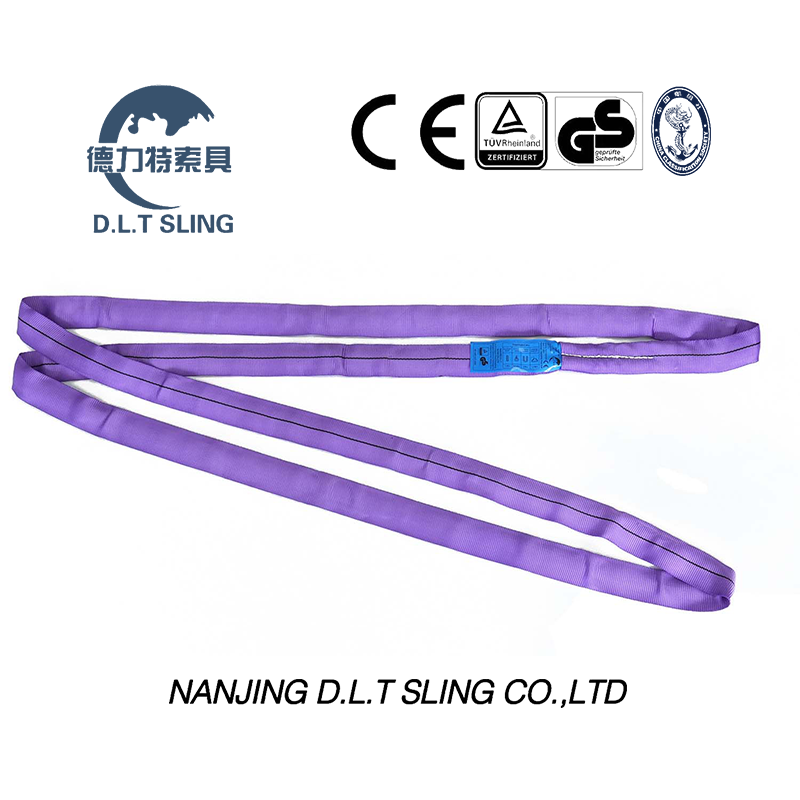

Ventaja estructural: Las eslingas redondas utilizan un bucle continuo de hilo de carga encerrado en una funda protectora, lo que ofrece una relación resistencia-peso excepcional.
Conformidad de carga: Su diseño los convierte en la eslinga de elevación flexible óptima para enganches tipo estrangulador y cargas cilíndricas sin causar abrasión en la superficie.
Restricciones de materiales: Si bien son muy versátiles, las eslingas de poliéster estándar tienen limitaciones ambientales estrictas con respecto a la exposición al calor y a productos químicos en comparación con los cables o cadenas.
Mandatos de cumplimiento: la implementación segura requiere un estricto cumplimiento de los estándares ASME B30.9 para la inspección diaria y la protección de bordes.
La integridad estructural de este equipo de aparejo depende completamente de su construcción interna. El núcleo consta de bucles continuos e interminables de hilo sintético. Estos hilos se enrollan juntos para lograr el volumen preciso necesario para cumplir con un límite de carga de trabajo específico. Debido a que los hilos son continuos, no hay empalmes ni puntos débiles dentro del núcleo que soporta la carga. Las aplicaciones industriales estándar suelen utilizar hilos de poliéster debido a su excelente resistencia, baja absorción de humedad y resistencia a los ácidos industriales comunes. Encontrará núcleos de poliéster en la mayoría de las obras de construcción y plantas de fabricación.
Para ascensores especializados de alta capacidad que requieren relaciones extremas entre resistencia y peso, los fabricantes utilizan fibras de alto rendimiento como HMPE (polietileno de alto módulo) o aramida (Kevlar). Estos materiales avanzados proporcionan capacidades que rivalizan con los cables de acero con una fracción del peso. Esto reduce significativamente la fatiga del aparejador durante los levantamientos pesados. Cuando un equipo tiene que montar el estator de un generador de 100 toneladas, luchar con un pesado cable de acero ralentiza toda la operación y aumenta el riesgo de lesiones en las manos. Los núcleos sintéticos de alto rendimiento permiten que un solo aparejador posicione el equipo de forma rápida y segura.
Material del núcleo | Ventaja principal | Estire a su capacidad nominal | Mejor aplicación |
|---|---|---|---|
Poliéster estándar | Rentable, buena resistencia a los ácidos | Aprox. 3% | Construcción general, fabricación. |
HMPE | Resistencia extrema, peso ultraligero | Menos del 1% | Ascensores pesados, espacio libre reducido |
Aramida (Kevlar) | Alta resistencia al calor | Aprox. 1% | Ambientes de alta temperatura |
Alrededor del núcleo interno que soporta la carga hay una chaqueta exterior tejida, generalmente construida con poliéster de doble pared. La función de esta chaqueta tubular es muy mal entendida en el campo. Es necesario aclarar un punto crítico de ingeniería: la chaqueta no soporta absolutamente ninguna carga durante el levantamiento. Su único propósito es contener los hilos centrales, mantenerlos alineados y proporcionar una barrera crítica contra la degradación por rayos UV, la suciedad y la abrasión superficial menor.
La construcción de doble pared garantiza que si la capa exterior se rompe por fricción o pequeños inconvenientes, una capa interior permanece intacta para proteger el núcleo. Sin embargo, esta chaqueta no está diseñada para soportar bordes afilados bajo tensión. Los aparejadores a menudo cometen el error de suponer que una chaqueta gruesa proporciona resistencia a los cortes. No es así. La chaqueta simplemente mantiene la forma del equipo y protege las fibras internas de la contaminación ambiental. Al inspeccionar la chaqueta, busca cualquier brecha que exponga los hilos internos al mundo exterior.
Comprender las características de estiramiento del aparejo sintético es vital para el control de carga y los cálculos de altura libre. Las eslingas redondas sin fin de poliéster estándar presentan un alargamiento de aproximadamente el 3 % en su capacidad nominal. Este ligero estiramiento proporciona una cualidad de absorción de impactos, lo que ayuda a mitigar los efectos de la carga dinámica cuando una grúa soporta inicialmente el peso de la carga. Si un operador de grúa atrapa una carga un poco demasiado rápido, ese estiramiento del 3% actúa como un amortiguador, reduciendo la carga de impacto transferida al cable de elevación de la grúa y a los accesorios de aparejo.
Sin embargo, en entornos con espacio libre restringido o donde se requiere precisión absoluta, este estiramiento se convierte en un inconveniente. Considere acoplar dos bridas mecanizadas grandes. Si está utilizando un cabestrillo de poliéster de 20 pies, un estiramiento del 3% equivale a más de 7 pulgadas de alargamiento. Eso hace que la alineación precisa sea casi imposible. Por el contrario, las fibras de alto rendimiento como el HMPE ofrecen propiedades de estiramiento increíblemente bajas, generalmente menos del 1 % a su capacidad nominal. Esto imita la rigidez del cable metálico y al mismo tiempo mantiene las ventajas de manipulación de los materiales sintéticos. Obtienes la precisión del acero sin el peso.
Definir los criterios de éxito del aparejo sintético pasa por analizar las características físicas de la carga. Es obligatoria una eslinga de elevación flexible cuando se manipulan componentes pintados, pulidos o fácilmente aplastables. Las piezas mecanizadas, los cascos de embarcaciones, los materiales aeroespaciales compuestos y los grandes tubos cilíndricos requieren una solución de aparejo que se ajuste perfectamente a su geometría sin provocar puntos de presión localizados.
La naturaleza tubular y blanda de este equipo garantiza que la fuerza de elevación se distribuya uniformemente por toda la superficie de contacto. Esto evita las muescas o rayones que inevitablemente causarían las cadenas de acero o los cables metálicos. Al levantar el casco de un yate recién pintado o el rotor de una turbina mecanizado con precisión, los daños en la superficie son inaceptables. La cubierta suave y el núcleo flexible se amoldan a los contornos de la carga, proporcionando un agarre seguro sin dejar marcas.
Si bien ambos son sintéticos, su comportamiento mecánico difiere significativamente. La principal ventaja reside en la distribución del desgaste. Se puede girar una configuración infinita con cada uso, asegurando que los puntos de contacto con el gancho de la grúa y la carga cambien constantemente. Este número infinito de puntos de apoyo prolonga drásticamente la vida útil del equipo. Simplemente mueva el punto de contacto unos centímetros antes del siguiente levantamiento.
Las eslingas de red plana, con ojales cosidos en cada extremo, tienen puntos de apoyo fijos que sufren tensión y fricción repetitivas durante cada elevación. El ojo de una eslinga de red siempre se apoya en el gancho de la grúa y el cuerpo siempre contacta con la carga aproximadamente en la misma zona. Además, el perfil tubular navega por argollas de elevación estrechas y herrajes complejos mucho más fácilmente que una eslinga de red ancha y plana. Una eslinga de red plana puede amontonarse y perder su capacidad nominal si se la introduce en un grillete estrecho, mientras que un diseño tubular se comprime naturalmente para adaptarse al hardware.
Para ascensores críticos de alto tonelaje, los ingenieros suelen especificar diseños de trayectorias múltiples. Las configuraciones estándar de ruta única encierran todos los hilos que soportan carga dentro de una camisa tubular. Los diseños de múltiples rutas presentan dos o más rutas de carga independientes dentro de una única cubierta exterior. Esto proporciona una redundancia crítica. Si un camino falla debido a un daño localizado severo, el camino secundario evita una caída catastrófica inmediata, permitiendo que la carga baje de manera segura al suelo.
Además, estas eslingas de alta capacidad suelen incorporar sistemas de advertencia de inspección de fibra óptica integrados. A lo largo de los hilos portantes discurre un cable de fibra óptica. Si el núcleo interno se ve comprometido o sobrecargado, el cable de fibra óptica se rompe. Esto evita que la luz pase a través del cable, indicando inmediatamente al instalador que el equipo ha sufrido daños internos y debe ser retirado del servicio. Esto elimina las conjeturas al inspeccionar materiales sintéticos de carga pesada.
La evaluación de opciones sintéticas frente a cables metálicos y cadenas de aleación requiere una mirada equilibrada a las realidades operativas. Las ventajas de los materiales sintéticos incluyen una ergonomía muy superior, una fracción del peso y una protección de la carga incomparable. Los aparejadores pueden llevar equipos sintéticos de alta capacidad sobre sus hombros, mientras que las cadenas de acero equivalentes requieren montacargas para colocarse. Esto acelera el proceso de montaje y reduce la tensión física de la tripulación.
Sin embargo, las vulnerabilidades son igualmente significativas. Las fibras sintéticas son muy susceptibles a cortarse cuando se exponen a bordes afilados bajo tensión. Una cadena de acero puede arrastrarse por un borde de hormigón rugoso sin fallar; un núcleo sintético se cortará instantáneamente en las mismas condiciones. Además, poseen una tolerancia al calor mucho menor. Si bien las cadenas de aleaciones pueden funcionar en fundiciones y acerías a temperaturas extremas, las sintéticas estándar se derretirán y fallarán catastróficamente en esos mismos entornos. Debe hacer coincidir el material con el entorno.
La industria del aparejo utiliza un sistema de codificación de colores estandarizado para chaquetas tubulares sintéticas para ayudar al personal a identificar rápidamente las capacidades nominales. Este sistema visual agiliza las operaciones en sitios de trabajo concurridos, lo que permite al instalador capturar el equipo adecuado de un vistazo.
Color de la chaqueta | Capacidad vertical (aprox. libras) | Capacidad de gargantilla (aprox. libras) | Capacidad de la cesta (aprox. libras) |
|---|---|---|---|
Púrpura | 2.600 | 2,100 | 5.200 |
Verde | 5.300 | 4.200 | 10.600 |
Amarillo | 8.400 | 6.700 | 16.800 |
Broncearse | 10.600 | 8.500 | 21.200 |
Red | 13.200 | 10.600 | 26.400 |
Blanco | 17.000 | 13.600 | 34.000 |
Azul | 21.200 | 17.000 | 42.400 |
A pesar de este conveniente sistema, se debe instruir a los compradores y aparejadores para que siempre verifiquen la etiqueta de identificación del fabricante sobre el color de la chaqueta. La decoloración por exposición a los rayos UV, suciedad intensa o manchas químicas puede oscurecer fácilmente el tono verdadero. Una chaqueta verde descolorida puede parecer amarilla bajo ciertas condiciones de iluminación. La etiqueta es el único indicador legalmente vinculante de la carga máxima de trabajo del equipo. Si la etiqueta falta o es ilegible, el equipo está inactivo y debe retirarse del servicio inmediatamente.
El límite de carga de trabajo (WLL) de una eslinga redonda cambia drásticamente según la configuración del aparejo. No se puede asumir que la clasificación vertical se aplica a todos los ascensores. En un enganche vertical, el equipo soporta todo el peso directamente. Cuando se configura en un enganche tipo estrangulador, la capacidad normalmente se reduce en un 20 % debido a la tensión creada en el punto de estrangulamiento. Las fibras se comprimen y se doblan sobre sí mismas, lo que reduce su resistencia general a la rotura.
Sin embargo, la extrema flexibilidad del diseño tubular maximiza el contacto de la superficie en un enganche tipo estrangulador, agarrando cargas cilíndricas con más fuerza que cualquier otro material. Al levantar haces de tubos o barras de acero lisas, un enganche estrangulador proporciona un control de carga superior. En un verdadero enganche de canasta, donde ambos extremos se colocan en el gancho de la grúa y la carga se sostiene de manera uniforme, la capacidad se duplica en comparación con la clasificación vertical. Esto supone que la relación D/d (diámetro de la carga comparado con el diámetro de la eslinga) cumple con los estándares de la industria. Si la carga es demasiado estrecha, se crea un radio de curvatura severo que anula el multiplicador de enganche de la canasta.
Las limitaciones operativas deben dictar las adquisiciones. El poliéster estándar se degrada rápidamente cuando se expone a altas temperaturas. La temperatura de funcionamiento máxima absoluta es 194°F (90°C). Operar por encima de este umbral hace que las fibras sintéticas se debiliten, se derritan y eventualmente fallen. No se pueden utilizar sintéticos estándar cerca de operaciones de soldadura, tuberías de vapor u hornos industriales.
La compatibilidad química es igualmente crítica. El poliéster ofrece una excelente resistencia a los ácidos más comunes, lo que lo hace adecuado para determinados entornos de procesamiento químico o instalaciones de manipulación de baterías. Sin embargo, el poliéster se destruye rápidamente con los álcalis (bases). Si una operación de elevación implica exposición a sodas cáusticas, soluciones de limpieza alcalinas fuertes o ciertos agentes blanqueadores, se debe evitar estrictamente el poliéster. En estos entornos específicos, un ingeniero de aparejos calificado debe evaluar materiales alternativos como nailon o acero.
El principal modo de falla de los aparejos sintéticos es el corte bajo tensión. Incluso un borde aparentemente sin filo, como el ala de una viga en I o el vaciado tosco de un bloque de concreto, actúa como una hoja de afeitar cuando se aplican miles de libras de tensión a las fibras sintéticas. No se puede subestimar la necesidad de una protección de bordes diseñada. Los aparejadores deben utilizar fundas resistentes, almohadillas de Kevlar o protectores de esquinas magnéticos al levantar cargas con bordes afilados o abrasivos.
El cartón, los trapos o los restos de madera no son protectores de bordes diseñados y violan los protocolos de seguridad. Cuando se aplica tensión, las fibras sintéticas atravesarán un trozo de cartón y cortarán el borde de acero que se encuentra debajo. La protección de bordes diseñada para resistir la fuerza de corte y distribuir la presión en un área más amplia. Si compra aparejos sintéticos, debe adquirir al mismo tiempo la protección de bordes adecuada.
Los fabricantes incorporan funciones de inspección integradas para ayudar a los instaladores a identificar daños internos. Muchos diseños incluyen chismes. Se trata de pequeñas extensiones de los hilos centrales que sobresalen a través de la chaqueta. Si estas colas desaparecen dentro de la chaqueta o se vuelven desiguales, indica que el núcleo interno ha sido sobrecargado o estirado más allá de su límite elástico. Básicamente, el núcleo se ha roto o deformado dentro de la cubierta.
Además, a menudo se tejen hilos de advertencia de colores en el núcleo. Si se rompe la cubierta exterior y estos hilos de advertencia de colores brillantes se vuelven visibles, indica una exposición inmediata del núcleo. No es necesario ver hilos centrales cortados para no pasar la inspección; simplemente ver los hilos de advertencia a través de un agujero en la chaqueta es suficiente para retirar el equipo. Estas señales visuales eliminan la ambigüedad de las inspecciones diarias.
Los protocolos de inspección obligatorios se rigen por las regulaciones ASME B30.9 y OSHA. Las inspecciones se clasifican en Inicial (antes del primer uso), Frecuente (inspección visual realizada por el usuario antes de cada turno) y Periódica (inspección documentada realizada por una persona designada y calificada al menos una vez al año). Los criterios de retirada del servicio son estrictos y no negociables.
Verifique la etiqueta de identificación. Si falta o es ilegible, retire el equipo del servicio.
Inspeccione toda la longitud de la chaqueta en busca de agujeros, desgarros, cortes o ganchos que expongan los hilos centrales.
Busque cualquier signo de quemaduras ácidas o cáusticas, que aparecen como parches duros y descoloridos.
Verifique si hay evidencia de derretimiento, carbonización o salpicaduras de soldadura en cualquier parte de la chaqueta.
Palpe el equipo en busca de puntos duros y quebradizos que indiquen daño por calor interno o degradación química.
Examine los chismes para asegurarse de que sean visibles y uniformes.
Maximizar el retorno de la inversión requiere protocolos de almacenamiento adecuados. Las fibras sintéticas se degradan cuando se exponen a la luz ultravioleta prolongada del sol o a la soldadura por arco. Dejar el equipo tirado en el suelo o colgado de una cerca bajo la luz solar directa destruirá su resistencia a la tracción con el tiempo, incluso si nunca se usa para levantar una carga.
El equipo debe almacenarse en ambientes frescos, secos y oscuros. Colgarlos en estantes exclusivos lejos de daños mecánicos, derrames químicos y fuentes de calor extremas garantiza que mantengan su integridad estructural a lo largo del tiempo. Un loft de aparejo adecuado o una caja de almacenamiento mantiene el equipo alejado del suelo y del tráfico de montacargas. El almacenamiento adecuado previene la degradación prematura y garantiza que el equipo esté listo y sea seguro para el próximo levantamiento crítico.
Cuando se ejecutan elevadores de techo que exigen máxima conformidad de carga y protección de la superficie, el aparejo tubular sintético sigue siendo la mejor opción. El diseño de bucle continuo proporciona una relación resistencia-peso inigualable y, al mismo tiempo, elimina prácticamente el daño a la superficie asociado con las cadenas de acero o los cables metálicos. Los equipos de adquisiciones deben basar su lógica de selección en variables precisas: peso de carga máximo previsto, configuraciones del enganche primario, límites de temperatura ambiental y posible exposición a sustancias químicas en el lugar de trabajo.
Audite su inventario de aparejos actual de inmediato para identificar y destruir cualquier equipo dañado o ilegible.
Implementar una estricta rutina de inspección diaria basada en los criterios ASME B30.9 para todo el personal de aparejo.
Adquiera protección de bordes diseñada para todos los levantamientos que involucren vigas de acero, concreto o bordes mecanizados.
Consulte con un ingeniero de aparejos certificado para determinar si se requieren fibras HMPE de alto rendimiento para sus aplicaciones de carga pesada.
R: Una eslinga de red presenta una construcción tejida plana con ojales cosidos fijos en cada extremo, lo que limita los puntos de desgaste. Una eslinga redonda consta de hilos centrales sin fin encerrados en una camisa tubular protectora, lo que permite girarla para distribuir el desgaste uniformemente en toda su longitud.
R: Se mide por su longitud de trabajo efectiva (o alcance), que es la distancia de un extremo al otro del punto de apoyo cuando se coloca plano. Esto es exactamente la mitad de la circunferencia total o longitud de tracción a tracción del bucle continuo.
R: Si bien algunos fabricantes están autorizados a reparar desgarros menores en la chaqueta protectora exterior, cualquier daño en los hilos internos que soportan la carga significa que el equipo no se puede reparar. Debe ser destruido y reemplazado inmediatamente.
R: Según las normas ASME B30.9, la temperatura máxima de funcionamiento segura para aparejos sintéticos de poliéster estándar es de 194 °F (90 °C). La exposición a temperaturas superiores a este límite provocará degradación estructural y posibles fallas.
R: La industria utiliza un sistema de codificación de colores estándar en la cubierta exterior (p. ej., morado, verde, amarillo) para indicar rápidamente la capacidad aproximada. Sin embargo, la etiqueta de identificación del fabricante es el único indicador legal y preciso del límite de carga de trabajo.
R: Si la cubierta exterior se rasga, corta o desgasta hasta el punto en que los hilos internos del núcleo se vuelven visibles, el equipo cumple con los criterios de retirada inmediata del servicio. Debe ponerse fuera de funcionamiento para evitar una caída catastrófica.
R: Sí, son muy efectivos en un enganche de canasta. Esta configuración generalmente duplica el límite de carga de trabajo vertical, siempre que el radio de curvatura de la carga y la relación D/d se mantengan dentro de los límites estándar para evitar tensiones localizadas en las fibras.
