¿Qué es una eslinga de correas?

Levantar cargas pesadas, costosas o frágiles requiere equipos donde el fallo no es una opción. La realidad de alto riesgo del aparejo industrial significa que cada elevación, movimiento y colocación exige precisión absoluta. Especificar el equipo de elevación incorrecto introduce graves riesgos operativos y de seguridad. Corre el riesgo de sufrir daños localizados en la carga, daños en la superficie, caídas catastróficas y un estricto incumplimiento de las normas OSHA o ASME. Cuando los componentes del aparejo fallan, las consecuencias amenazan directamente la seguridad del sitio y los plazos del proyecto. Para mitigar estos riesgos, los profesionales del aparejo utilizan la eslinga de cincha como una solución sintética versátil y de alta resistencia. A diferencia de las cadenas rígidas o los cables abrasivos, las eslingas sintéticas brindan flexibilidad, resistencia y protección de la carga. Esta guía técnica proporciona el marco para seleccionar el material, la configuración y la capacidad correctos para aplicaciones de elevación específicas.

Conclusiones clave

• La especificidad del material dicta la aplicación: La elección entre una eslinga de elevación de poliéster y nailon depende completamente de los requisitos de estiramiento y la exposición química (ácido o álcali).

• Los tipos de enganche alteran la capacidad: el límite de carga de trabajo (WLL) no es estático; fluctúa significativamente dependiendo de si se utiliza un enganche vertical, de estrangulamiento o de canasta.

• La protección de los bordes no es negociable: la causa principal de fallas de las eslingas sintéticas son los cortes y la abrasión causados ​​por los bordes de la carga desprotegidos.

• Compatibilidad de la interfaz de hardware: La conexión de eslingas de ojo y ojo a grilletes tipo arco o pasador requiere una coincidencia física precisa para evitar el agrupamiento estructural y el desgaste acelerado.

• Estándares de cumplimiento estrictos: el cumplimiento de los criterios de inspección y eliminación de ASME B30.9 es obligatorio para la seguridad operativa y la mitigación de responsabilidad.

Anatomía y mecánica de una eslinga de cinta industrial

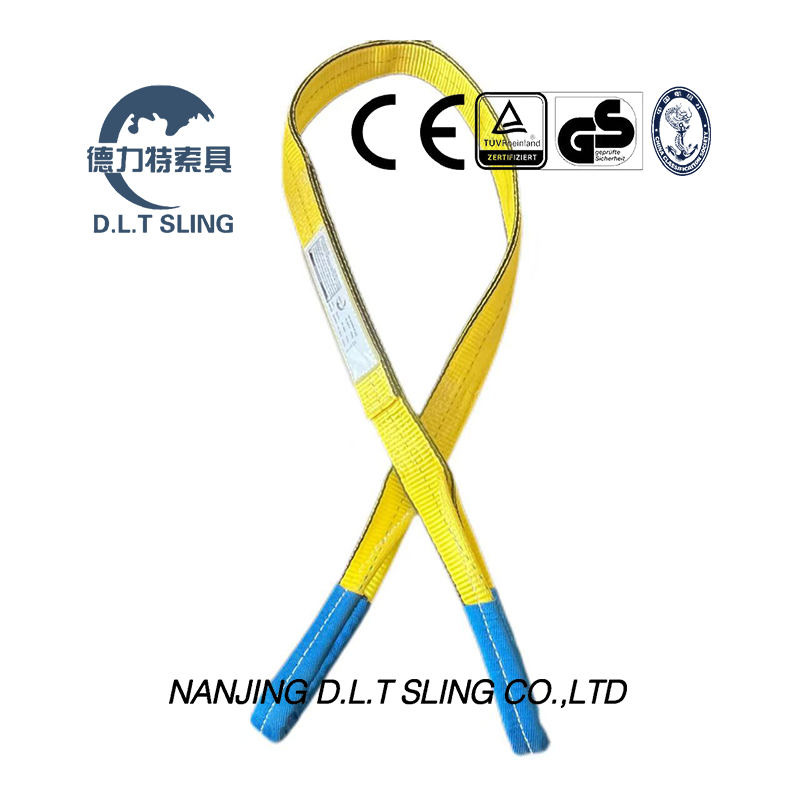

Una eslinga de cinta industrial es una correa de elevación plana, flexible y de alta resistencia tejida con fibras sintéticas. Los fabricantes diseñan estas correas específicamente para levantar, mover y bajar cargas pesadas de forma segura. La anatomía estructural consiste en un cuerpo tejido plano formado por hilos de urdimbre y trama que soportan carga. Los hilos de urdimbre corren longitudinalmente y soportan la tensión de carga real. Los hilos de trama corren transversalmente, uniendo los hilos de urdimbre y proporcionando resistencia a la abrasión. Los ojos reforzados sirven como puntos de apoyo principales para las conexiones de hardware. Las fundas protectoras suelen proteger las fibras centrales de la fricción localizada. Cada eslinga que cumple con las normas cuenta con una etiqueta de identificación obligatoria del fabricante que detalla sus especificaciones.

Comprender la terminología de la industria mantiene seguras las operaciones de manipulación. Debes conocer estas siglas:

• WLL: Límite de carga de trabajo. Esto indica la carga máxima permitida bajo condiciones de enganche específicas.

• SF: Factor de Diseño/Seguridad. Normalmente, esto es 5:1 para eslingas de correas sintéticas según los estándares ASME B30.9.

• EE: Configuración ojo y ojo. Estos cabestrillos cuentan con presillas en ambos extremos.

• ES: Configuración sin fin. Estos forman un bucle sintético continuo.

La mecánica de distribución de carga de una eslinga sintética plana ofrece distintas ventajas en el campo. La amplia superficie reduce la presión localizada sobre cargas frágiles, pintadas o terminadas. Esto lo vemos constantemente al levantar carcasas de bombas mecanizadas o carcasas de generadores pintadas. Esto contrasta marcadamente con los puntos de presión concentrados creados por cables metálicos o cadenas de acero. Las cadenas aplastan o rayan fácilmente superficies delicadas. Además, estas eslingas cierran eficazmente la brecha entre cargas pesadas y los dispositivos de elevación primarios. Se conectan perfectamente con ganchos de grúas aéreas, polipastos y accesorios para elevadores de bolsillo de montacargas.

Para inspeccionar adecuadamente la anatomía de su equipo de elevación antes de un turno, siga esta secuencia numerada:

1. Localice y verifique la legibilidad y las clasificaciones WLL de la etiqueta del fabricante.

2. Pase sus manos desnudas a lo largo de todo el cuerpo plano para detectar cortes ocultos o residuos incrustados.

3. Inspeccione los puntos de apoyo dentro de los ojos en busca de abrasión severa o fibras derretidas.

4. Verifique que las costuras de empalme que soportan la carga no tengan hilos rotos o tirados.

5. Examine cualquier hardware adjunto en busca de deformaciones, hendiduras o salpicaduras de soldadura.

Selección de materiales: cabestrillo de elevación de poliéster versus nailon

La selección del material sintético correcto dicta el éxito operativo. Una eslinga de elevación de poliéster presenta una propiedad de baja elongación. Se extiende aproximadamente un 3% a su capacidad nominal. Este estiramiento mínimo lo hace ideal para áreas con poco espacio libre y levantamiento de precisión. Evita rebotes peligrosos de la carga durante el transporte. El poliéster ofrece alta resistencia a ambientes ácidos, agentes blanqueadores y absorción de humedad. Esto previene eficazmente la congelación y la pudrición seca en aplicaciones al aire libre. Utilizamos poliéster casi exclusivamente alrededor de plantas de baterías y estaciones de lavado con ácido.

Por el contrario, las eslingas de nailon presentan una mayor propiedad de alargamiento. Por lo general, se extienden entre un 8% y un 10% a su capacidad nominal. Esta elasticidad proporciona absorción de impactos en caso de cambios repentinos de carga o aceleraciones dinámicas. Si bien el nailon cuenta con una excelente resistencia a los ambientes alcalinos, sigue siendo muy vulnerable a los ácidos y la degradación química. Ambos materiales comparten compensaciones ambientales similares con respecto a la temperatura. Los límites máximos suelen limitarse a 194 °F (90 °C). Ambos sufren una degradación gradual de los rayos UV con el tiempo cuando se dejan expuestos a la luz solar directa.

Configuraciones y tipos de eslingas de correas industriales

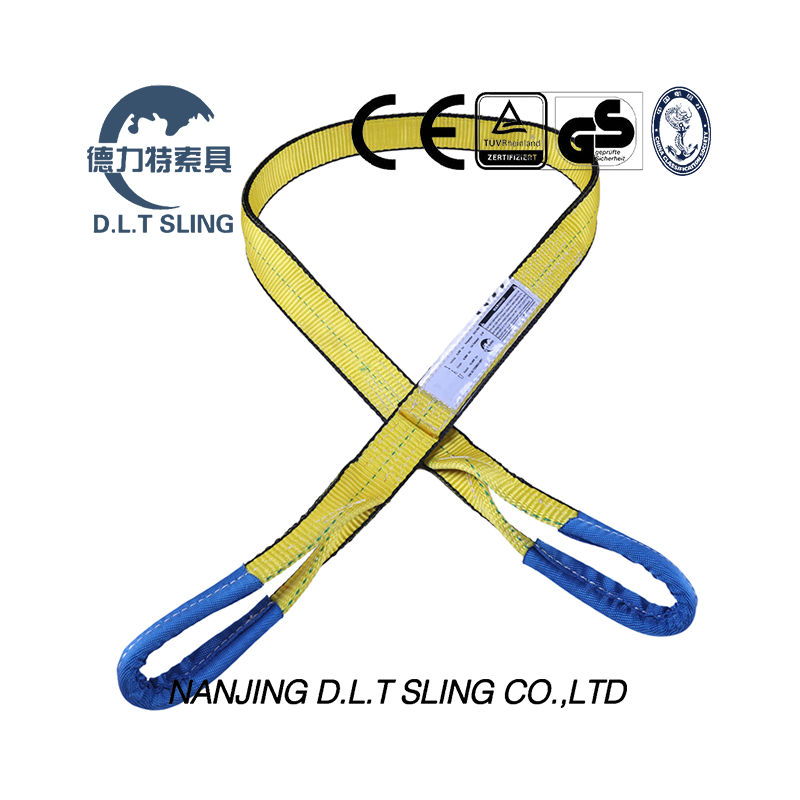

Los fabricantes construyen eslingas sintéticas en varias configuraciones para adaptarse a diversos escenarios de aparejo. Los tipos 3 y 4 representan eslingas Eye-and-Eye (EE). El ojo plano (Tipo 3) permite una fácil extracción de debajo de cargas planas. El Twisted Eye (Tipo 4) optimiza los enganches de gargantilla. Los ojos se ubican en ángulos de 90 grados con respecto al cuerpo de la eslinga, lo que permite una envoltura más ajustada y segura alrededor de haces de tuberías o material de acero.

El tipo 5 se refiere a Endless Slings (EN). Se trata de bucles continuos de material sintético. La principal ventaja operativa de una configuración sin fin es la capacidad de rotar los puntos de desgaste a lo largo del bucle continuo. Al cambiar las áreas de contacto con cada elevación, los aparejadores distribuyen la abrasión de manera uniforme. Esto prolonga significativamente la vida útil del arnés. Las eslingas Tipo 1 y Tipo 2 incorporan accesorios Triangle y Choker. Estas configuraciones utilizan herrajes integrados de aleación de acero o aluminio en los extremos para accesorios de aparejo especializados. Esto reduce el desgaste directamente en el gancho de la grúa.

Los anchos y las capas de las eslingas dictan el rendimiento. Las clasificaciones de capas varían desde construcciones de una sola capa hasta construcciones de varias capas. Los anchos de red suelen oscilar entre 1 y 12 pulgadas. Agregar capas aumenta la capacidad de elevación sin aumentar proporcionalmente el ancho. Esto permite que la eslinga mantenga la flexibilidad necesaria para envolver geometrías de carga complejas. Una eslinga de cuatro capas ofrece una resistencia enorme pero se vuelve rígida, lo que hace que sea más difícil ahogarse con cargas de diámetro pequeño.

Al seleccionar una configuración para un ascensor específico, considere estos factores:

1. Determine el peso de la carga y el centro de gravedad.

2. Identifique los puntos de conexión disponibles en la carga.

3. Seleccione el tipo de enganche necesario para estabilizar la carga.

4. Elija el tipo de eslinga (EE, EN o equipada con hardware) que coincida con el enganche.

5. Calcule la longitud requerida para mantener ángulos seguros de la eslinga.

Compatibilidad del hardware de aparejo: conexiones de enganche y grilletes

La anatomía de los puntos de conexión requiere una atención cuidadosa. Debe observar cómo interactúa el punto de apoyo del ojo de la eslinga con los herrajes de aparejo. El acoplamiento inadecuado entre las fibras sintéticas y los herrajes de acero provoca una rápida degradación. Los grilletes tipo arco o de ancla se adaptan a argollas de eslinga más anchas. Permiten ángulos de cabestrillo de múltiples patas sin pellizcos laterales. El arco redondeado ofrece mucho espacio. Esto evita que las fibras sintéticas se amontonen estructuralmente bajo mucha tensión.

Los grilletes de tipo pasador o de cadena presentan limitaciones específicas. Colocar correas sintéticas directamente sobre un pasador roscado provoca una fricción severa, generación de calor y daños a las fibras a medida que se desplaza la carga. Los aparejadores deben cumplir con la regla de 1/3 de ancho. El ancho del arco o pasador del grillete debe ser al menos 1/3 del ancho del ojo plano. Esta restricción geométrica evita la sobrecarga localizada. Garantiza que la carga se distribuya uniformemente en el punto de apoyo del ojo.

Evaluación de los límites de carga de trabajo (WLL) y la dinámica del enganche

La capacidad básica de cualquier eslinga está determinada por el enganche vertical. Esto ocurre cuando la eslinga se instala directamente desde el gancho del polipasto hasta un único punto de conexión en la carga. Sin embargo, la WLL es dinámica. Se requiere reducción de potencia para enganches tipo estrangulador. La tensión mecánica del cabestrillo que se enrolla sobre sí mismo y pasa a través de su propio ojo crea fricción y compresión. Los estándares de la industria exigen reducir la capacidad al 80% de la clasificación vertical cuando se utiliza un enganche tipo estrangulador.

Por el contrario, un verdadero enganche de cesta vertical multiplica la capacidad. Duplica efectivamente (200%) la WLL al distribuir la carga en dos patas verticales. Esto requiere que el radio de curvatura de la carga sea suficiente para evitar daños a las fibras. Los cálculos de tensión del ángulo de la eslinga dictan la seguridad en levantamientos de varias piernas. A medida que los ángulos de las eslingas caen por debajo de los 60 grados con respecto a la horizontal, la tensión en las correas aumenta exponencialmente. Esto requiere un cabestrillo de mayor calidad. La tensión real se calcula dividiendo el peso de la carga por el número de patas multiplicado por el seno del ángulo horizontal de la eslinga.

Para calcular la tensión con precisión en el campo, siga estos pasos:

1. Mida el peso total de la carga.

2. Determine el número de patas que soportan carga.

3. Mida el ángulo horizontal de las eslingas.

4. Encuentre el factor de ángulo de carga (por ejemplo, 1,414 para 45 grados).

5. Multiplique la proporción vertical de la carga por el factor de ángulo para encontrar la tensión real por pierna.

Eslingas de cinta versus eslingas redondas versus cable de acero

La comparación de correas planas con eslingas redondas revela distintas preferencias de aplicación. La superficie de carga plana y ancha de una eslinga de cincha destaca por distribuir el peso sobre superficies delicadas. Las eslingas redondas contienen hilos centrales de hebras continuas que soportan carga dentro de una camisa tubular. Se ajustan perfectamente a formas irregulares pero ofrecen una zona de contacto más estrecha. Especificamos correas planas para cargas propensas a aplastarse o muy pulidas donde el contacto de la superficie evita daños.

Al comparar las correas sintéticas con cables o cadenas, las compensaciones se centran en la ergonomía frente a la durabilidad. Las eslingas sintéticas ofrecen una ergonomía superior, un manejo liviano, cero riesgo de oxidación y una excelente protección del acabado superficial. Sin embargo, sacrifican la tolerancia a temperaturas extremas, la resistencia a los bordes afilados y la robusta durabilidad inherentes a las cadenas de acero o los cables metálicos. Los aparejadores evalúan el entorno de carga para determinar qué propiedades del material son más importantes para el levantamiento específico.

Riesgos de implementación y mitigación de la seguridad

La principal amenaza para las eslingas sintéticas son los cortes en los bordes. El modo de falla es repentino y catastrófico. Es esencial exigir el uso de protección de bordes diseñada. Debe utilizar fundas sintéticas, almohadillas de desgaste resistentes o protectores de esquinas magnéticos. Las soluciones improvisadas, como el cartón o las mangueras contra incendios desechadas, violan los protocolos de seguridad y fallan bajo presión.

La degradación química y ambiental plantea riesgos importantes. En plantas químicas activas, entornos marinos o entornos marinos, las estrategias de mitigación incluyen un almacenamiento seco adecuado, lejos de la luz ultravioleta y de productos químicos activos. El cumplimiento de los criterios de inspección y eliminación de ASME B30.9 no es negociable. Las eslingas deben retirarse del servicio si presentan daños específicos.

• Etiquetas de identificación del fabricante faltantes, ilegibles o desprendidas.

• Quemaduras ácidas o cáusticas.

• Derretimiento, carbonización o salpicaduras de soldadura.

• Enganches, pinchazos, desgarros o cortes.

• Costuras rotas o desgastadas en los empalmes de carga.

• Decoloración o endurecimiento de las fibras causado por degradación química o UV.

Conclusión

La efectividad y seguridad de una configuración de elevación sintética dependen completamente de hacer coincidir el material y la configuración correctos con la geometría de carga específica, los accesorios de montaje y las condiciones ambientales. Pasar por alto la compatibilidad química, la protección de los bordes o los factores de reducción del enganche garantiza la falla del equipo. Para optimizar sus operaciones de montaje, ejecute los siguientes pasos:

• Audite su inventario de elevación actual para asegurarse de que todas las etiquetas sean legibles y cumplan con ASME B30.9.

• Implementar protección de bordes de ingeniería obligatoria para todos los levantamientos que involucren materiales sintéticos.

• Estandarice el uso de grilletes de arco sobre grilletes de pasador al conectar argollas planas a herrajes.

• Capacite a todo el personal de aparejo sobre cómo calcular los aumentos de tensión en función de los ángulos horizontales de la eslinga.

Preguntas frecuentes

P: ¿Se puede utilizar una eslinga sintética para levantar cargas con bordes afilados?

R: No, las eslingas sintéticas nunca deben usarse en bordes afilados sin una protección de borde diseñada. Los bordes afilados o abrasivos sin protección cortarán las fibras sintéticas bajo tensión, lo que provocará una falla de carga inmediata y catastrófica.

P: ¿Cómo afecta el agua a la capacidad de elevación de las eslingas de nailon?

R: El nailon absorbe la humedad, lo que reduce su resistencia general entre un 10 % y un 15 % cuando está mojado. El poliéster no absorbe agua y conserva el 100% de su resistencia en condiciones de humedad.

P: ¿Cuál es la temperatura máxima que puede soportar un cabestrillo sintético?

R: Tanto las eslingas sintéticas de poliéster como las de nailon estándar tienen un límite de temperatura operativa máxima segura de 194 °F (90 °C). La exposición a temperaturas superiores a este umbral hace que las fibras se derritan y pierdan integridad estructural.

P: ¿Por qué la capacidad del enganche estrangulador es menor que la capacidad del enganche vertical?

R: Un enganche tipo estrangulador reduce la capacidad porque la eslinga pasa por su propio ojo, creando una curva pronunciada y puntos de tensión localizados. Esta desventaja mecánica generalmente reduce el límite de carga de trabajo al 80% de la clasificación vertical.

P: ¿Con qué frecuencia se deben inspeccionar las eslingas sintéticas?

R: Las eslingas deben recibir una inspección visual por parte del usuario antes de cada turno o levantamiento. Se debe realizar una inspección periódica y documentada por parte de una persona calificada y designada al menos una vez al año o con mayor frecuencia según la gravedad del uso.
