La elevación por encima de la cabeza no deja margen de error. Al mover toneladas de material suspendido, las fallas del equipo provocan incidentes de seguridad catastróficos, sanciones regulatorias y tiempo de inactividad operativa. En el centro de esta operación se encuentra la eslinga de elevación , vínculo esencial entre la carga y la grúa.
Hacer coincidir el equipo de aparejo correcto con perfiles de carga, condiciones ambientales y configuraciones de enganche específicos presenta un desafío de ingeniería complejo. Usar el material incorrecto o subestimar las fuerzas dinámicas compromete la seguridad instantáneamente. Los aparejadores deben evaluar la tensión, los ángulos y las limitaciones del material para garantizar que la carga permanezca segura desde el momento en que sale del suelo.
Esta guía proporciona un marco integral para evaluar, seleccionar e implementar el equipo de montaje correcto. Al comprender las propiedades de los materiales, los límites de carga de trabajo (WLL) y los estrictos estándares de cumplimiento de la industria, puede ejecutar operaciones de elevación seguras, eficientes y conformes.
El material dicta la aplicación: las eslingas de cadena sintéticas, de cable metálico y de aleación poseen distintas propiedades térmicas, químicas y de resistencia a la abrasión que determinan su idoneidad para entornos operativos específicos.
La capacidad es dinámica: la carga límite de trabajo (WLL) de una eslinga no es estática; fluctúa significativamente según el tipo de enganche (vertical, estrangulador, cesta) y el ángulo de elevación.
El cumplimiento es obligatorio: el estricto cumplimiento de los estándares ASME B30.9 y OSHA para inspecciones diarias, etiquetado adecuado y criterios de retirada del servicio no es negociable para mitigar la responsabilidad.
La protección de los bordes es fundamental: las eslingas sintéticas requieren una protección de los bordes diseñada para evitar fallas catastróficas por cortes o fricción bajo tensión.
Una eslinga de elevación sirve como elemento de aparejo conectivo que une la carga al dispositivo de elevación. Ya sea que se fije a un gancho de grúa, un polipasto, un montacargas o una viga de elevación, debe transferir de forma segura el peso de la carga al mecanismo de elevación sin deformación estructural.
Los cabestrillos rara vez funcionan de forma aislada. Interactúan con componentes de conexión como eslabones maestros, grilletes, ganchos y puntos de fijación especializados. La compatibilidad entre el cabestrillo y este hardware de interfaz dicta el éxito del levantamiento. Los accesorios que no coinciden provocan una distribución desigual de la tensión, lo que provoca un desgaste prematuro o fallas repentinas. Por ejemplo, colocar una eslinga de tejido sintético ancho en un grillete estrecho pellizca la tela, concentrando la carga en los bordes exteriores y reduciendo drásticamente su resistencia efectiva.
El concepto de carga límite de trabajo (WLL) rige todas las operaciones de elevación. WLL representa la masa o fuerza máxima que el equipo de aparejo está autorizado a soportar en servicio general. Este límite incorpora factores de diseño específicos para tener en cuenta las fuerzas dinámicas, las cargas de impacto y la degradación menor del material. Exceder el WLL garantiza la fatiga estructural e invita a una falla inmediata.
Los estándares de la industria exigen factores de diseño específicos (factores de seguridad) basados en el material utilizado. Estos factores aseguran un amortiguador entre la WLL y la resistencia a la rotura real del equipo.
Material del cabestrillo | Factor de diseño estándar (ASME B30.9) | Significado |
|---|---|---|
Correas sintéticas | 5:1 | La resistencia a la rotura es 5 veces la WLL |
Redondo sintético | 5:1 | La resistencia a la rotura es 5 veces la WLL |
cuerda de alambre | 5:1 | La resistencia a la rotura es 5 veces la WLL |
Cadena de aleación | 4:1 | La resistencia a la rotura es 4 veces la WLL |
La evaluación de un cabestrillo requiere establecer estrictos criterios de éxito antes de que comience el levantamiento. Debes analizar el peso total de la carga y localizar con precisión el centro de gravedad. Levantar una carga con un centro de gravedad desplazado utilizando patas de eslinga de igual longitud provoca un desplazamiento de la carga y una posible caída. La fragilidad de la carga determina el material requerido, mientras que las limitaciones ambientales como el calor, los productos químicos y los bordes afilados determinan las medidas de protección necesarias.

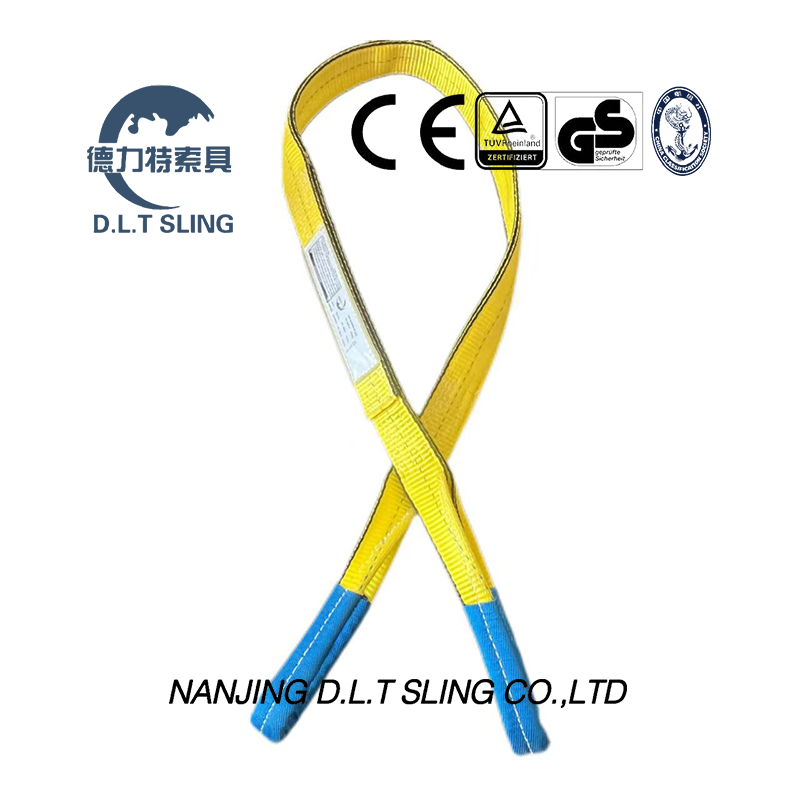

Una eslinga de cincha presenta un perfil plano de tela sintética tejida, generalmente construido con nailon o poliéster. Este diseño prioriza la flexibilidad y la protección de la carga, amoldándose fácilmente a la forma del objeto levantado mientras distribuye el peso sobre una superficie más amplia.

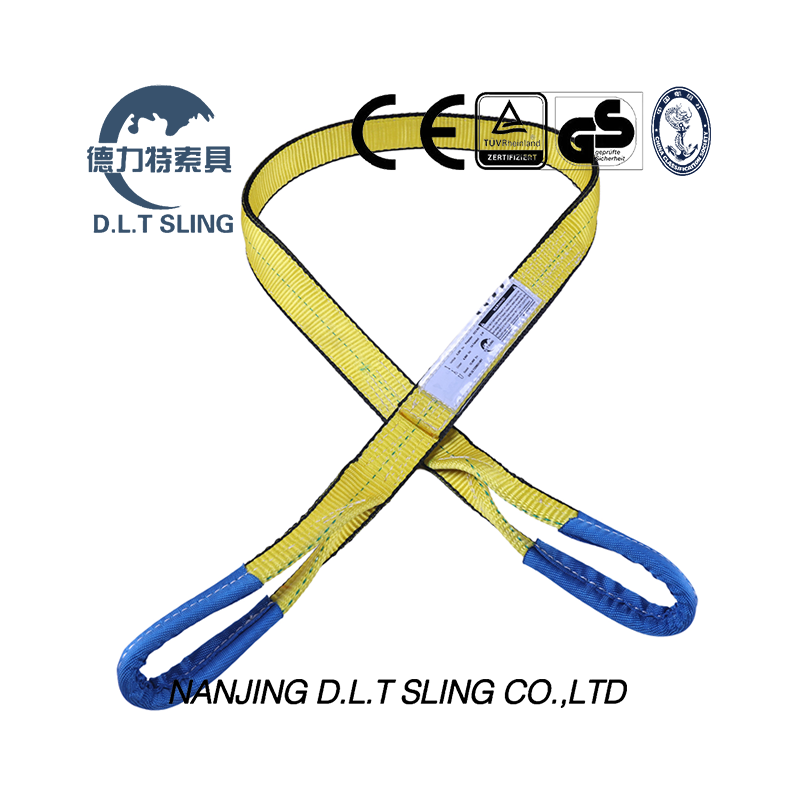

Las variaciones de configuración se adaptan a las diferentes necesidades de montaje. Flat Eye & Eye (Tipo 3) ofrece un diseño versátil con ojos en ambos extremos descansando en el mismo plano. El Twisted Eye (Tipo 4) presenta ojos torcidos en ángulos de 90 grados, formando un mejor perfil para enganches de gargantilla y accesorios de gancho. La configuración Endless (Tipo 5) proporciona un bucle continuo, lo que permite al instalador rotar los puntos de desgaste y extender la vida útil del equipo.
Estas eslingas destacan cuando se manipulan piezas de alto acabado, cargas delicadas o desiguales y escenarios que requieren aparejos livianos y fáciles de manejar. El material blando evita rayones y daños por aplastamiento en superficies sensibles como acero mecanizado, componentes pintados o estructuras de fibra de vidrio.
Las correas sintéticas tienen ventajas y desventajas notables. Es muy susceptible a cortes, abrasión y degradación por rayos UV. Se aplican limitaciones estrictas de temperatura; Los materiales sintéticos estándar no pueden exceder los 194°F (90°C). Requieren inspección frecuente y protección obligatoria de los bordes al levantar cargas con esquinas afiladas o superficies rugosas.
Un cabestrillo redondo consta de bucles continuos de hilo sintético que soporta carga encerrados en una chaqueta tejida tubular protectora. Esta construcción proporciona una inmensa resistencia al tiempo que mantiene un exterior suave y flexible.
Son ideales para levantar cargas pesadas pero frágiles, objetos cilíndricos y ejecutar aplicaciones en puntos estrechos. El diseño tubular se ajusta perfectamente a la carga, ofreciendo excelente agarre y estabilidad. Debido a que los hilos centrales son independientes de la cubierta exterior, pueden desplazarse y ajustarse a los contornos de la carga, proporcionando una distribución de carga superior en comparación con las correas planas.
La principal desventaja implica la dificultad de inspección. La funda protectora exterior oculta los daños internos en el hilo que soporta la carga. Los aparejadores deben realizar inspecciones táctiles rigurosas, buscando bultos, depresiones o puntos duros que indiquen hilos internos rotos. Comparten las mismas limitaciones térmicas y químicas que las correas sintéticas planas.
Las eslingas redondas ofrecen una flexibilidad superior, excelentes capacidades de agarre de carga y relaciones capacidad-peso excepcionalmente altas, lo que las convierte en un elemento básico en la construcción pesada, la generación de energía y la fabricación.
Las eslingas de cadena de aleación utilizan cadenas de acero de aleación de alta resistencia, específicamente de grado 80, 100 o 120. Este perfil resistente está diseñado para los entornos industriales más exigentes donde los materiales sintéticos fallarían instantáneamente.
Son la opción estándar para entornos de servicio severos, fundiciones, acerías, construcciones industriales pesadas y cargas con bordes afilados y abrasivos. Las eslingas de cadena resisten el abuso físico, los impactos fuertes y el arrastre sobre superficies rugosas.
Las desventajas incluyen un peso significativo, lo que dificulta su manejo manual. Tienen un alto costo de adquisición inicial y pueden aplastar, rayar o dañar fácilmente cargas delicadas debido a los duros eslabones de acero. Los aparejadores deben tener cuidado al levantar piezas mecanizadas o metales blandos con una cadena desnuda.
Las eslingas de cadena de aleación proporcionan la mayor durabilidad y tolerancia a la temperatura. Operan de manera segura hasta 400°F sin reducción de capacidad y se pueden reducir para uso hasta 1000°F. Son totalmente reparables; Los eslabones o ganchos dañados pueden ser reemplazados por instalaciones certificadas, lo que extiende significativamente su vida operativa.
Las eslingas de cable cuentan con alambres trenzados de acero inoxidable o carbono enrollados alrededor de un núcleo de cable independiente (IWRC). Esta construcción crea una herramienta de elevación semirrígida y resistente que cierra la brecha entre la flexibilidad de los materiales sintéticos y la durabilidad de la cadena.
Son ideales para levantamientos rudos y cotidianos en la construcción, ambientes marinos y manufactura pesada. El cable metálico soporta bien las condiciones abrasivas y proporciona una capacidad de elevación significativa. La construcción de varios cables ofrece redundancia; Si un cable exterior se rompe, los cables restantes continúan soportando la carga.
El cable metálico es propenso a retorcerse, aplastarse y corroerse de forma irreversible. Una vez que un cable metálico se retuerce, la estructura interna queda dañada permanentemente y la eslinga debe retirarse del servicio. A medida que la cuerda se desgasta, se desarrollan alambres rotos conocidos como "anzuelos", lo que presenta graves riesgos de perforación para los aparejadores que manipulan el equipo.
Las eslingas de cable ofrecen un excelente equilibrio entre resistencia, flexibilidad y costo. Proporcionan señales visuales de advertencia de fatiga, como cables exteriores rotos, lo que permite a los instaladores identificar el desgaste antes de que ocurra una falla catastrófica.
Un enganche vertical implica un levantamiento con línea directa, donde la eslinga cuelga directamente desde el gancho hasta la carga. Esta configuración proporciona el 100% del límite de carga de trabajo base. La carga debe estar perfectamente equilibrada y el punto de fijación debe estar directamente encima del centro de gravedad para evitar que se balancee.
Un enganche tipo estrangulador requiere enrollar la eslinga alrededor de la carga y pasarla a través de sí misma. Este método reduce la capacidad inicial, normalmente entre un 20% y un 25%, debido a la tensión concentrada en el punto de estrangulamiento y la fricción contra la carga. El ángulo del estrangulador también afecta la capacidad; un ángulo de estrangulamiento inferior a 120 grados requiere una reducción adicional.
Un enganche de cesta sostiene la carga con ambos extremos sujetos al gancho. Esta configuración efectivamente duplica la WLL de un enganche vertical, siempre que las patas permanezcan perfectamente verticales a 90 grados. Si las patas están en ángulo, la capacidad disminuye según el ángulo del cabestrillo.
La matemática de los ángulos de las eslingas dicta la seguridad del aparejo. Disminuir el ángulo entre la pata del cabestrillo y el plano horizontal aumenta exponencialmente la tensión sobre el cabestrillo. Un ángulo de 30 grados duplica la tensión en comparación con un levantamiento vertical, lo que requiere una reducción severa de la WLL para evitar fallas.
Ángulo de cabestrillo (horizontal) | Multiplicador de tensión (factor de ángulo de carga) | Reducción de capacidad efectiva |
|---|---|---|
90 grados | 1.000 | 0% (Capacidad Plena) |
60 grados | 1.155 | ~13% de reducción |
45 grados | 1.414 | ~30% de reducción |
30 grados | 2.000 | Reducción del 50% |
El manejo de cargas asimétricas y desiguales exige un cálculo preciso. Los aparejadores deben determinar el centro de gravedad y ajustar la longitud de las eslingas para garantizar un levantamiento nivelado. Las configuraciones de varias patas deben configurarse para que la carga se distribuya correctamente.
Identificar el peso total de la carga.
Localice el centro de gravedad exacto (CG).
Determine la distancia desde el CG a cada punto de recogida.
Calcule la tensión en cada pata individual de la eslinga según el ángulo y la distancia desde el CG.
Seleccione equipo con una WLL que exceda la tensión calculada más alta en cualquier pierna.
Las restricciones térmicas influyen mucho en la selección. Las cadenas de aleación ofrecen alta resistencia al calor, lo que las hace adecuadas para fundiciones y acerías. Las correas sintéticas y las eslingas redondas tienen puntos de fusión bajos y fallarán catastróficamente si se exponen a calor extremo, salpicaduras de soldadura o llamas directas.
La exposición química requiere una cuidadosa combinación de materiales. Diferentes materiales reaccionan violentamente a compuestos químicos específicos, lo que lleva a una rápida degradación de la resistencia a la tracción.
Material | Resistencia a los ácidos | Resistencia a los álcalis | Resistencia a los rayos UV |
|---|---|---|---|
Nylon | Pobre (se degrada rápidamente) | Bien | Regular (se degrada con el tiempo) |
Poliéster | Bien | Pobre (se degrada rápidamente) | Bien |
Cadena de aleación | Pobre (Se corroe) | Excelente | Excelente |
cuerda de alambre | Pobre (Se corroe) | Bien | Excelente |
La abrasión y la protección de los bordes son necesidades absolutas. Al levantar cargas con bordes afilados o abrasivos, particularmente con materiales sintéticos, los aparejadores deben usar protección contra cortes diseñada. Las fundas, las almohadillas para las esquinas y los protectores magnéticos de los bordes evitan que la carga corte las fibras tensas. El cartón, los trapos o las mangueras contra incendios viejas no califican como protección de bordes diseñada y violan las normas de seguridad.
El marco normativo que regula la elevación por encima de la cabeza es estricto. ASME B30.9 y OSHA 1910.184 establecen los requisitos básicos para la fabricación, el uso y la inspección. El cumplimiento garantiza la seguridad operativa y la protección legal contra la responsabilidad.
La identificación y el etiquetado son obligatorios. Cada eslinga debe contar con una etiqueta del fabricante legible y duradera que muestre el WLL para cada tipo de enganche, material, tamaño y datos de trazabilidad. Los equipos sin etiquetas o ilegibles deben retirarse inmediatamente del servicio, independientemente de su condición física.
Los protocolos de inspección previos al uso previenen accidentes. Los aparejadores deben seguir una estricta lista de verificación de retiro del servicio antes de cada turno.
Verifique que la etiqueta de identificación esté presente y sea completamente legible.
Inspeccione los materiales sintéticos en busca de quemaduras por ácido, derretimientos, desgarros, agujeros, desgarros o puntadas rotas.
Inspeccione la cadena en busca de eslabones alargados, muescas, ganchos doblados u óxido severo.
Inspeccione el cable metálico en busca de alambres rotos, retorcidos, aplastados, enjaulados o protuberancias en el núcleo.
Verifique que todos los herrajes de interfaz (ganchos, anillos) no estén deformados, desgastados o falten pestillos de seguridad.
El almacenamiento y mantenimiento adecuados prolongan la vida útil del equipo. Guarde el equipo en áreas limpias, secas y bien ventiladas. Proteja los productos sintéticos de la degradación de los rayos UV almacenándolos lejos de la luz solar directa. Mantenga todo el equipo alejado del suelo para evitar la acumulación de humedad, la exposición a productos químicos y daños mecánicos causados por vehículos o maquinaria pesada.
Audite su inventario de aparejos actual de inmediato para asegurarse de que todas las etiquetas sean legibles y que el equipo cumpla con los estándares de inspección OSHA/ASME.
Implementar una política obligatoria de protección de bordes para todos los levantamientos que involucren materiales sintéticos y bordes de carga afilados.
Consulte con un ingeniero de aparejos certificado para calcular las fuerzas dinámicas y el centro de gravedad para levantamientos complejos, asimétricos o inusualmente pesados.
Establezca un área de almacenamiento dedicada y con clima controlado para evitar la degradación por rayos UV y la contaminación química de su hardware de montaje.
R: Una eslinga de cincha es un tejido sintético plano que proporciona una amplia superficie para la distribución de la carga. Una eslinga redonda consta de bucles continuos de hilo sintético encerrados en una chaqueta tubular, que ofrece flexibilidad y agarre superiores para cargas cilíndricas o pesadas.
R: Las eslingas tipo 3 tienen ojales que descansan en el mismo plano que el cuerpo de la eslinga, lo que las hace versátiles para varios enganches. Las eslingas tipo 4 cuentan con ojos torcidos a 90 grados, lo que proporciona un mejor ajuste en los ganchos de la grúa y mejora el rendimiento en los enganches tipo estrangulador.
R: La capacidad se determina leyendo la etiqueta de identificación del fabricante, que enumera el límite de carga de trabajo (WLL) para enganches verticales, tipo estrangulador y de cesta. También debe calcular las reducciones en función del ángulo de eslinga específico utilizado durante el levantamiento.
R: Retire del servicio una eslinga inmediatamente si falta la etiqueta de identificación o si es ilegible. Otros criterios de eliminación incluyen cortes, agujeros, quemaduras con ácido, derretimiento, costuras rotas, herrajes alargados o abrasión severa.
R: Generalmente no. Las eslingas sintéticas de nailon y poliéster estándar no deben usarse en ambientes que superen los 90 °C (194 °F). La exposición a temperaturas más altas provoca derretimiento y fallas catastróficas.
R: A medida que disminuye el ángulo entre la pata del cabestrillo y el plano horizontal, la tensión sobre el cabestrillo aumenta exponencialmente. Un ángulo más bajo requiere una reducción significativa (disminución) de la carga límite de trabajo efectiva de la eslinga para mantener la seguridad.
