En el aparejo industrial y el levantamiento de objetos pesados, la falla del equipo no es una opción; La selección de la eslinga correcta dicta la seguridad de la tripulación y la integridad de la carga. Los responsables de adquisiciones y los planificadores de aparejos a menudo tienen dificultades para hacer coincidir los tipos de eslingas con perfiles de carga específicos, lo que provoca un desgaste prematuro del equipo, una seguridad comprometida o configuraciones de aparejos ineficientes. El uso del equipo incorrecto para levantar objetos pesados introduce riesgos innecesarios en el lugar de trabajo y puede dañar materiales costosos. Definir la mecánica estructural de una eslinga redonda sintética , evaluar su rendimiento frente a otras opciones sintéticas y establecer un marco riguroso para especificar la eslinga adecuada proporciona un camino claro para operaciones de elevación complejas. Comprender estas herramientas garantiza que las tareas de elevación se realicen de forma segura, eficiente y estrictamente dentro de los estándares de cumplimiento normativo.

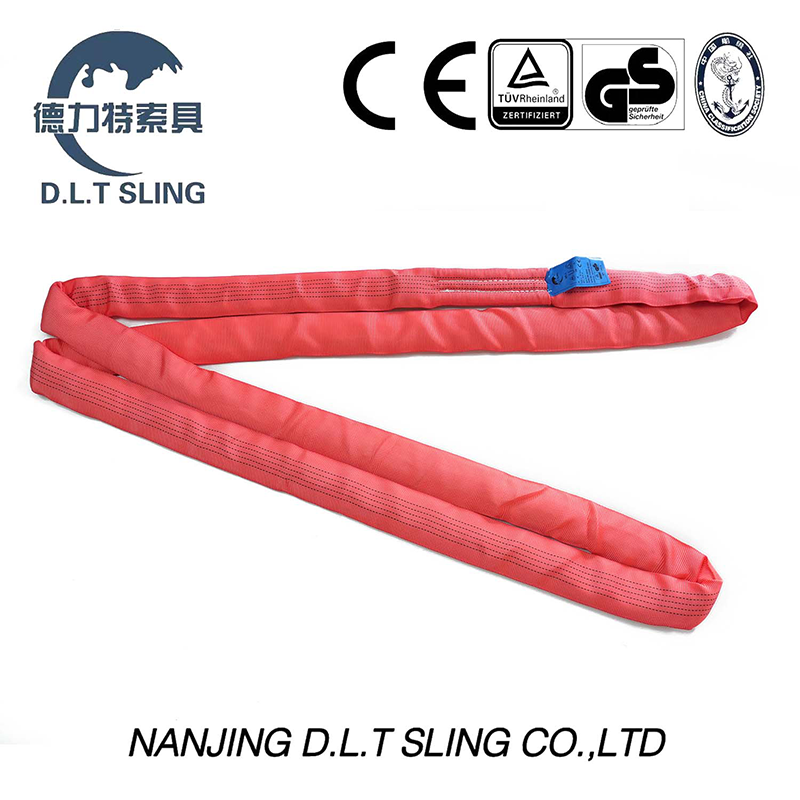

Construcción de bucle continuo: una eslinga redonda utiliza un bucle sin fin de hilos de alta tenacidad que soportan carga, lo que permite al usuario rotar los puntos de desgaste y extender la vida útil del equipo.
Conformidad de carga superior: el diseño tubular se amolda naturalmente a la forma de la carga, proporcionando flexibilidad multidireccional similar a los cables de grúa.
Identificación de capacidad estandarizada: la codificación de colores estándar de la industria dicta la capacidad nominal, aunque las cargas de trabajo seguras reales varían significativamente según la configuración del enganche (vertical, estrangulador o cesta).
Vulnerabilidad a los bordes: si bien las eslingas redondas sintéticas son muy flexibles, requieren protección obligatoria de los bordes (mangas o almohadillas) para evitar fallas catastróficas por corte o abrasión.
La estructura interna de un cabestrillo sintético consta de múltiples bucles continuos de hilos de alta tenacidad. Esta configuración infinita distribuye el peso uniformemente por todo el haz de fibras. Debido a que los hilos centrales forman un bucle continuo, no hay empalmes ni costuras que actúen como puntos débiles bajo una gran tensión. Cuando se aplica una carga, los hilos se alinean y comparten la tensión por igual, proporcionando una resistencia excepcional en un perfil relativamente compacto. Los aparejadores confían en este núcleo continuo porque garantiza una distribución constante de la carga independientemente de cómo se gire la eslinga antes del levantamiento. En aplicaciones de campo, esto significa que puede alejar los puntos de contacto de áreas que experimentaron una fuerte fricción en levantamientos anteriores, extendiendo efectivamente la vida útil de los accesorios de montaje.
Los fabricantes suelen utilizar poliéster o nailon para los hilos del núcleo interno, y las diferencias mecánicas entre estos materiales dictan su aplicación. Una eslinga de elevación de poliéster presenta propiedades de baja elasticidad y, por lo general, se alarga solo alrededor del 3 % de su capacidad nominal. El poliéster también ofrece una excelente resistencia a ambientes ácidos, lo que lo convierte en la opción estándar para la mayoría de las aplicaciones industriales. El nailon, por el contrario, se estira hasta un 10% bajo carga. Esta mayor tasa de estiramiento proporciona mejores capacidades de absorción de impactos, pero puede causar problemas en elevaciones con poca altura libre donde se requiere un control preciso de la carga.
Material | Estire a su capacidad nominal | Resistencia química | Aplicación primaria |
|---|---|---|---|
Poliéster | ~3% | Resiste los ácidos; se degrada en álcalis | Ascensores de altura reducida, construcción en general, entornos ácidos |
Nylon | ~10% | Resiste los álcalis; se degrada en ácidos | Ascensores dinámicos que requieren absorción de impactos, ambientes alcalinos. |

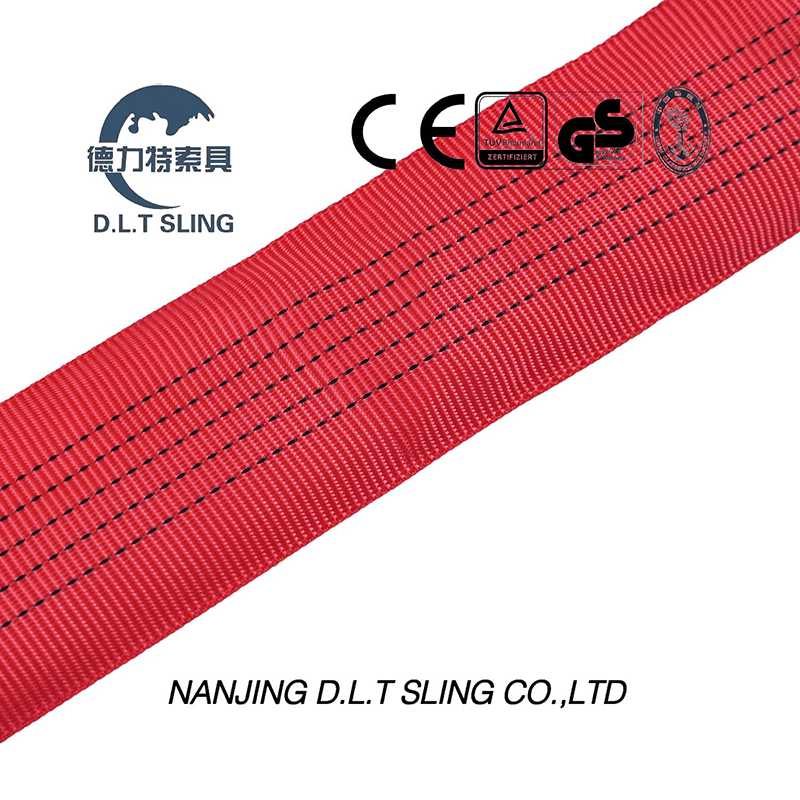

Rodeando los hilos centrales hay una camisa tubular tejida de doble pared. Esta chaqueta no soporta ninguna carga durante el levantamiento. Su único propósito es proteger los hilos del núcleo interno de daños ambientales y desgaste físico menor. La chaqueta protege las fibras que soportan carga de la degradación de los rayos UV, la suciedad, la entrada de residuos y la abrasión menor durante el manejo normal. Si se rompe la chaqueta, los hilos del núcleo quedan expuestos a los elementos y a los bordes afilados, comprometiendo todo el conjunto. Los inspectores de campo deben comprender que la chaqueta es una capa de sacrificio; su condición dicta si los componentes internos que soportan carga son seguros de usar.
El cumplimiento de las normas OSHA y ASME B30.9 requiere que cada eslinga tenga una etiqueta de identificación legible. Esta etiqueta debe mostrar el nombre o la marca registrada del fabricante, la composición del material del núcleo y la cubierta, y las capacidades nominales para enganches verticales, tipo estrangulador y de cesta. Los códigos de trazabilidad también son obligatorios para rastrear el lote de fabricación. Si falta una etiqueta o esta es ilegible, la eslinga debe retirarse inmediatamente del servicio, independientemente de su condición física. Los supervisores de aparejos deben implementar una estricta rutina de inspección previa al turno para verificar la legibilidad de las etiquetas, ya que las etiquetas descoloridas o rotas son la razón más común por la que no se supera una auditoría de seguridad.
La naturaleza tubular y flexible de una eslinga redonda contrasta marcadamente con la estructura plana y rígida de las eslingas de red. Debido a que los hilos centrales pueden moverse independientemente dentro de la chaqueta, el cabestrillo puede doblarse y girar en cualquier dirección. Se comporta de manera similar a los cables de grúa, permitiendo un movimiento y agarre superiores en cargas cilíndricas o muy irregulares. Las eslingas de red plana tienden a permanecer rígidas en todo su ancho, lo que puede hacer que puenteen superficies irregulares en lugar de ajustarse firmemente a la carga. Al levantar maquinaria pesada con componentes sobresalientes, el diseño tubular se envuelve de forma segura alrededor de los contornos, evitando que la carga se desplace durante el tránsito.
Un diseño de bucle continuo permite a los aparejadores rotar constantemente los puntos de carga. Antes de cada elevación, el usuario puede mover la eslinga para que el gancho de la grúa y la carga entren en contacto con diferentes secciones de la chaqueta. Esto distribuye el desgaste uniformemente en toda la longitud del equipo. Las eslingas web cuentan con ojos fijos en cada extremo. Estos puntos fijos concentran el desgaste exactamente en las mismas áreas de contacto durante cada elevación, lo que a menudo conduce a una degradación más rápida en los puntos de apoyo. Al gestionar activamente el lugar donde la eslinga hace contacto con la carga y el gancho, las cuadrillas pueden reducir significativamente la frecuencia de reemplazo del equipo.
Mientras que los diseños tubulares ofrecen una excelente conformidad, las eslingas de red plana distribuyen la presión sobre una superficie más amplia. Esta huella más amplia puede ser preferible para cargas frágiles o materiales con superficies blandas que podrían aplastarse o rayarse con una presión concentrada. Al levantar tuberías de paredes delgadas, componentes arquitectónicos terminados o materiales compuestos, la superficie más amplia de una eslinga de red puede prevenir daños en la superficie mejor que el perfil redondeado de una eslinga tubular. Los planificadores de aparejos deben evaluar la resistencia al aplastamiento de la carga antes de decidir entre opciones tubulares y sintéticas planas.
La evaluación de la relación peso-capacidad revela una ventaja significativa de las opciones sintéticas sobre los aparejos de acero tradicionales. Las eslingas sintéticas de alta capacidad son significativamente más livianas, más flexibles y más fáciles de almacenar que las eslingas equivalentes de cable metálico o cadena de aleación. Un solo aparejador puede transportar y colocar una eslinga sintética con capacidad para decenas de miles de libras, mientras que una eslinga de cadena de la misma capacidad requeriría asistencia mecánica solo para moverla por el taller. Esta ventaja ergonómica reduce la fatiga de los trabajadores, acelera el proceso de montaje y reduce el riesgo de lesiones por manipulación manual en el lugar de trabajo.
El estándar de la industria para medir estas herramientas requiere calcular la distancia de un punto de apoyo a otro cuando la eslinga está colocada plana. Esto se conoce como longitud de trabajo o longitud plana. Es completamente diferente de la circunferencia total del bucle continuo. Realizar el pedido basándose en la circunferencia en lugar de en la longitud de trabajo da como resultado que se reciba un cabestrillo que es exactamente la mitad del tamaño requerido, lo que genera costosas demoras y reordenaciones. Al verificar el inventario, siempre coloque el equipo sobre el suelo y mida desde el interior de un extremo hasta el interior del extremo opuesto.
Los fabricantes utilizan un sistema universal de codificación de colores para indicar las capacidades verticales básicas. Los colores comunes incluyen morado, verde, amarillo, tostado, rojo, blanco, azul y naranja, y cada color representa un umbral de peso específico. Sin embargo, los aparejadores nunca deben confiar únicamente en el color para determinar la capacidad. La decoloración por exposición a los rayos UV, suciedad o grasa puede oscurecer el color verdadero. Siempre verifique la etiqueta de identificación física para confirmar la capacidad nominal exacta antes de instalar una carga. El color sirve simplemente como referencia visual rápida para clasificar los equipos en la sala de herramientas.
Código de colores | Capacidad vertical aproximada (libras) | Uso industrial común |
|---|---|---|
Púrpura | 2.600 | Fabricación ligera, manipulación de piezas pequeñas. |
Verde | 5.300 | Operaciones estándar de taller mecánico |
Amarillo | 8.400 | Materiales de construcción de peso medio |
Broncearse | 10.600 | Componentes de equipos pesados |
Red | 13.200 | Tubería grande y acero estructural. |
Blanco | 17.000 | Módulos industriales pesados |
Azul | 21.200 | Manipulación de hormigón prefabricado |
Naranja | 25.000+ | Equipos de generación de energía y levantamiento de objetos pesados extremos |
El método de elevación altera directamente la carga de trabajo segura del equipo. Un enganche vertical proporciona la capacidad básica. El uso de un enganche tipo estrangulador reduce la capacidad debido a la tensión ejercida sobre la eslinga donde se muerde a sí misma. Un enganche de cesta efectivamente duplica la capacidad porque dos patas del cabestrillo soportan el peso. Para calcular la capacidad exacta de un ascensor específico, siga estos pasos:
Identifique la capacidad vertical de referencia impresa en la etiqueta del fabricante.
Determine la configuración de enganche prevista (vertical, estranguladora o cesta).
Aplique el multiplicador adecuado: 1,0x para vertical, 0,8x para gargantilla o 2,0x para un verdadero enganche de cesta vertical.
Ajusta la capacidad final en función del ángulo de elevación si las patas no están perfectamente verticales.
Las tasas de estiramiento afectan el espacio libre durante los levantamientos estrechos. Un núcleo de poliéster experimenta aproximadamente un 3% de estiramiento en su capacidad nominal máxima. Este alargamiento mínimo permite un posicionamiento preciso en entornos con techos bajos o espacios reducidos. Las variaciones de nailon experimentan hasta un 10% de estiramiento bajo carga completa. Si bien esto proporciona una excelente absorción de impactos durante los levantamientos dinámicos, requiere que el aparejador tenga en cuenta una caída vertical significativa antes de que la carga realmente levante el suelo. No tener en cuenta el estiramiento puede provocar que la carga golpee obstáculos o que el bloque de la grúa se bloquee en dos contra la punta del brazo.
Los materiales sintéticos tienen parámetros operativos estrictos en cuanto a temperatura y exposición química. La temperatura máxima estándar para la mayoría de las eslingas sintéticas es de 90 °C (194 °F). La exposición a temperaturas superiores a este umbral provoca daños estructurales permanentes en los hilos. Además, el poliéster es resistente a muchos ácidos pero se degrada rápidamente cuando se expone a álcalis. El nailon resiste los álcalis pero es muy susceptible al daño causado por los ácidos. Ambos materiales sufren degradación por rayos UV con el tiempo cuando se dejan al aire libre. Guarde todos los accesorios de montaje sintéticos en un ambiente fresco, seco y oscuro, lejos de las áreas de almacenamiento de productos químicos, para mantener la integridad estructural.
El cumplimiento de la seguridad está anclado en estrictos marcos regulatorios. ASME B30.9 describe los requisitos específicos para eslingas sintéticas, centrándose en gran medida en las responsabilidades a nivel de usuario y los límites operativos. Estas normas dictan que sólo el personal capacitado y designado deberá inspeccionar, montar y dirigir los ascensores. Operar fuera de los parámetros definidos por OSHA y ASME no sólo viola la ley federal sino que aumenta drásticamente la probabilidad de una falla catastrófica en el aparejo. Los administradores de las instalaciones deben mantener registros documentados de capacitación para todo el personal que manipule equipos de elevación.
La principal causa de falla de las eslingas sintéticas son los bordes estructurales desprotegidos. Incluso un borde aparentemente sin filo puede atravesar una chaqueta sintética y cortar los hilos centrales bajo miles de libras de tensión. Es obligatorio utilizar almohadillas de desgaste diseñadas, fundas de Kevlar o protectores de esquinas magnéticos al realizar montajes alrededor de los bordes. El costo de la protección de bordes es insignificante en comparación con el costo de cargas caídas, equipos dañados o lesiones personales graves. Nunca sustituya la protección de bordes diseñada con cartón, trapos o restos de madera.
Los aparejadores deben realizar una inspección previa al levantamiento antes de cada uso. La identificación de criterios clave de rechazo previene accidentes antes de que la carga abandone el suelo. Retire el equipo de servicio inmediatamente si observa alguno de los siguientes defectos durante su barrido visual:
Etiquetas de identificación faltantes, ilegibles o desprendidas.
Quemaduras ácidas, cáusticas o disolventes en la cubierta exterior.
Derretimiento, carbonización o salpicaduras de soldadura en cualquier parte de la eslinga.
Agujeros, desgarros, cortes o desgaste abrasivo a través de la chaqueta exterior que expone los hilos del núcleo interno.
Enganches o hilos centrales rotos visibles a través de chaquetas dañadas.
Rigidez excesiva o áreas quebradizas que indican daño químico o térmico.
Nudos atados en cualquier parte del conjunto del cabestrillo.
Antes de seleccionar el equipo, calcule el peso total de la carga e identifique el centro de gravedad. Determine el tipo de enganche requerido según la forma de la carga y los puntos de elevación. Una carga cilíndrica puede requerir un enganche estrangulador de doble vuelta para agarrarse, mientras que una caja equilibrada puede necesitar solo un enganche de cesta estándar. La definición de estos parámetros dicta la capacidad básica requerida para el trabajo. Tenga siempre en cuenta los factores de carga dinámicos, como la resistencia del viento o los movimientos repentinos de la grúa, que pueden aumentar temporalmente la fuerza ejercida sobre el aparejo.
Cuando se utilizan varias patas en una configuración de brida, el ángulo de la eslinga aumenta el factor de tensión. A medida que disminuye el ángulo entre la pata del cabestrillo y el plano horizontal, la tensión en cada pata aumenta exponencialmente. Un ángulo horizontal de 30 grados duplica efectivamente la tensión en el cabestrillo en comparación con un levantamiento vertical directo. Los aparejadores deben calcular este factor de tensión y seleccionar una eslinga con una capacidad nominal mayor que el peso estático de la carga. Utilice tablas de aparejo estándar o fórmulas multiplicadoras de ángulo de carga para determinar la tensión exacta por pata antes de finalizar la selección del equipo.
Guíe el proceso de adquisición eligiendo fundas protectoras durante la etapa de pedido y no como una ocurrencia tardía. Las mangas deslizantes permiten que el cabestrillo se ajuste independientemente de la almohadilla, lo que las hace ideales para enganches tipo gargantilla donde el cabestrillo debe deslizarse para apretarse. Las almohadillas de desgaste completamente cosidas ofrecen protección permanente en áreas fijas, mientras que las almohadillas de desgaste de velcro extraíbles brindan versatilidad para diferentes configuraciones de elevación. Hacer coincidir el accesorio de protección adecuado con la aplicación de elevación específica garantiza la longevidad del equipo principal y mantiene el cumplimiento de las normas de seguridad.
Audite su inventario actual de hardware de montaje para garantizar que todas las etiquetas de identificación sean legibles y cumplan con los estándares ASME B30.9.
Calcule el peso exacto de la carga, el centro de gravedad y los ángulos de eslinga requeridos para sus próximos levantamientos para determinar los requisitos de capacidad correctos.
Implementar una política obligatoria de protección de bordes para todas las operaciones de aparejo sintético para evitar fallas relacionadas con cortes.
Establezca un programa de inspección de rutina y capacite a todos los instaladores para identificar y retirar del servicio los equipos dañados de inmediato.
R: Una eslinga de red es plana y tejida, distribuye el peso sobre una superficie más amplia pero permanece rígida en todo su ancho. Un cabestrillo tubular presenta una cubierta protectora sobre hilos centrales continuos, lo que le permite doblarse y adaptarse a formas irregulares en cualquier dirección.
R: Pueden estar hechos de cualquier material. El poliéster es el más común debido a su baja elasticidad (alrededor del 3%) y resistencia a los ácidos. El nailon se utiliza cuando se necesita una mayor elasticidad (hasta un 10%) para la absorción de impactos, aunque es muy susceptible al daño del ácido.
R: Mida la eslinga desde un punto de apoyo a otro cuando esté completamente plana. Esto se conoce como longitud de trabajo. No mida la circunferencia total del bucle continuo, ya que esto resultará en pedir el tamaño incorrecto.
R: Los hilos del núcleo interno se mueven de forma independiente dentro de la chaqueta tubular exterior. Esto permite que la eslinga se tuerza, doble y moldee firmemente alrededor de cargas cilíndricas o de formas extrañas, funcionando de manera muy similar a un cable de acero flexible.
R: El poliéster resiste muchos ácidos pero se degrada en ambientes alcalinos. No se puede utilizar en temperaturas superiores a 194°F (90°C). Consulte siempre las tablas de compatibilidad química del fabricante antes de utilizar materiales sintéticos en entornos hostiles.
R: Retírela inmediatamente si falta la etiqueta de identificación o si es ilegible, si hay quemaduras o derretimiento, o si hay agujeros, cortes o desgarros en la chaqueta exterior que exponen los hilos del núcleo interno que soportan la carga.
R: Un enganche estrangulador reduce la capacidad de elevación en comparación con un levantamiento vertical recto. La capacidad normalmente se multiplica por un factor de aproximadamente 0,8x debido a la tensión concentrada en el punto de estrangulamiento donde la eslinga se muerde a sí misma.
